CATALOGUE PIÈCES DÉTACHÉES // SUPER SOCO // TS HUNTER

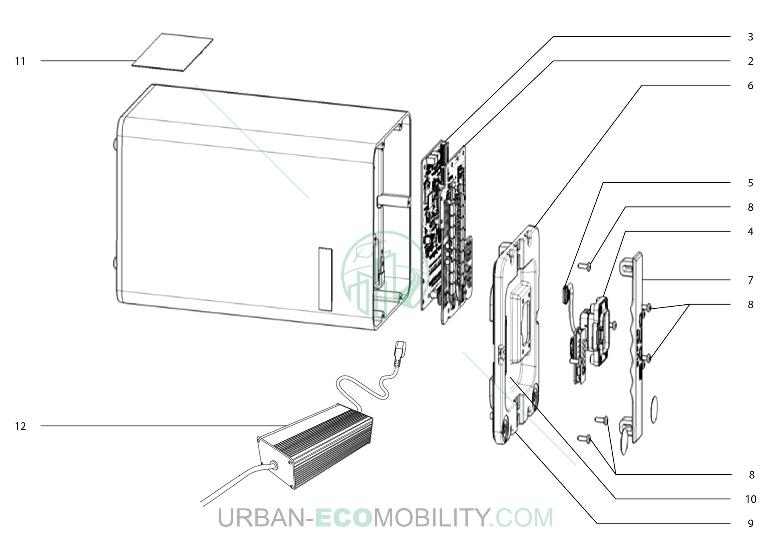

01 : 31500-QSM-H00 - Batterie 60V 32AH (1)
02 : 31534-QSM-H00-M1 - Panneau d'alimentation BMS batterie (1)
03 : 31535-QSM-H00-M1 - Carte mère BMS batterie (1)
04 : 31514-QSM-H00-M1 - Prise de batterie (1)
05 : 31502-QSM-H00-M1 - Indicateur de puissance de batterie (1)
06 : 31511-QSM-H00-M1 - Couvercle supérieur de batterie (1)
07 : 31512-QSM-H00-M1 - Poignée de batterie (1)
08 : 93501-04012-1G - Vis torx 4 x 12 (10)
09 : 31517-QSM-H00-M1 - Joint de couvercle supérieur (1)
10 : 31500-QSM-H00-S2 - Étiquette de spécification de la batterie (1)
11 : 31500-QSM-H00-S1 - Étiquette de maintenance de la batterie (1)

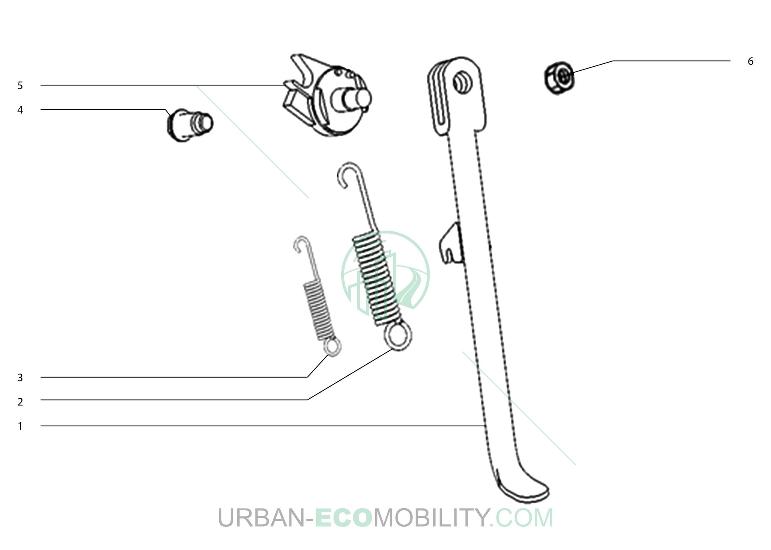

01 : 50530-QSM-H00 - Béquille latérale (1)
02 : 95014-72102 - Ressort de rappel de béquille latérale (1)
03 : 95014-72112 - Ressort secondaire de béquille latérale (1)
04 : 90110-TAC-A00 - Axe de béquille latérale (1)
05 : 35160-TAC-A00 - Interrupteur de béquille latérale (1)
06 : 94031-10080 - Écrou fin M10 (1)

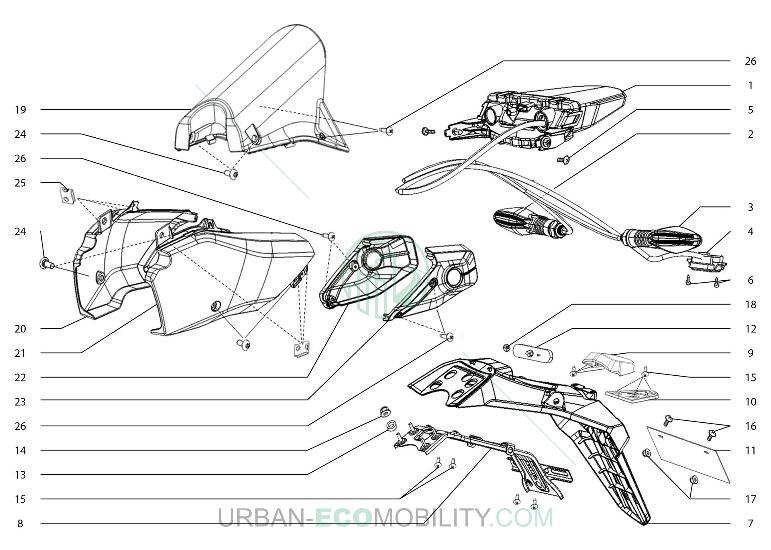

01 : 33700-QSM-H00 - Feu arrière complet (1)
02 : 33400-QSM-A00 - Clignotant arrière droit (1)
03 : 33450-QSM-A00 - Clignotant arrière gauche (1)
04 : 33720-QSM-H00 - Feu de plaque arrière (1)
05 : 91509-GE2-7605 - Vis cruciforme M5 x 11,5 (2)
06 : 93903-QSM-A00 - Vis cruciforme M4 x 12 (2)
07 : 80105-QSM-H00 - Garde-boue arrière (1)
08 : 80107-QSM-H00 - Renfort de garde-boue arrière (1)
09 : 80113-QSM-H00 - Cache de feu de plaque arrière (1)
10 : 80114-QSM-H00 - Cache inférieur de feu de plaque arrière (1)
11 : 80200-TAC-A00 - Support de plaque d'immatriculation (1)
12 : 33741-TAC-EC0 - Catadioptre arrière (1)
13 : 50403-QSM-H00 - Tampon de renfort (4)
14 : 94050-06080 - Écrou M6 (4)
15 : 93903-QSM-A10 - Vis auto-perceuse M4 x 12, noire (10)
16 : 93500-QSM-C00 - Vis cruciforme M5 x 12, noire (2)
17 : 94050-05080 - Écrou M5 (2)
18 : 94050-06080 - Écrou M6 (1)
19 : 80101-QSM-H00 - Pare-boue inférieur arrière (1)
20 : 80103-QSM-H00-P-WY10P - Carénage droit de bras oscillant, or (1)
21 : 80104-QSM-H00-P-WY10P - Carénage gauche de bras oscillant, or (1)
22 : 80111-QSM-H00 - Cache arrière droit de bras oscillant (1)
23 : 80112-QSM-H00 - Cache arrière gauche de bras oscillant (1)
24 : 95101-QSM-A00 - Vis allen M6 (6)
01 : 33100-QSM-H10 - Phare avant complet (1)
02 : 95701-06012-08 - Vis hexagonale M6 x 12 (3)
03 : 93903-QSM-A00 - Vis cruciforme M4 x 12 (2)
04 : 84601-QSM-A00 - Agrafe de fixation M6 (3)
05 : 61311-QSM-H00 - Support de phare avant (1)
06 : 96600-08025-07 - Boulon à six pans creux M8 x 25 (2)
07 : 61312-QSM-H00 - Bague de support de phare avant (2)
08 : 61300-QSM-H00 - Carénage principal de phare avant (1)
09 : 93500-QSM-C00 - Vis cruciforme M5 x 12, noire (2)
10 : 61310-QSM-H00-P-MB01N - Carénage inférieur de phare avant, noir (1)
10 : 61310-QSM-H00-P-CB09M - Carénage inférieur de phare avant, bleu (1)
10 : 61310-QSM-H00-P-MG06N - Carénage inférieur de phare avant, gris (1)
10 : 61310-QSM-H00-P-MW01P - Carénage inférieur de phare avant, blanc (1)
11 : 93903-24480 - Vis auto-perceuse M4 x 16, noire (2)
12 : 33400-QSM-A00 - Clignotant droit (1)
13 : 33450-QSM-A00 - Clignotant gauche (1)

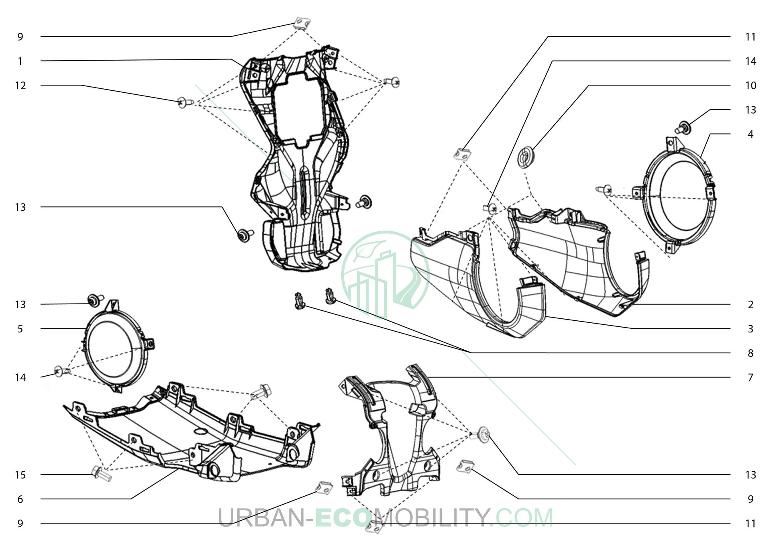

01 : 83565-QSM-H00 - Carénage inférieur avant (1)
02 : 83535-QSM-H00-S-WY10P - Carénage inférieur droit, or (1)
03 : 83545-QSM-H00-S-WY10P - Carénage inférieur gauche, or (1)
04 : 50615-QSM-H00-S-WY10P - Rond de carénage droit, or (1)
05 : 50625-QSM-H00-S-WY10P - Rond de carénage gauche, or (1)
06 : 83555-QSM-H00 - Cache de dessous (1)
07 : 83595-QSM-H00 - Cache arrière de dessous (1)
08 : 90683-QSM-H00 - Rivet de fixation (2)
09 : 84601-QSM-A00 - Agrafe de fixation M6 (4)
10 : 83542-KPN-900 - Tampon en caoutchouc pour carrosserie (2)
11 : 90303-GCC-000 - Agrafe de fixation M4 (4)
12 : 93903-QSM-A10 - Vis auto-perceuse M4 x 12, noire (8)
13 : 93500-QSM-C00 - Vis cruciforme M5 x 12, noire (8)
14 : 93903-QSM-A00 - Vis cruciforme M4 x 12 (10)
01 : 83515-QSM-H00-P-MB01N - Carénage principal droit, noir (1)
01 : 83515-QSM-H00-P-CB09M - Carénage principal droit, bleu (1)
01 : 83515-QSM-H00-P-MG06N - Carénage principal droit, gris (1)
01 : 83515-QSM-H20-S-MW01P - Carénage principal droit, blanc avec autocollant (1)
01 : 83515-QSM-H20-S-MB01N - Carénage principal droit, noir avec autocollant (1)
01 : 83515-QSM-H20-S-CB09M - Carénage principal droit, bleu avec autocollant (1)
01 : 83515-QSM-H20-S-MG06N - Carénage principal droit, gris avec autocollant (1)
02 : 83525-QSM-H00-P-MB01N - Carénage principal gauche, noir (1)
02 : 83525-QSM-H00-P-CB09M - Carénage principal gauche, bleu (1)
02 : 83525-QSM-H00-P-MG06N - Carénage principal gauche, gris (1)
02 : 83525-QSM-H20-S-MW01P - Carénage principal gauche, blanc avec autocollant (1)
02 : 83525-QSM-H20-S-MB01N - Carénage principal gauche, noir avec autocollant (1)
02 : 83525-QSM-H20-S-CB09M - Carénage principal gauche, bleu avec autocollant (1)
02 : 83525-QSM-H20-S-MG06N - Carénage principal gauche, gris avec autocollant (1)
03 : 83522-QSM-H00-P-MB01N - Clapet de charge, noir (1)
03 : 83522-QSM-H00-P-CB09M - Clapet de charge, bleu (1)
03 : 83522-QSM-H00-P-MG06N - Clapet de charge, gris (1)
03 : 83522-QSM-H20-S-MW01P - Clapet de charge, blanc avec autocollant (1)
03 : 83522-QSM-H20-S-MB01N - Clapet de charge, noir avec autocollant (1)
03 : 83522-QSM-H20-S-CB09M - Clapet de charge, bleu avec autocollant (1)
03 : 83522-QSM-H20-S-MG06N - Clapet de charge, gris avec autocollant (1)
04 : 83516-QSM-A00 - Insigne Super Soco rond, logo (2)
05 : 83517-QSM-H00 - Cache supérieur droit (1)
06 : 83527-QSM-H00 - Cache supérieur gauche (1)
07 : 83519-QSM-H00 - Cache intérieur d'aile droite (1)
08 : 83529-QSM-H00 - Cache intérieur d'aile gauche (1)
09 : 83518-QSM-H00-P-MS03M - Carénage d'aile droite, argent (1)
10 : 83528-QSM-H00-P-MS03M - Carénage d'aile gauche, argent (1)
11 : 95101-QSM-A00 - Vis allen M6 (6)
12 : 90303-GCC-000 - Agrafe de fixation M4 (4)
13 : 83542-KPN-900 - Tampon en caoutchouc pour carrosserie (2)
14 : 93903-QSM-A00 - Vis cruciforme M4 x 12 (13)
01 : 81250-QSM-H00 - Partie supérieure de compartiment de rangement (1)
02 : 50502-TBG-A00 - Plaque pour composants électroniques (1)
03 : 81255-QSM-H00 - Partie droite de compartiment de rangement (1)
04 : 81256-QSM-H00 - Partie gauche de compartiment de rangement (1)
05 : 93903-25320 - Vis auto-perceuse 5 x 16 (6)
06 : 95701-06016-08 - Boulon à bride M6 x 16 (1)
07 : 94001-06000-0S - Écrou hexagonal M6 (1)
08 : 84601-QSM-A00 - Agrafe de fixation M6 (3)
09 : 95701-06012-08 - Vis hexagonale M6 x 12 (7)
10 : 93903-QSM-A00 - Vis cruciforme M4 x 12 (5)
11 : 80145-QSM-H00 - Garniture de compartiment de rangement (1)
12 : 80155-QSM-H00-S-WY10P - Carénage supérieur droit, or (1)
12 : 80155-QSM-H20-S-WY10P/ST009 - Carénage supérieur droit, or avec autocollant vert (1)
12 : 80155-QSM-H20-S-WY10P/ST012 - Carénage supérieur droit, or avec autocollant or (1)
12 : 80155-QSM-H20-S-WY10P/ST008 - Carénage supérieur droit, or avec autocollant rouge (1)
13 : 80165-QSM-H00-S-WY10P - Carénage supérieur gauche, or (1)
13 : 80165-QSM-H20-S-WY10P/ST009 - Carénage supérieur gauche, or avec autocollant vert (1)
13 : 80165-QSM-H20-S-WY10P/ST012 - Carénage supérieur gauche, or avec autocollant or (1)
13 : 80165-QSM-H20-S-WY10P/ST008 - Carénage supérieur gauche, or avec autocollant rouge (1)
14 : 80135-QSM-H00-P-MS03M - Pièce de carénage supérieur droit, argent (1)
15 : 80136-QSM-H00-P-MS03M - Pièce de carénage supérieur gauche, argent (1)
16 : 80115-QSM-H00 - Carénage supérieur avant (1)
17 : 80175-QSM-H00-P-MS04M - Carénage supérieur arrière (1)
18 : 93903-QSM-A00 - Vis cruciforme M4 x 12 (14)
19 : 90303-GCC-000 - Agrafe de fixation M4 (10)
20 : 93500-QSM-C00 - Vis cruciforme M5 x 12, noire (6)
21 : 93903-QSM-A10 - Vis auto-perceuse M4 x 12, noire (4)
22 : 80121-QSM-H00-P-MB01N - Couvercle de compartiment de rangement, noir (1)
22 : 80121-QSM-H00-P-CB09M - Couvercle de compartiment de rangement, bleu (1)
22 : 80121-QSM-H00-P-MG06N - Couvercle de compartiment de rangement, gris (1)
22 : 80121-QSM-H00-P-MW01P - Couvercle de compartiment de rangement, blanc (1)
23 : 80131-QSM-H00 - Cache sur couvercle supérieur (1)
24 : 80126-QSM-H00 - Panneau intérieur de couvercle de compartiment (1)
24 : 83902-QSM-H00 - Joint de couvercle de compartiment de rangement (1)
25 : 80132-QSM-H00-P-MS04M - Pièce arrière de couvercle supérieur, argent (1)
26 : 77211-TAC-A00 - Axe d'ouverture de siège (1)
27 : 94102-08800 - Rondelle plate M8 (1)
28 : 94201-16180 - Goupille fendue 1,6 x 18 (1)

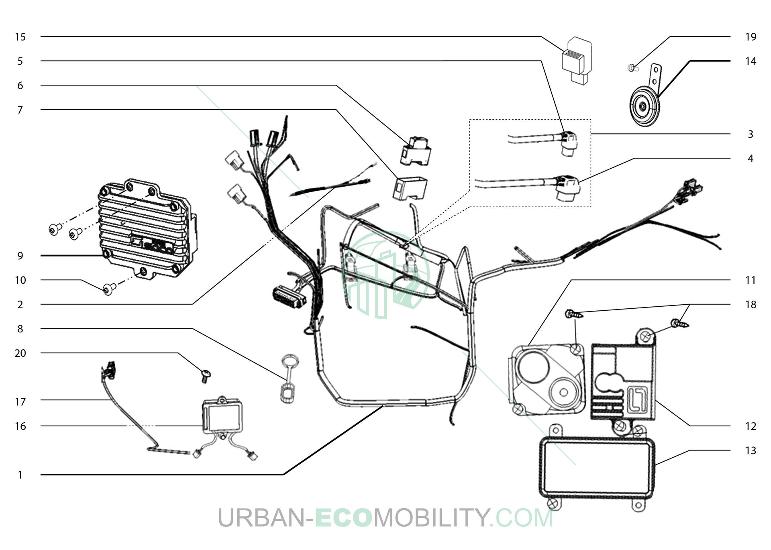

01 : 32100-QSM-H00 - Faisceau électrique principal (1)
02 : 32120-QSM-H00 - Câble de protection de circuit (1)
03 : 32200-QSM-H00 - Faisceau électrique secondaire (1)
04 : 32200-QSM-H00-01 - Câble de connexion de batterie, long (1)
05 : 32200-QSM-H00-02 - Câble de connexion de batterie, court (1)
06 : 35050-QSM-F00 - Protecteur de circuit (1)
07 : 35051-QSM-A00 - Caoutchouc pour coupe-circuit (1)
08 : 32180-QSM-H00 - Cache de prise de batterie (1)
09 : 30100-QSM-H00-R10 - Contrôleur (1)
09 : 30100-QSM-H00-R20 - Contrôleur (1)
10 : 90107-QSM-A00 - Vis antivol torx M6 x 12 (3)
11 : 35020-TGC-A00-K - Alarme (1)
11 : 35020-TGC-A500-K - Alarme complète (1)
12 : 32300-QSM-H00 - Module DC-DC (1)
13 : 30200-QSM-H00-4GEU - Unité de commande électronique 4G Euro (1)
13 : 30200-QSM-H00-4GEU-V - Unité de commande électronique 4G Euro V (1)
14 : 38110-TAC-A00 - Klaxon complet (1)
15 : 38300-QSM-AF0 - Relai de clignotant (1)
16 : 35402-QSM-D00 - Convertisseur USB (1)
17 : 35401-QSM-D00 - Interface USB (1)
18 : 93903-QSM-A00 - Vis cruciforme M4 x 12 (5)

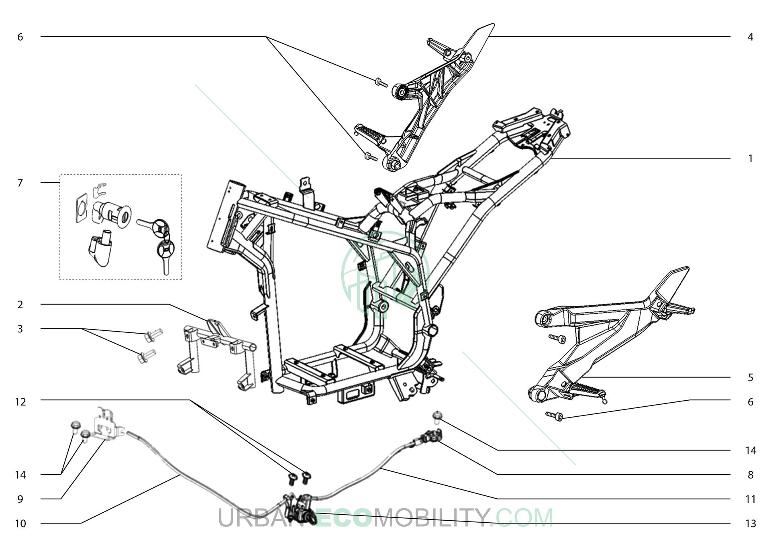

01 : 50100-QSM-H00 - Cadre principal complet (1)
02 : 50500-QSM-H00 - Support sur cadre avant (1)
03 : 95701-06012-08 - Vis hexagonale M6 x 12 (2)
04 : 50650-QSM-H00 - Repose-pied avant et arrière droit (1)
05 : 50750-QSM-H00 - Repose-pied avant et arrière gauche (1)
06 : 96700-QSM-H00 - Boulon hexagonal M10 x 30 (4)
07 : 35010-QSM-H00 - Kit de verrouillage complet (1)
08 : 77232-QSM-A00 - Crochet de verrouillage du siège (1)
09 : 77233-QSM-H00 - Crochet de verrouillage de batterie (1)
10 : 77250-QSM-H00 - Câble de verrouillage de boîte de rangement (1)
11 : 77240-QSM-H00 - Câble de verrouillage de siège (1)
12 : 93500-05012-0H - Vis cruciforme M5 x 12 (2)

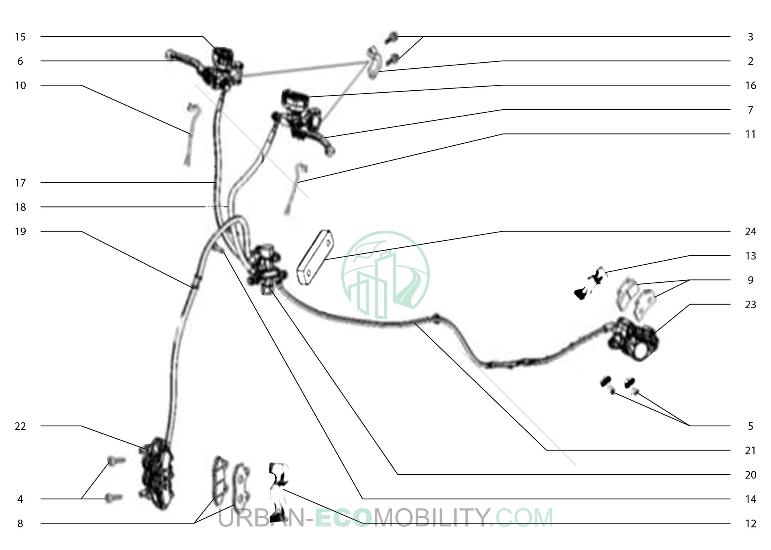

01 : 46000-QSM-H00 - Freinage complet (1)
02 : 45517-QSM-A00 - Pièce de support de frein (2)
03 : 90102-QSM-A00 - Vis hexagonale M6 x 22 (4)
04 : 90156-QSM-H00 - Vis hexagonale M10 x 50 (2)
05 : 90155-QSM-H00 - Vis d'étrier de frein M8 x 18, noire (2)
06 : 53175-QSM-D00 - Levier de frein avant (1)
07 : 53176-QSM-D00 - Levier de frein arrière (1)
08 : 45310-QSM-H00 - Plaquettes de frein avant (1)
09 : 43310-QSM-H00 - Plaquettes de frein arrière (1)
10 : 35340-QSM-A00 - Interrupteur de frein avant (1)
11 : 35345-QSM-A00 - Interrupteur de frein arrière (1)
12 : 45108-QSM-H00 - Ressort de rappel de frein avant (1)
13 : 43108-QSM-H00 - Ressort de rappel de frein arrière (1)
14 : 95801-QSM-H00 - Boulon à bride M6 x 45 (2)
15 : 45100-QSM-A00 - Ensemble pompe de frein avant (1)
16 : 43100-QSM-A10 - Ensemble pompe de frein arrière (1)
17 : 45400-QSM-H00-M1 - Conduite supérieure de frein avant (1)
18 : 43400-QSM-H00-M1 - Conduite supérieure de frein arrière (1)
19 : 45200-QSM-H00-M1 - Conduite inférieure de frein avant (1)
20 : 43600-QSM-H00-M1 - Raccord de conduites de frein (1)
21 : 43200-QSM-H00-M1 - Conduite inférieure de frein arrière (1)
22 : 45300-QSM-H00-M1 - Étrier de frein avant (1)
23 : 43300-QSM-H00-M1 - Étrier de frein arrière (1)
24 : 43617-QSM-H00 - Support de raccord de conduites de frein (1)

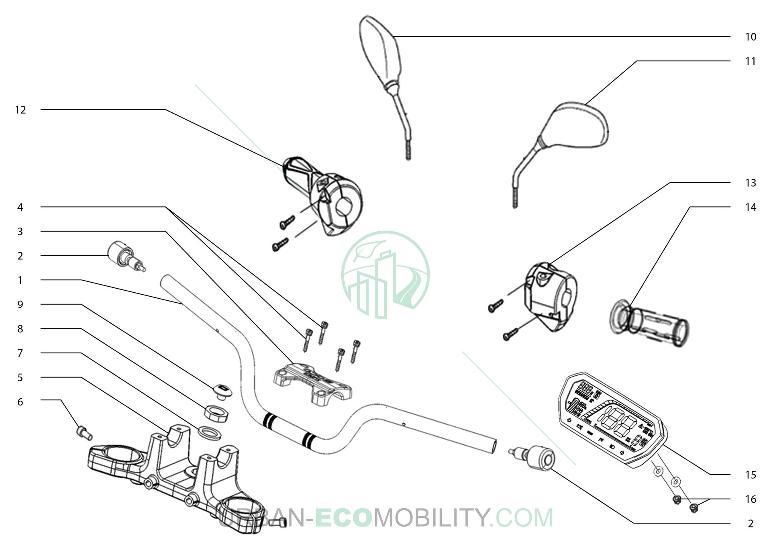

01 : 53100-QSM-H00- Tube de guidon (1)
02 : 53105-QSM-H00 - Embout de guidon (2)
03 : 53131-QSM-H00 - Bride de potence de direction (1)
04 : 96700-06016-07 - Vis allen M6 x 16, noire (4)
05 : 53230-QSM-H00 - Potence de direction (1)
06 : 96600-08016-07 - Boulon hexagonal M8 x 16 (2)
07 : 90503-QSM-A00 - Rondelle de direction (1)
08 : 90304-QSM-A00 - Écrou de blocage de direction (1)
09 : 53235-QSM-A00 - Bouchon de potence de direction (1)
10 : 88110-QSM-A50 - Rétroviseur droit, complet (1)
11 : 88120-QSM-A50 - Rétroviseur gauche, complet (1)
12 : 35150-QSM-H00 - Commande droite de guidon (1)
13 : 35200-QSM-A70 - Interrupteur, poignée gauche (1)
14 : 30400-TAC-EC0 - Poignée gauche en caoutchouc (1)
15 : 37200-QSM-H00 - Compteur complet (1)
16 : 37300-QSM-A00 - Joint pour fixation de compteur (2)
16 : 94050-06080 - Écrou M6 (2)

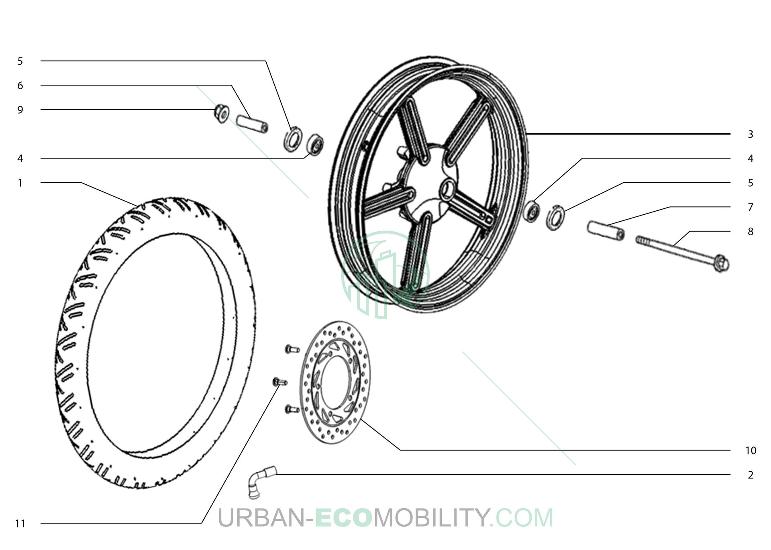

01 : 44701-QSM-H00 - Pneumatique avant 100/80-17 (1)
02 : 42702-TAC-A00 - Valve de gonflage, droite (1)
03 : 44800-QSM-H00 - Jante avant complète (1)
04 : 96140-QSM-A00 - Roulement 6201 2RS (2)
05 : 90755-QSM-A00 - Joint spi 20 x 32 x 5 (2)
06 : 44311-QSM-H00 - Entretoise d'axe de roue avant 2 (1)
07 : 44311-QSM-A00 - Entretoise d'axe de roue avant (1)
08 : 44301-QSM-H00 - Axe de roue avant (1)
09 : 90307-QSM-A00 - Écrou de blocage M12 (1)

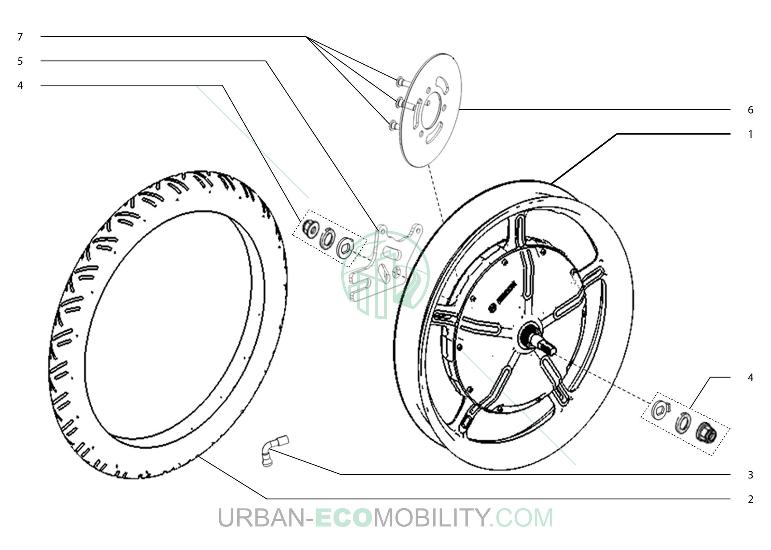

01 : 42800-QSM-H00 - Moteur complet 2000W (1)
02 : 42701-QSM-H00 - Pneumatique arrière 120/70-17 (1)
03 : 42702-TAC-A00 - Valve de gonflage, droite (1)
04 : 42890-QSM-H00 - Kit de montage de roue arrière (1)
05 : 43111-QSM-H00 - Support d'étrier de frein arrière (1)

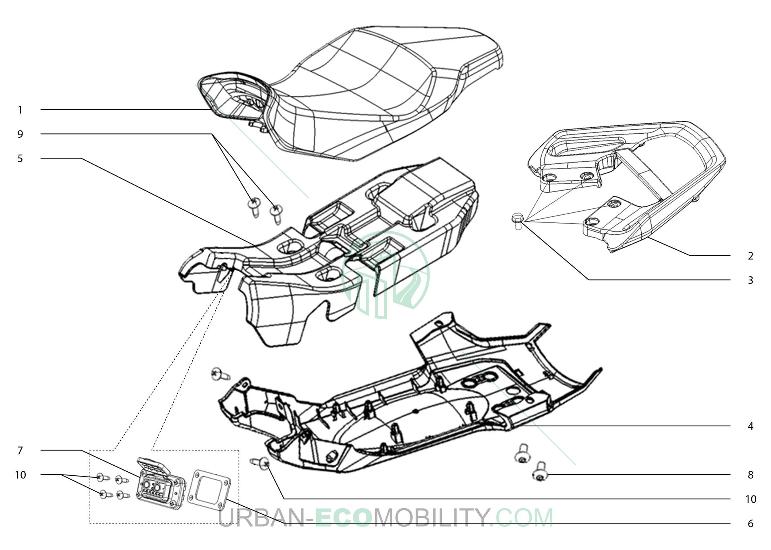

01 : 77200-QSM-H00 - Siège complet (1)
02 : 50400-QSM-H00 - Rack arrière (1)
03 : 96700-08016-07 - Écrou M8 x 16, noir (4)
04 : 77215-QSM-H00 - Cache de dessous de siège inférieur (1)
05 : 77216-QSM-H00 - Cache de dessous de siège supérieur (1)
06 : 77217-QSM-H00 - Pièce de montage de prise de charge (1)
07 : 35310-QSM-H00 - Prise de charge (1)
08 : 93500-QSM-C00 - Vis cruciforme M5 x 12, noire (4)

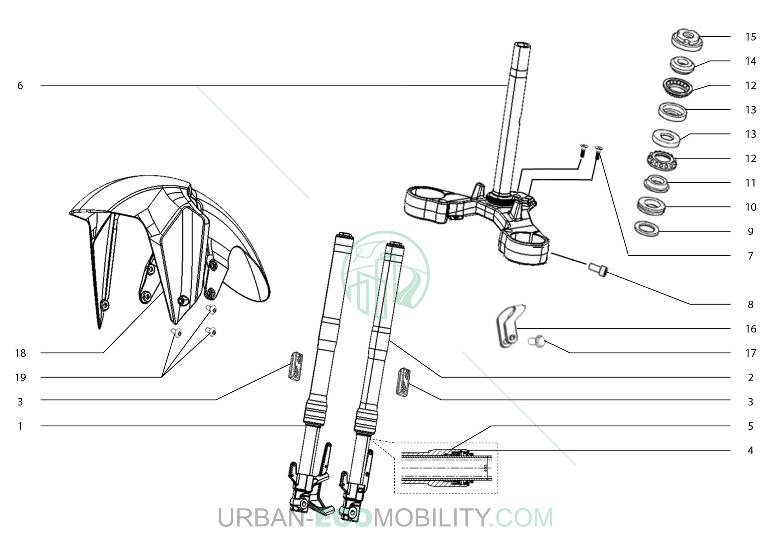

01 : 51400-QSM-H00-MS05A - Amortisseur avant droit (1)
02 : 51500-QSM-H00-MS05A - Amortisseur avant gauche (1)
03 : 33743-QSM-AE1 - Catadioptre latéral avant (2)
04 : 91254-QSM-A00 - Anneau anti-poussière de fourche (2)
05 : 91255-QSM-A00 - Joint d'étanchéité de fourche (2)
06 : 53200-QSM-H00 - Bras de direction complet (1)
07 : 93600-05012-1H - Vis cruciforme M5 x 12 (2)
08 : 96600-08016-07 - Boulon hexagonal M8 x 16 (2)
09 : 53215-QSM-A00 - Joint pour roulement de direction (1)
10 : 53214-QSM-A00 - Cache poussière de direction (1)
11 : 53212-QSM-A00 - Anneau inférieur de direction (1)
12 : 53210-QSM-A00 - Cage à billes de direction, 6 x 21 mm (2)
13 : 50302-QSM-A00 - Coupelle de roulement de direction (2)
14 : 53211-QSM-A00 - Anneau supérieur de direction (1)
15 : 53220-QSM-A00 - Écrou de potence de direction (1)
16 : 53205-TAC-A00 - Bride de conduite de frein (1)
17 : 95701-06012-08 - Vis hexagonale M6 x 12 (1)
18 : 61100-QSM-H00-P-MB01N - Garde-boue avant, noir (1)
19 : 95101-QSM-A00 - Vis allen M6 (6)
01 :
