CATALOGUE PIÈCES DÉTACHÉES // SUPER SOCO // TC MAX

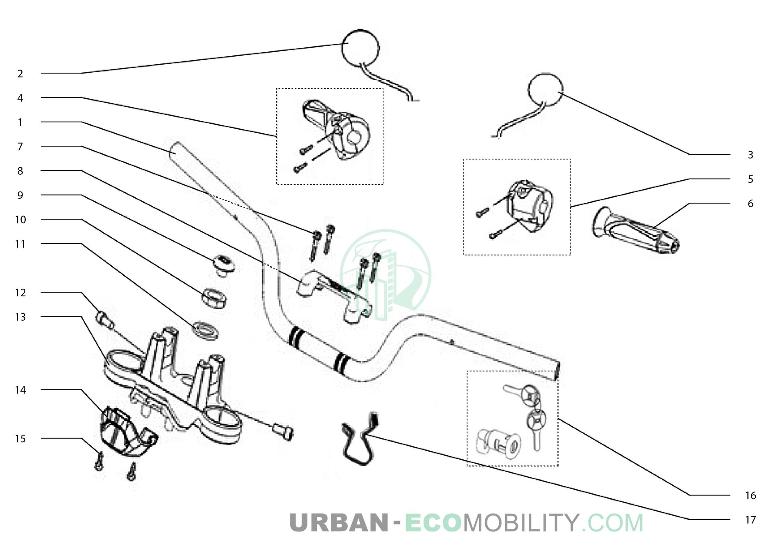

01 : 53100-QSM-FA0 - Tube de guidon
02 : 88110-QSM-C00 - Rétroviseur droit, complet
03 : 88120-QSM-C00 - Rétroviseur gauche, complet
04 : 35150-QSM-A50 - Ensemble poignée et commande à droite
05 : 35200-QSM-A70 - Interrupteur, poignée gauche
06 : 30400-QSM-A00 - Poignée gauche en caoutchouc
07 : 96700-06016-08 - Vis allen M6 x 16
08 : 53131-QSM-C00 - Dessus de potence de guidon
09 : 53235-QSM-A00 - Bouchon de potence de direction
10 : 90304-QSM-A00 - Écrou de blocage de direction
11 : 90503-QSM-A00 - Rondelle de direction
12 : 96708-QSM-A00 - Vis allen M8 x 20
13 : 53230-QSM-A00 - Potence de guidon
14 : 53132-QSM-A00 - Plastique de potence de guidon
15 : 93500-06012-0H - Vis cruciforme M6 x 12

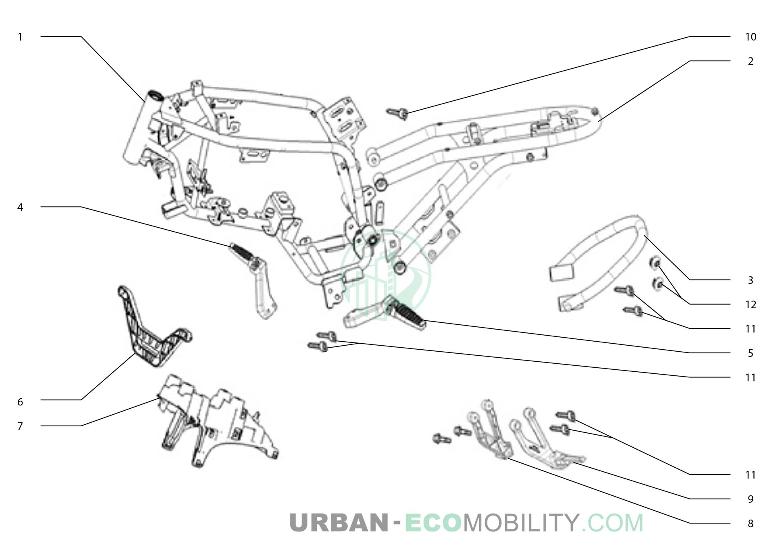

01 : 50100-QSM-F00 - Ensemble cadre complet
02 : 50200-QSM-F00 - Partie arrière de cadre
03 : 50400-QSM-C00 - Partie cadre arrière
04 : 50610-QSM-F00 - Repose pied avant droit
05 : 50620-QSM-F00 - Repose pied avant gauche
06 : 50500-QSM-A00 - Support de carénage avant
07 : 50506-QSM-FA0 - Support pour contrôleur
08 : 50650-QSM-F00 - Pièce de repose-pied passager droite
09 : 50750-QSM-F00 - Pièce de repose-pied passager gauche
10 : 90108-QSM-A00 - Vis torx M8 x 20
01 : 50530-QSM-F00 - Béquille latérale
02 : 95014-72102 - Ressort de rappel de béquille latérale
03 : 95014-72112 - Ressort secondaire de béquille latérale
04 : 90110-QSM-F00 - Axe de béquille latérale
05 : 35160-TAC-A00 - Interrupteur de béquille latérale
06 : 94031-10080 - Écrou fin M10
07 : 32200-QSM-C00 - Câble de feu arrière
08 : 40516-QSM-F00 - Protection de courroie
09 : 80200-QSM-C00 - Support de plaque d'immatriculation
10 : 95701-06012-08 - Vis hexagonale M6 x 12
12 : 91509-GE2-7605 - Vis cruciforme M5 x 11,5
13 : 93500-QSM-C00 - Vis cruciforme M5 x 12, noire
15 : 52150-QSM-F00 - Fourche de support de pare-chocs arrière

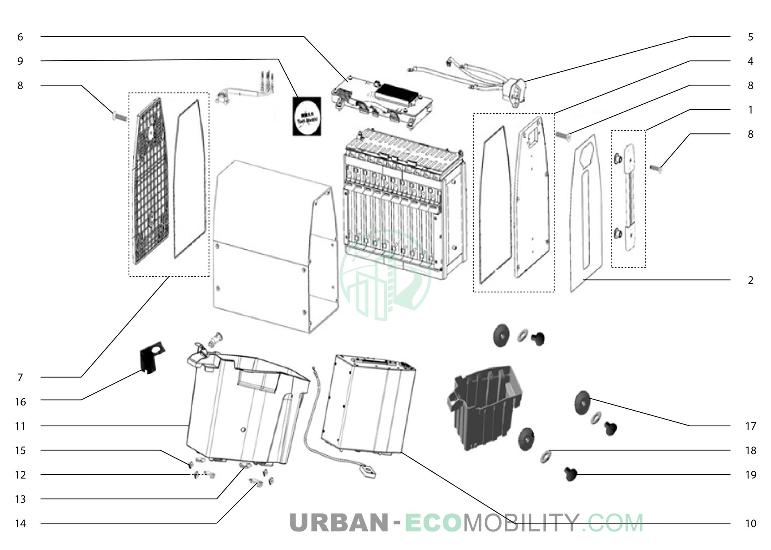

00 : 31500-QSM-FA0 - Batterie complète 72V, 45AH
01 : 31512-QSM-F00 - Poignée de batterie
02 : 31500-QSM-F00-S1 - Étiquette de maintenance de la batterie
04 : 31511-QSM-F00 - Cache supérieur de batterie
05 : 31514-QSM-FA00 - Prise de charge de batterie
06 : 31530-QSM-FA00 - Circuit imprimé BMS, avec capteur de température
07 : 31515-QSM-F00 - Couvercle inférieur de batterie
08 : 31519-QSM-F00 - Vis torx, 4 x 18 mm
09 : 31500-QSM-F00-S2 - Étiquette de batterie, fragile
10 : 80150-QSM-F00 - Compartiment de batterie
11 : 80151-QSM-F00 - Crochet de fixation avant pour compartiment de batterie
12 : 80152-QSM-F00 - Crochet de fixation arrière droit pour compartiment de batterie
13 : 80153-QSM-F00 - Crochet de fixation arrière gauche pour compartiment de batterie
14 : 90303-GCC-000 - Agrafe de fixation M4
15 : 95701-06008-08 - Vis hexagonale M6 x 8
16 : 94103-06800 - Rondelle plate M6, zinc blanc
17 : 77207-QSM-F00 - Caoutchouc pour compartiment de batterie
01 : 83565-QSM-A00 - Cache avant
02 : 83575-QSM-A00-P-MS03M - Pièce droite sur carénage, argent
02 : 83575-QSM-A00-P-MB02N - Pièce droite sur carénage, noir
03 : 83585-QSM-A00-P-MS03M - Pièce gauche sur carénage, argent
03 : 83585-QSM-A00-P-MB02N - Pièce gauche sur carénage, noir
04 : 83400-QSM-A00 - Carénage supérieur avant droit
05 : 83405-QSM-A00 - Carénage supérieur avant gauche
06 : 84601-QSM-A00 - Agrafe de fixation M6
07 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire

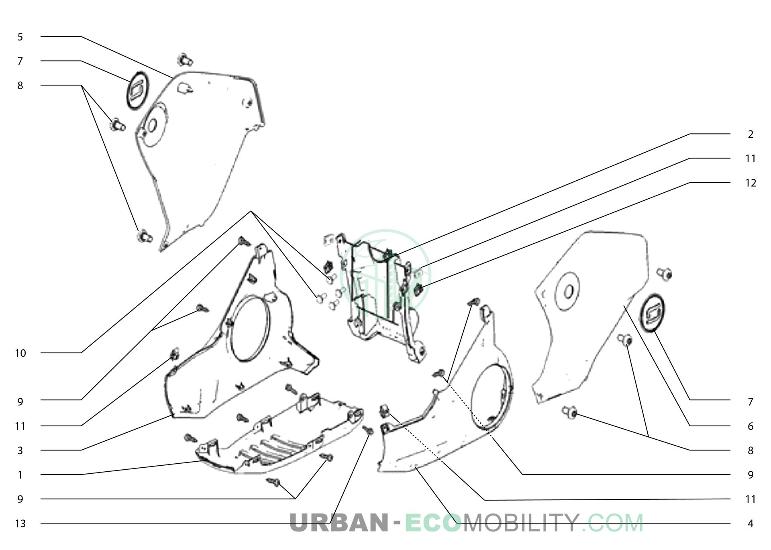

01 : 83555-QSM-F00 - Cache de bas de caisse
02 : 83595-QSM-F00 - Cache supérieur arrière
03 : 83535-QSM-F00-S-MG07M - Cache inférieur droit, gris
03 : 83535-QSM-F00-S-MS03M - Cache inférieur droit, argent
04 : 83545-QSM-F00-S-MG07M - Cache inférieur gauche, gris
04 : 83545-QSM-F00-S-MS03M - Cache inférieur gauche, argent
05 : 83515-QSM-F00-S-MB01N - Carénage latéral droit, noir
05 : 83515-QSM-F00-S-MB02N - Carénage latéral droit, noir mate
06 : 83525-QSM-F00-S-MB01N - Carénage latéral gauche, noir
06 : 83525-QSM-F00-S-MB02N - Carénage latéral gauche, noir mate
07 : 83516-QSM-A00 - Insigne Super Soco rond, logo
08 : 95101-QSM-A00 - Vis allen M6
09 : 93903-QSM-A00 - Vis cruciforme M4 x 12
10 : 91509-GE2-7605 - Vis cruciforme M5 x 11,5
11 : 84601-QSM-A00 - Agrafe de fixation M6

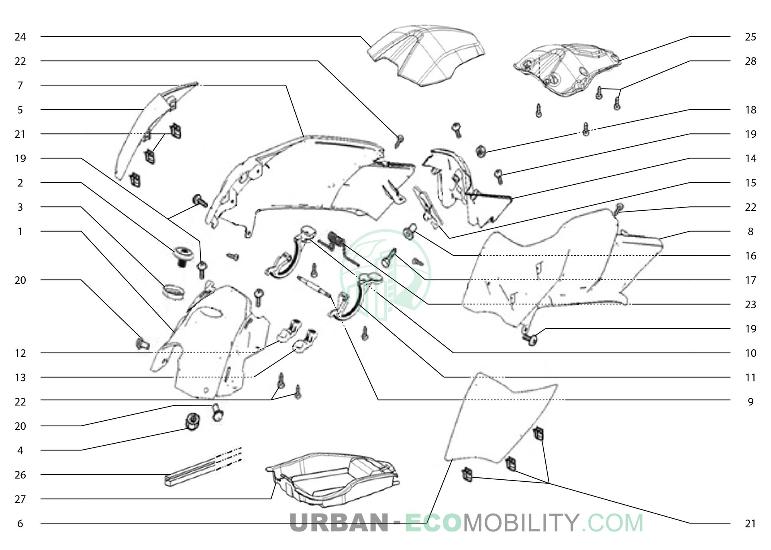

01 : 80115-QSM-A00 - Cache avant de compartiment de rangement
02 : 35040-QSM-A00 - Interrupteur interne au compartiment de rangement
03 : 35045-QSM-A00 - Joint d'interrupteur interne
05 : 80135-QSM-F00-S-WA01P - Carénage supérieur latéral droit
05 : 80135-QSM-F00-S-WY09N - Carénage supérieur latéral droit, jaune
05 : 80135-QSM-F00-S-MB02N - Carénage supérieur latéral droit, noir
05 : 80135-QSM-F00-S-MS03M - Carénage supérieur latéral droit, argenté
06 : 80136-QSM-F00-S-WA01P - Carénage supérieur latéral gauche
06 : 80136-QSM-F00-S-WY09N - Carénage supérieur latéral gauche, jaune
06 : 80136-QSM-F00-S-MB02N - Carénage supérieur latéral gauche, noir
06 : 80136-QSM-F00-S-MS03M - Carénage supérieur latéral gauche, argenté
07 : 80155-QSM-A00 - Capot droit de compartiment de rangement
08 : 80165-QSM-A00 - Capot gauche de compartiment de rangement
09 : 80127-QSM-A00 - Arbre interne de compartiment de rangement
10 : 80128-QSM-A00 - Entraînement d'ouverture droit
11 : 80129-QSM-A00 - Entraînement d'ouverture gauche
12 : 80124-QSM-A00 - Pièce de fixation de carénage droit
13 : 80125-QSM-A00 - Pièce de fixation de carénage gauche
14 : 80175-QSM-A00 - Cache arrière de compartiment de rangement
15 : 77260-QSM-A00 - Loquet pour compartiment de rangement
16 : 77265-QSM-A00 - Joint pour loquet
17 : 93301-04025-0H - Vis hexagonale M4 x 25
18 : 94001-QSM-A00 - Écrou frein M4
19 : 93500-06012-0H - Vis cruciforme M6 x 12
20 : 91509-GE2-7605 - Vis cruciforme M5 x 11,5
21 : 90303-GCC-000 - Agrafe de fixation M4
22 : 93903-QSM-A00 - Vis cruciforme M4 x 12
23 : 80140-QSM-A00 - Ressort pour couvercle de compartiment de rangement
24 : 80121-QSM-A00-S-WA01P - Carénage de compartiment de rangement
24 : 80121-QSM-A00-S-WY09N - Carénage de compartiment de rangement, jaune
24 : 80121-QSM-A00-S-MB02N - Carénage de compartiment de rangement, noir
25 : 80126-QSM-A00 - Panneau de compartiment de rangement
26 : 80122-QSM-A00 - Joint pour cache de compartiment de rangement
01 : 33100-QSM-C30-M1 - Phare avant complet
01 : 33100-QSM-C301-M1 - Phare avant complet
02 : 37200-QSM-F01 - Compteur kilométrique complet
02 : 37200-QSM-F012-M1 - Compteur kilométrique complet
04 : 37300-QSM-A00 - Joint pour fixation de compteur
05 : 33700-QSM-C01 - Feu arrière complet
06 : 33741-QSM-C01 - Catadioptre arrière
07 : 33400-QSM-C01 - Clignotant arrière droit

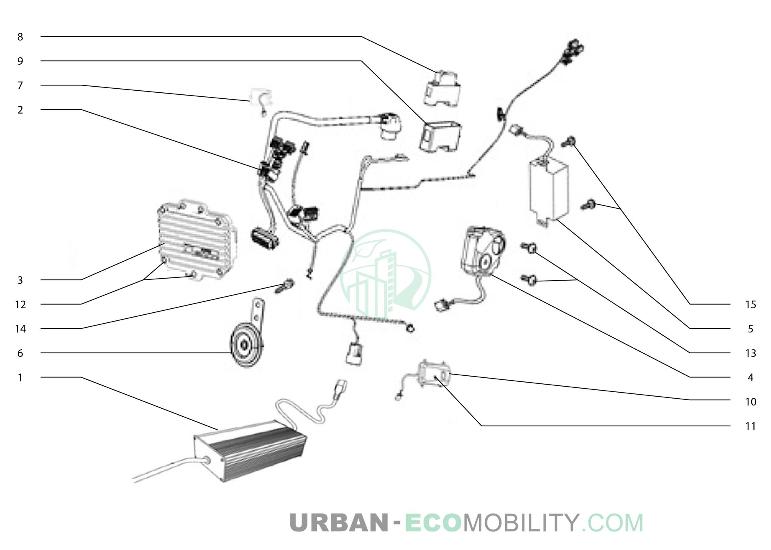

01 : 35300-QSM-F10 - Chargeur CE 72V, 10A
02 : 32100-QSM-FA00-01 - Prise mâle de faisceau principal
02 : 32100-QSM-FA0 - Faisceau électrique principal
03 : 30100-QSM-FA0 - Contrôleur moteur, 3000W
04 : 35020-QSM-A501-K - Alarme
05 : 32300-QSM-F00 - Convertisseur 72V
06 : 38110-QSM-A50 - Klaxon complet
07 : 38300-QSM-AF0 - Relai de clignotant
08 : 35050-QSM-FA0 - Protection, coupe-circuit
09 : 81261-QSM-FA0 - Cache pour contrôleur de pression
10 : 30200-QSM-F00-4GEU - Unité de contrôle électronique, Europe 4G
10 : 30200-QSM-F00-4GEU-V - Unité de contrôle électronique, Europe 4G / OBD
12 : 90107-QSM-A00 - Vis antivol torx M6 x 12
13 : 93903-QSM-F00 - Vis cruciforme M6 x 16

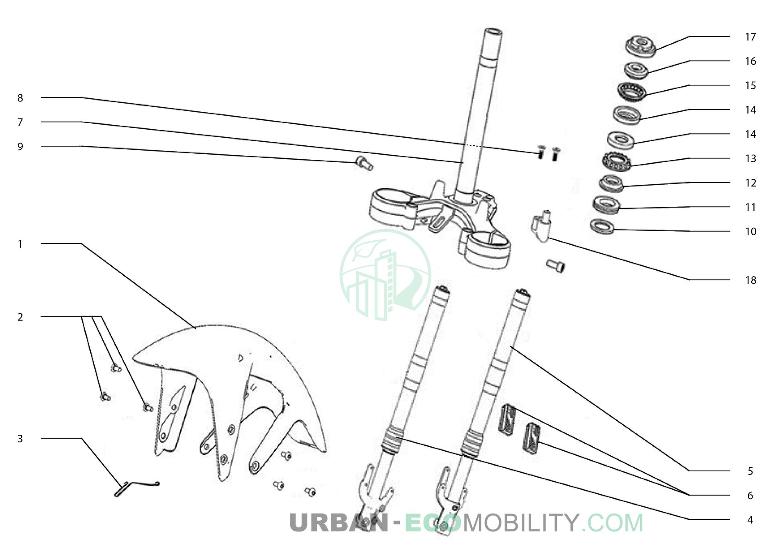

01 : 61100-QSM-C00-P-MB01N - Garde-boue avant, noir, rouge
01 : 61100-QSM-C00-P-MB02N - Garde-boue avant, noir, jaune
02 : 95101-QSM-A00 - Vis allen M6
03 : 45157-QSM-C00 - Crochet de support de conduite de frein avant
04 : 51400-QSM-F01-WY02A - Amortisseur avant droit
04 : 51400-QSM-F010-MS06A - Amortisseur avant droit
05 : 51500-QSM-F01-WY02A - Amortisseur avant gauche
05 : 51500-QSM-F01-MS06A - Amortisseur avant gauche
06 : 33743-QSM-AE1 - Catadioptre latéral avant
07 : 53200-QSM-A00 - Potence de direction
08 : 93600-05012-1H - Vis cruciforme M5 x 12
09 : 96708-QSM-A00 - Vis allen M8 x 20
10 : 53215-QSM-A00 - Joint pour roulement de direction
11 : 53214-QSM-A00 - Cache poussière de direction
12 : 53212-QSM-A00 - Anneau inférieur de direction
13 : 53210-QSM-A00 - Cage à billes de direction, 6 x 21 mm
14 : 50302-QSM-A00 - Coupelle de roulement de direction

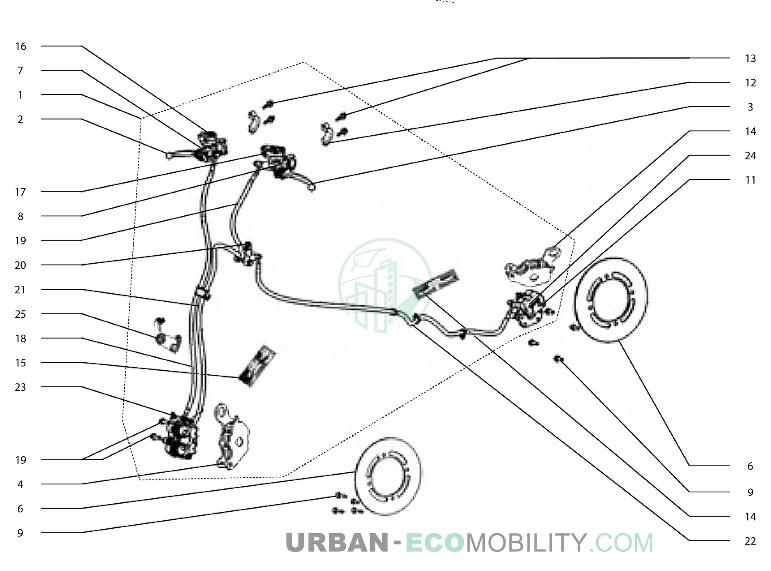

01 : 46000-QSM-FA0 - Kit de freinage, complet
02 : 53175-QSM-C00 - Levier de frein avant
03 : 53176-QSM-C00 - Levier de frein arrière
04 : 45310-QSM-F01 - Plaquette de frein avant
05 : 43310-QSM-F01 - Plaquette de frein arrière
06 : 45251-QSM-F01 - Disque de frein avant
07 : 35340-QSM-A00 - Interrupteur de frein avant
08 : 35345-QSM-A00 - Interrupteur de frein arrière
09 : 90105-QSM-A00 - Vis de disque de frein M8 x 25
09 : 90105-QSM-F10 - Vis de disque de frein M8 x 16
10 : 90155-QSM-A00 - Vis d'étrier de frein M8 x 12
11 : 90156-QSM-A00 - Vis d'étrier de frein M8 x 30
12 : 45517-QSM-C00 - Pièce de support de frein
13 : 90102-QSM-A00 - Vis hexagonale M6 x 22
14 : 43108-TAC-A00 - Ressort de levier de frein arrière
15 : 45108-QSM-C00 - Ressort de levier de frein arrière
16 : 45100-QSM-C01-M1 - Ensemble pompe de frein avant
17 : 43100-QSM-C01-M1 - Ensemble pompe de frein arrière
18 : 45200-QSM-FA0 - Conduite de frein avant, vers la valve
19 : 43400-QSM-FA0 - Conduite de frein arrière, vers la valve
20 : 43600-QSM-C00 - Raccord de conduite de frein, 3 voies, diamètre 6,5 mm
21 : 43500-QSM-C01-M1 - Conduite de frein avant, vers l'étrier
22 : 43200-QSM-F00 - Conduite de frein arrière, vers l'étrier
23 : 45300-QSM-C01-M1 - Étrier de frein avant
01 :

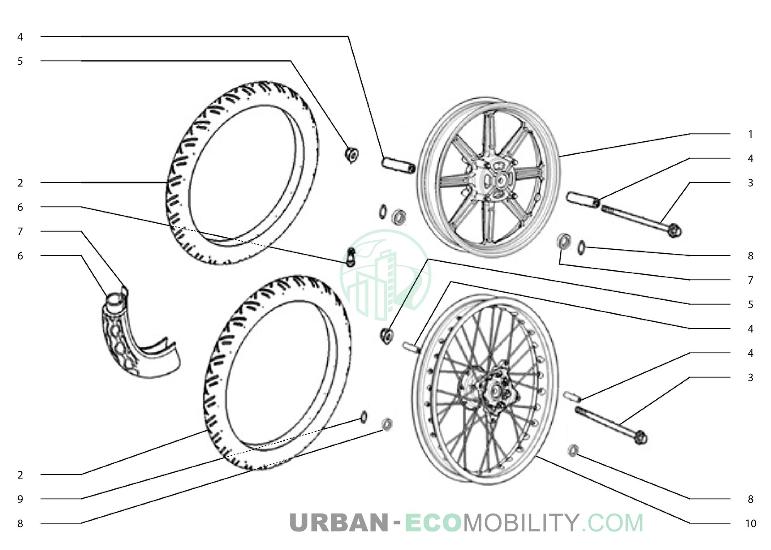

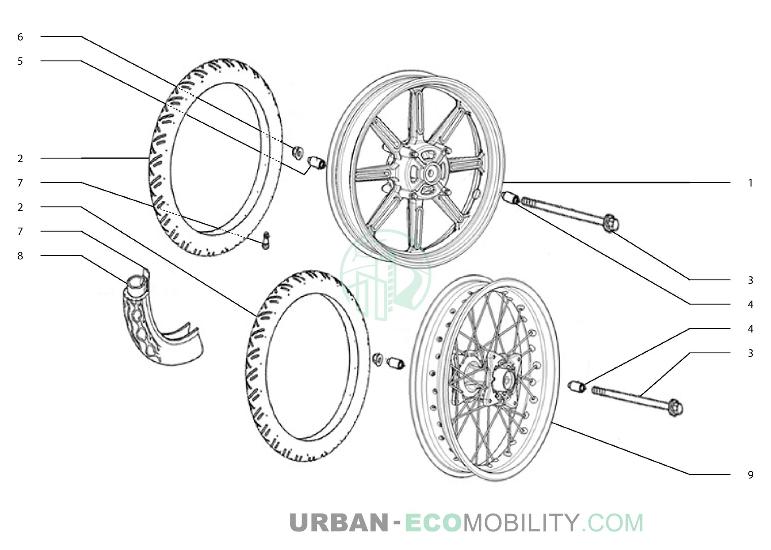

01 : 44800-QSM-D01 - Roue avant
02 : 44701-QSM-C01 - Pneumatique avant 90/80-17 CY268, tubeless
03 : 44301-QSM-A00 - Axe de roue avant
04 : 44311-QSM-A00 - Entretoise d'axe de roue avant
05 : 90307-QSM-A00 - Écrou de blocage M12
06 : 42702-QSM-A00 - Valve de gonflage, droite
01 : 42800-QSM-F01 - Roue arrière
02 : 42701-QSM-F01 - Pneumatique arrière 120/70-17 CY268, tubeless
03 : 42301-QSM-F00 - Axe de roue arrière
04 : 42311-QSM-F00 - Bague gauche d'axe de roue arrière
05 : 42312-QSM-F00 - Bague droite d'axe de roue arrière
06 : 90307-QSM-A00 - Écrou de blocage M12
07 : 42702-QSM-A00 - Valve de gonflage, droite

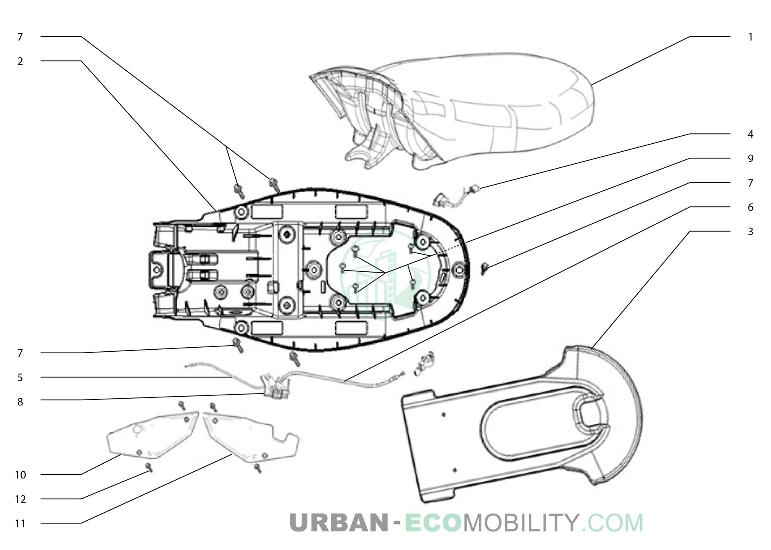

01 : 77200-QSM-F00 - Siège complet
02: 80101-QSM-FA0 - Carénage pour base de siège
03 : 80102-QSM-C00 - Cache pour carénage de base de siège
04 : 35310-QSM-FA0 - Prise de charge
05 : 77250-QSM-A00 - Câble de verrouillage de compartiment de rangement
06 : 77240-QSM-A00 - Câble de verrouillage du siège
07 : 93500-06012-0H - Vis cruciforme M6 x 12
08 : 77242-QSM-A00 - Support de câble de siège
09 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire
10 : 83640-QSM-C00-S-MW01N - Cache gauche pour selle, blanc avec autocollant
10 : 83640-QSM-FD0-S-MB01N - Cache gauche pour selle, noir avec autocollant
10 : 83640-QSM-FD0-S-MB02N - Cache gauche pour selle, noir mate avec autocollant
11 : 83540-QSM-C00-S-MW01N - Cache droit pour selle, blanc avec autocollant
11 : 83540-QSM-FD0-S-MB01N - Cache droit pour selle, noir avec autocollant
11 : 83540-QSM-FD0-S-MB02N - Cache droit pour selle, noir mate avec autocollant

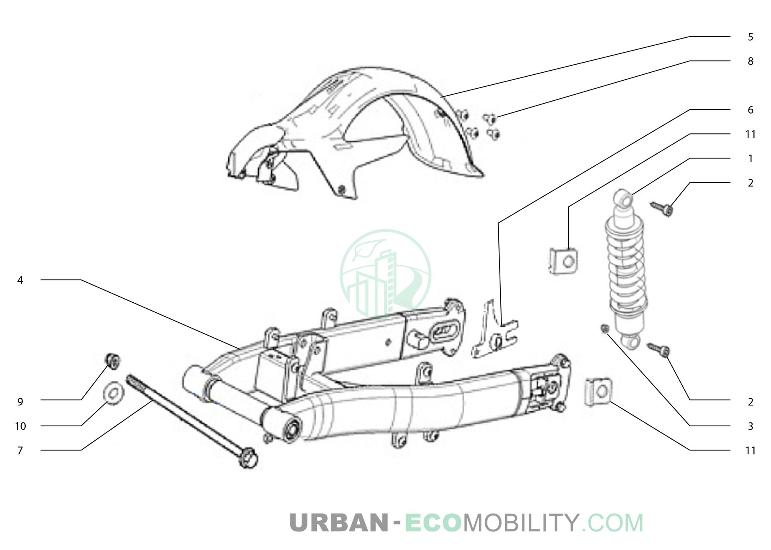

01 : 52400-QSM-F01 - Amortisseur arrière
02 : 95801-QSM-G10 - Vis hexagonale M10 x 45
02 : 90109-QSM-A00 - Vis torx M10 x 40
03 : 90306-QSM-A00 - Écrou frein M10
04 : 52100-QSM-F00 - Bras oscillant
05 : 80100-QSM-F00 - Pare-boue arrière
06 : 43111-QSM-F00 - Support d'étrier de frein arrière
07 : 44301-QSM-A00 - Axe de roue avant
08 : 95101-QSM-A00 - Vis allen M6
09 : 90307-QSM-A00 - Écrou de blocage M12
