CATALOGUE PIÈCES DÉTACHÉES // SUPER SOCO // TC 50

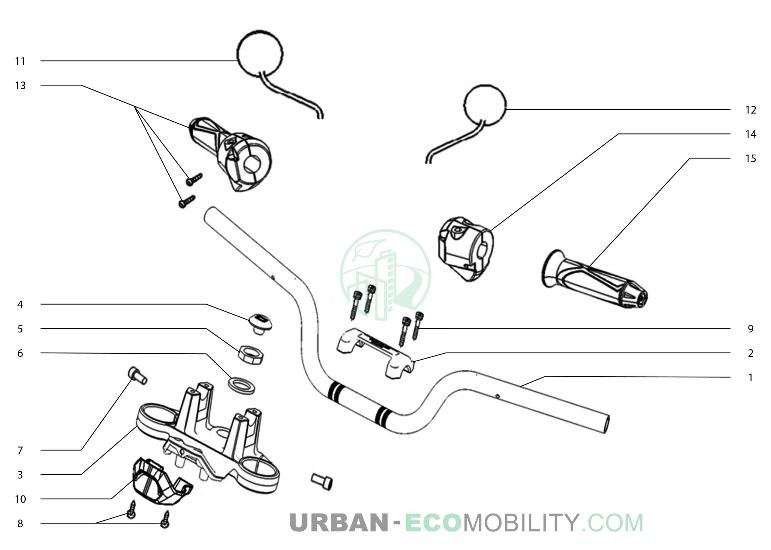

01 : 53100-QSM-C00 - Tube de guidon
02 : 53131-QSM-C00 - Dessus de potence de guidon
03 : 53230-QSM-A00 - Potence de guidon
04 : 53235-QSM-A00 - Bouchon de potence de direction
05 : 90304-QSM-A00 - Écrou de blocage de direction
06 : 90503-QSM-A00 - Rondelle de direction
07 : 96708-QSM-A00 - Vis allen M8 x 20
08 : 93500-06012-0H - Vis cruciforme M6 x 12
09 : 96700-06016-08 - Vis allen M6 x 16
10 : 53132-QSM-A00 - Plastique de potence de guidon
11 : 88110-QSM-C00 - Rétroviseur droit, complet
12 : 88120-QSM-C00 - Rétroviseur gauche, complet
13 : 35150-QSM-C50 - Ensemble poignée et commande à droite (EEC)
13 : 35150-QSM-C00 - Ensemble poignée et commande à droite
01 : 50100-QSM-C00 - Ensemble cadre complet
02 : 50200-QSM-C00 - Partie arrière de cadre
03 : 50300-QSM-A00 - Axe de repose-pieds
04 : 50301-QSM-A00 - Kit roulements d'axe
06 : 50501-QSM-A00 - Support de carénage inférieur
07 : 50500-QSM-A00 - Support de carénage avant
08 : 93500-05012-0H - Vis cruciforme M5 x 12
10 : 84601-QSM-A00 - Agrafe de fixation M6
11 : 90303-GCC-000 - Agrafe de fixation M4
12 : 95701-06012-08 - Vis hexagonale M6 x 12
13 : 90108-QSM-A00 - Vis torx M8 x 20
14 : 50400-QSM-C00 - Partie cadre arrière
15 : 50400-QSM-C40 - Partie cadre arrière droit

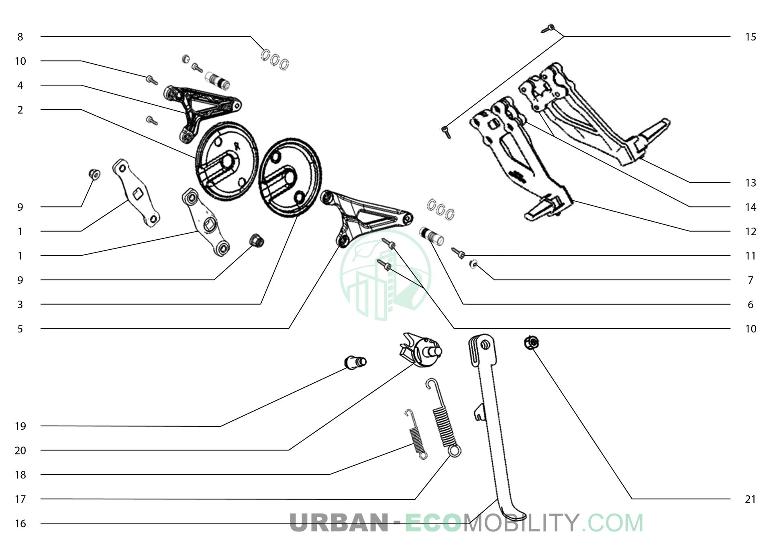

01 : 50600-QSM-A00 - Support de repose-pieds avant
02 : 50615-QSM-A00 - Carénage latéral droit, rond
03 : 50625-QSM-A00 - Carénage latéral gauche, rond
04 : 50701-QSM-G00 - Support de repose-pieds avant droit
05 : 50751-QSM-G00 - Support de repose-pieds avant gauche
06 : 50702-QSM-A00 - Repose-pieds avant
07 : 64312-TGC-A00 - Bouchon plastique de carrosserie
08 : 50704-QSM-A00 - Anneau caoutchouc pour repose-pieds avant
10 : 96800-QSM-A00 - Vis allen M10 x 26
11 : 96708-QSM-A00 - Vis allen M8 x 20
12 : 50650-QSM-A60 - Pièce de repose-pied passager droite
13 : 50750-QSM-A60 - Pièce de repose-pied passager gauche
14 : 50711-QSM-A60 - Pièce de blocage de repose-pieds
15 : 96700-08030-08 - Vis allen M8 x 30
16 : 50530-QSM-A00 - Béquille latérale
17 : 95014-72102 - Ressort de rappel de béquille latérale
18 : 95014-72112 - Ressort secondaire de béquille latérale
19 : 90110-QSM-A00 - Axe de béquille latérale

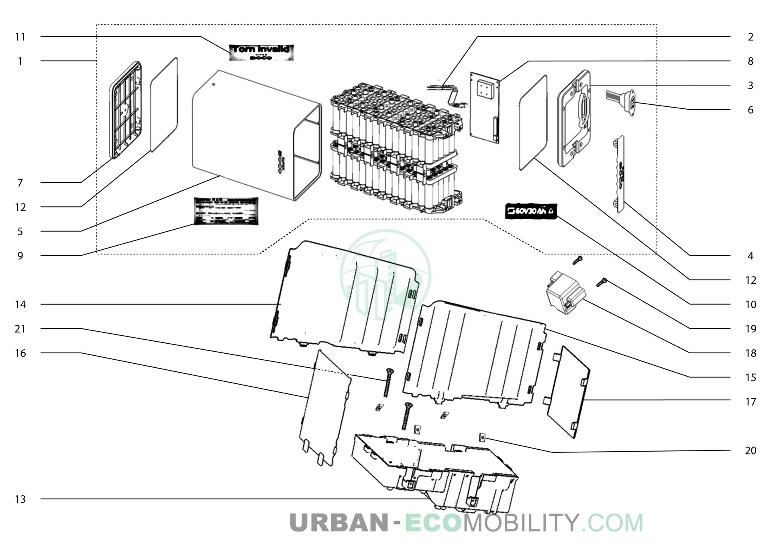

01 : 31500-QSM-C02-M2 - Batterie complète 60V, 30AH
02 : 31501-QSM-A00 - Capteur de température de batterie
03 : 31511-QSM-A00 - Cache supérieur de batterie
04 : 31512-QSM-A00 - Poignée de batterie
05 : 31513-QSM-A00 - Cache aluminium sur batterie
06 : 31514-QSM-A00 - Prise de charge de batterie
06 : 31514-QSM-A02 - Prise de charge de batterie
07 : 31515-QSM-A00-M3 - Coque inférieure de batterie
08 : 31530-QSM-C01-M2 - Circuit imprimé BMS
09 : 31500-QSM-C00-S1 - Étiquette de maintenance de la batterie
10 : 31500-QSM-C00-S2 - Étiquette de maintenance de la batterie
11 : 31500-QSM-F00-S2 - Étiquette de batterie, fragile
12 : 31517-QSM-A00 - Joint d'étanchéité du pack batterie
13 : 80150-QSM-A00 - Bac plastique pour batterie
14 : 80148-QSM-A00 - Plaque de fixation gauche pour batterie
15 : 80149-QSM-A00 - Plaque de fixation droite pour batterie
16 : 80146-QSM-A00 - Plaque de fixation avant pour batterie
17 : 80147-QSM-A00 - Plaque de fixation arrière pour batterie
18 : 77272-QSM-A00 - Cache pour verrou de batterie
19 : 93903-QSM-A00 - Vis cruciforme M4 x 12

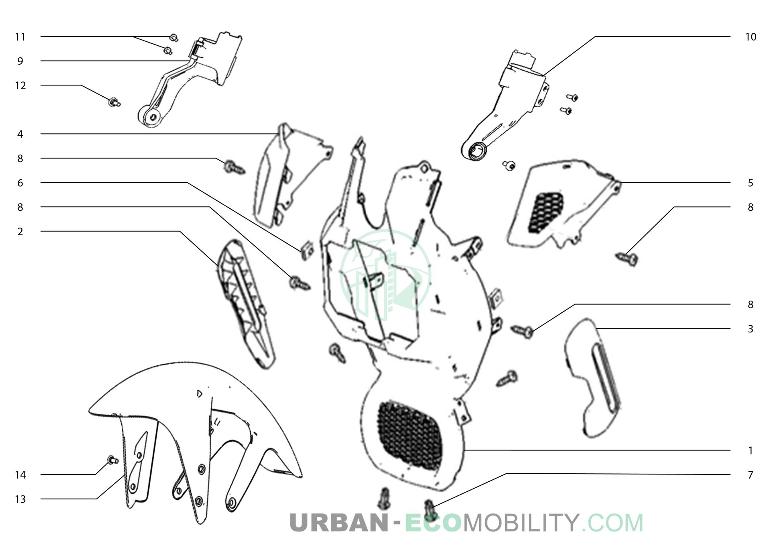

01 : 83565-QSM-A00 - Cache avant
02 : 83575-QSM-A00-S-MS03M - Garniture noire sur carénage droit
03 : 83585-QSM-A00-S-MS03M - Garniture noire sur carénage gauche
04 : 83400-QSM-A00 - Carénage supérieur avant droit
05 : 83405-QSM-A00 - Carénage supérieur avant gauche
06 : 84601-QSM-A00 - Agrafe de fixation M6
07 : 90683-GAZ-9802 - Rivet de fixation
08 : 93903-QSM-A00 - Vis cruciforme M4 x 12
09 : 53250-QSM-A00 - Support droit pour phare avant
10 : 53260-QSM-A00 - Support gauche pour phare avant
11 : 96704-QSM-A00 - Vis allen M4 x 12
12 : 95101-QSM-A00 - Vis allen M6

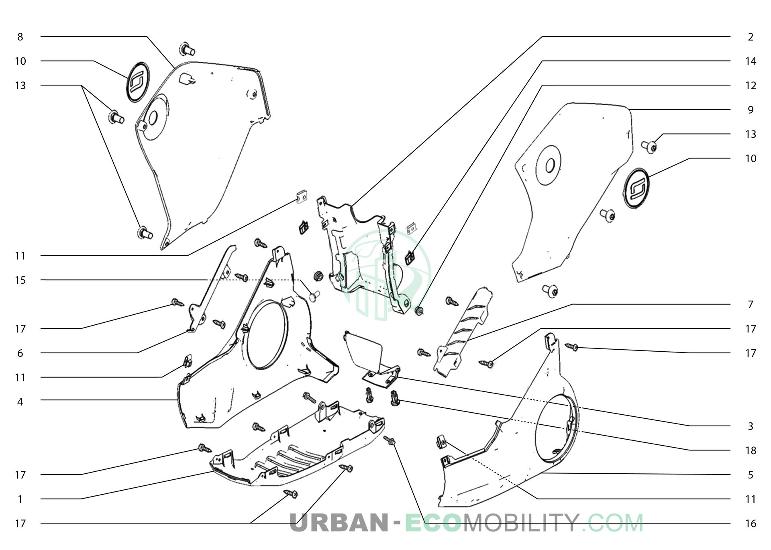

01 : 83555-QSM-A00 - Cache de bas de caisse
02 : 83595-QSM-A00 - Cache supérieur arrière
03 : 83596-QSM-A00 - Cache inférieur arrière
04 : 83535-QSM-C00-S-WY02P - Carénage or foncé inférieur droit
05 : 83545-QSM-C00-S-WY02P - Carénage or foncé inférieur gauche
06 : 83536-QSM-A00 - Garniture inférieur sur carénage droit
07 : 83546-QSM-A00 - Garniture inférieur sur carénage gauche
08 : 83515-QSM-C00-S-CB01M - Carénage bleu supérieur droit
08 : 83515-QSM-C00-S-CG01M - Carénage vert supérieur droit
08 : 83515-QSM-C00-S-MB03P - Carénage noir supérieur droit
08 : 83515-QSM-C00-S-WY03P - Carénage kaki supérieur droit
09 : 83525-QSM-C00-S-CB01M - Carénage bleu supérieur gauche
09 : 83525-QSM-C00-S-CG01M - Carénage vert supérieur gauche
09 : 83525-QSM-C00-S-MB03P - Carénage noir supérieur gauche
09 : 83525-QSM-C00-S-WY03P - Carénage kaki supérieur gauche
10 : 83516-QSM-A00 - Insigne Super Soco rond, logo
11 : 84601-QSM-A00 - Agrafe de fixation M6
12 : 83542-KPN-900 - Tampon en caoutchouc pour carrosserie
13 : 95101-QSM-A00 - Vis allen M6
14 : 90303-GCC-000 - Agrafe de fixation M4
15 : 91509-GE2-7605 - Vis cruciforme M5 x 11,5
16 : 95701-06012-08 - Vis hexagonale M6 x 12

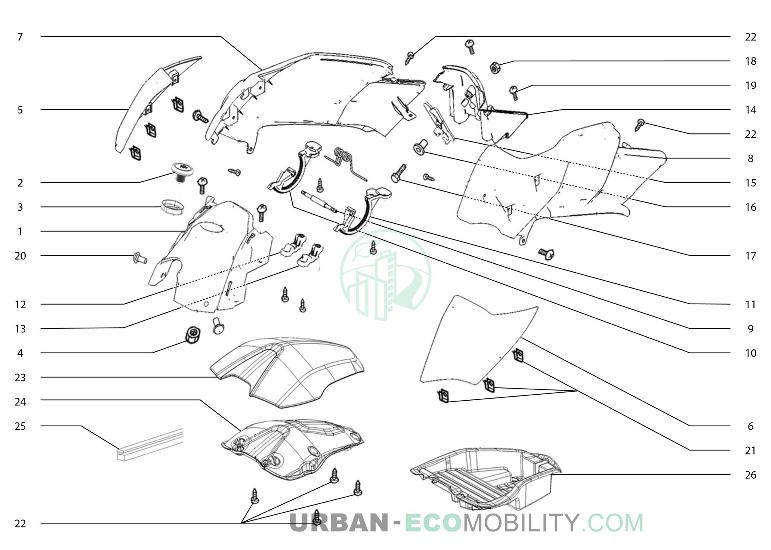

01 : 80115-QSM-A00 - Cache avant de compartiment de rangement
02 : 35040-QSM-A00 - Interrupteur interne de démarrage
03 : 35045-QSM-A00 - Joint d'interrupteur interne
05 : 80135-QSM-A00-S-MB03P - Carénage noir droit de compartiment de rangement
05 : 80135-QSM-A00-S-WY03P - Carénage kaki droit de compartiment de rangement
05 : 80135-QSM-A00-S-CG01M - Carénage vert droit de compartiment de rangement
05 : 80135-QSM-A00-S-CB01M - Carénage bleu droit de compartiment de rangement
06 : 80136-QSM-A00-S-MB03P - Carénage noir gauche de compartiment de rangement
06 : 80136-QSM-A00-S-WY03P - Carénage kaki gauche de compartiment de rangement
06 : 80136-QSM-A00-S-CG01M - Carénage vert gauche de compartiment de rangement
06 : 80136-QSM-A00-S-CB01M - Carénage bleu gauche de compartiment de rangement
07 : 80155-QSM-A00 - Capot droit de compartiment de rangement
08 : 80165-QSM-A00 - Capot gauche de compartiment de rangement
09 : 80127-QSM-A00 - Arbre interne de compartiment de rangement
10 : 80128-QSM-A00 - Entraînement d'ouverture droit
11 : 80129-QSM-A00 - Entraînement d'ouverture gauche
12 : 80124-QSM-A00 - Pièce de fixation de carénage droit
13 : 80125-QSM-A00 - Pièce de fixation de carénage gauche
14 : 80175-QSM-A00 - Cache arrière de compartiment de rangement
15 : 77260-QSM-A00 - Loquet pour compartiment de rangement
16 : 77265-QSM-A00 - Bague pour loquet
17 : 93301-04025-0H - Vis hexagonale M4 x 25
19 : 93500-06012-0H - Vis cruciforme M6 x 12
20 : 91509-GE2-7605 - Vis cruciforme M5 x 11,5
21 : 90303-GCC-000 - Agrafe de fixation M4
22 : 93903-QSM-A00 - Vis cruciforme M4 x 12
23 : 80121-QSM-C00-S-CB01M - Carénage bleu de compartiment de rangement
23 : 80121-QSM-C00-S-CG01M - Carénage vert de compartiment de rangement
23 : 80121-QSM-C00-S-MB03P - Carénage noir de compartiment de rangement
23 : 80121-QSM-C00-S-WY03P - Carénage kaki de compartiment de rangement
24 : 80126-QSM-A00 - Panneau de compartiment de rangement
25 : 80122-QSM-A00 - Joint pour cache de compartiment de rangement
26 : 80145-QSM-A00 - Compartiment de rangement
27 : 80140-QSM-A00 - Ressort pour couvercle de compartiment de rangement

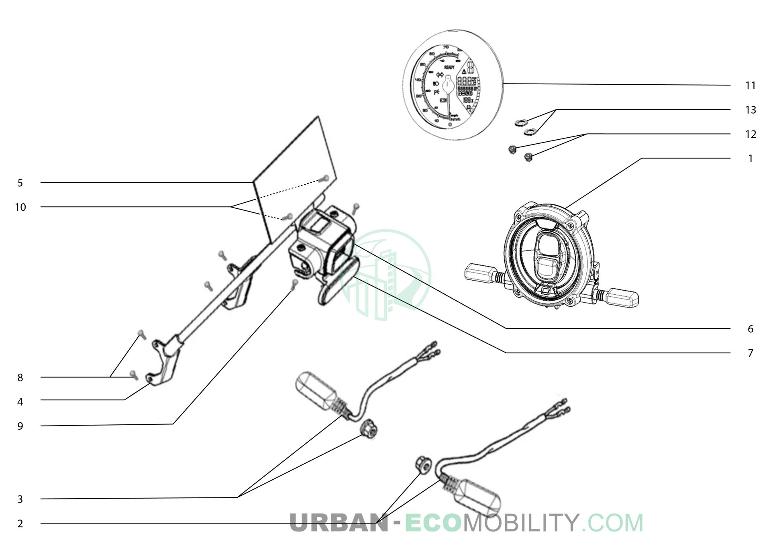

01 : 33100-QSM-C30 - Phare avant complet
02 : 33400-QSM-C01 - Clignotant arrière droit
03 : 33450-QSM-C01 - Clignotant arrière gauche
04 : 52150-QSM-C00 - Fourche de support de pare-chocs arrière
05 : 80200-QSM-C00 - Support de plaque d'immatriculation
06 : 33700-QSM-C01 - Feu arrière complet
07 : 33741-QSM-C01 - Catadioptre arrière
08 : 95701-06012-08 - Vis hexagonale M6 x 12

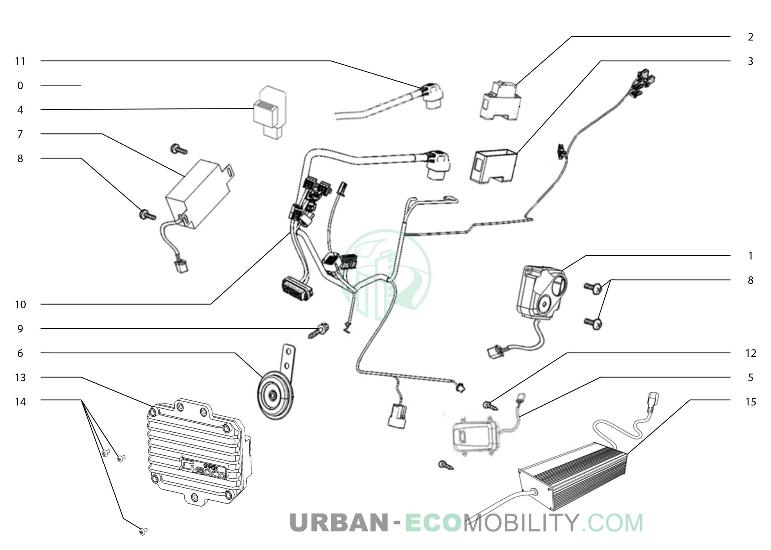

01 : 35020-QSM-A00-K - Alarme antivol
02 : 35050-QSM-A00 - Protection, coupe-circuit
03 : 35051-QSM-A00 - Caoutchouc pour coupe-circuit
04 : 38300-QSM-AF0 - Relai de clignotant
05 : 30200-QSM-G50-4GEU - Unité de commande électronique (4G EU)
05 : 30200-QSM-G50-4GEU-V - Unité de commande électronique (4G EU)
06 : 38110-QSM-A50 - Klaxon complet
07 : 32300-QSM-A00 - Convertisseur 12V
08 : 93500-05012-0H - Vis cruciforme M5 x 12
09 : 95701-06012-08 - Vis hexagonale M6 x 12
10 : 32100-QSM-C41 - Faisceau électrique principal (L1e)
11 : 32100-QSM-A02 - Câble d'alimentation principal
12 : 93903-QSM-A00 - Vis cruciforme M4 x 12
13 : 30100-QSM-C42-R10 - Contrôleur moteur, 1500W (L1e)
14 : 90107-QSM-A00 - Vis antivol torx M6 x 12

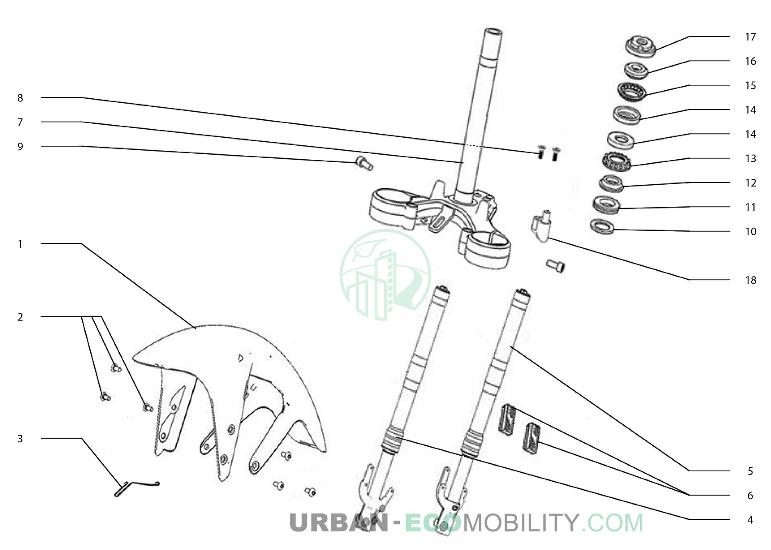

01 : 61100-QSM-C00-P-MB03P - Garde-boue avant, noir
02 : 95101-QSM-A00 - Vis allen M6
03 : 45157-QSM-C00 - Crochet de support de conduite de frein avant
04 : 51400-QSM-C01-WY02A - Amortisseur avant droit
05 : 51500-QSM-C01-WY02A - Amortisseur avant gauche
06 : 33743-QSM-AE1 - Catadioptre latéral avant
07 : 53200-QSM-A00 - Potence de direction
08 : 93600-05012-1H - Vis cruciforme M5 x 12
09 : 96708-QSM-A00 - Vis allen M8 x 20
10 : 53215-QSM-A00 - Joint pour roulement de direction
11 : 53214-QSM-A00 - Cache poussière de direction
12 : 53212-QSM-A00 - Anneau inférieur de direction
13 : 53210-QSM-A00 - Cage à billes de direction, 6 x 21 mm
14 : 50302-QSM-A00 - Coupelle de roulement de direction
15 : 53210-QSM-A00 - Cage à billes de direction, 6 x 21 mm

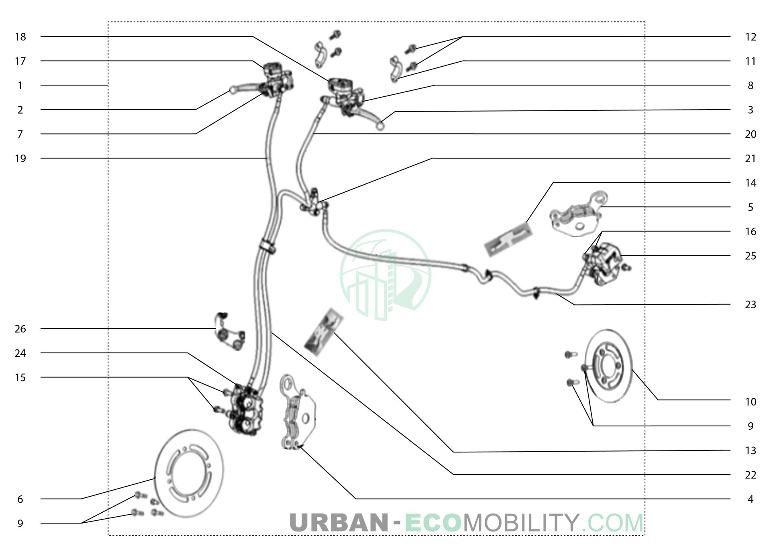

01 : 46000-QSM-C01 - Kit de freinage, complet
02 : 53175-QSM-C00 - Levier de frein avant
03 : 53176-QSM-C00 - Levier de frein arrière
04 : 45310-QSM-C00 - Plaquette de frein avant
05 : 43310-QSM-A00 - Plaquette de frein arrière
06 : 45251-QSM-C01 - Disque de frein avant
07 : 35340-QSM-A00 - Interrupteur de frein avant
08 : 35345-QSM-A00 - Interrupteur de frein arrière
09 : 90105-QSM-A00 - Vis de disque de frein M8 x 25
10 : 41300-QSM-C01 - Disque de frein arrière
11 : 45517-QSM-C00 - Pièce de support de frein
12 : 90102-QSM-C00 - Vis hexagonale M6 x 22
13 : 45108-QSM-C00 - Ressort de levier de frein avant
14 : 43108-TAC-A00 - Ressort de levier de frein arrière
15 : 90155-QSM-A00 - Vis d'étrier de frein M8 x 12
16 : 90156-QSM-A00 - Vis d'étrier de frein M8 x 30
17 : 45100-QSM-A00 - Ensemble pompe de frein avant
18 : 43100-QSM-A10 - Ensemble pompe de frein arrière
19 : 45200-QSM-G00-M1 - Conduite de frein avant, vers la valve
20 : 43400-QSM-G00-M1 - Conduite de frein arrière, vers la valve
21 : 43600-QSM-C00 - Raccord de conduite de frein, 3 voies, diamètre 6,5 mm
22 : 43500-QSM-G00-M1 - Conduite de frein avant, vers l'étrier
23 : 43200-QSM-G00-M1 - Conduite de frein arrière, vers l'étrier
24 : 45300-QSM-C01-M1 - Étrier de frein avant

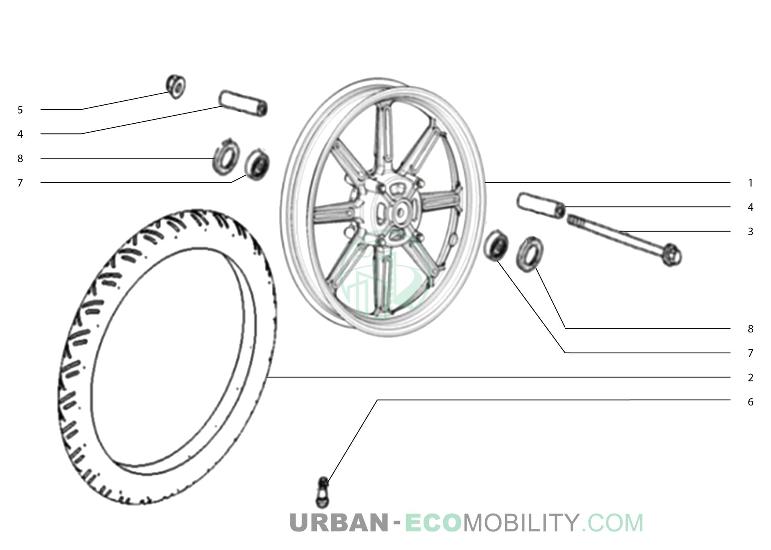

01 : 44800-QSM-C01 - Roue avant
02 : 44701-QSM-C01 - Pneumatique avant 90/80-17 CY268, tubeless
03 : 44301-QSM-A00 - Axe de roue avant
04 : 44311-QSM-A00 - Entretoise d'axe de roue avant
05 : 90307-QSM-A00 - Écrou de blocage M12
06 : 42702-QSM-A00 - Valve de gonflage, droite
01 :

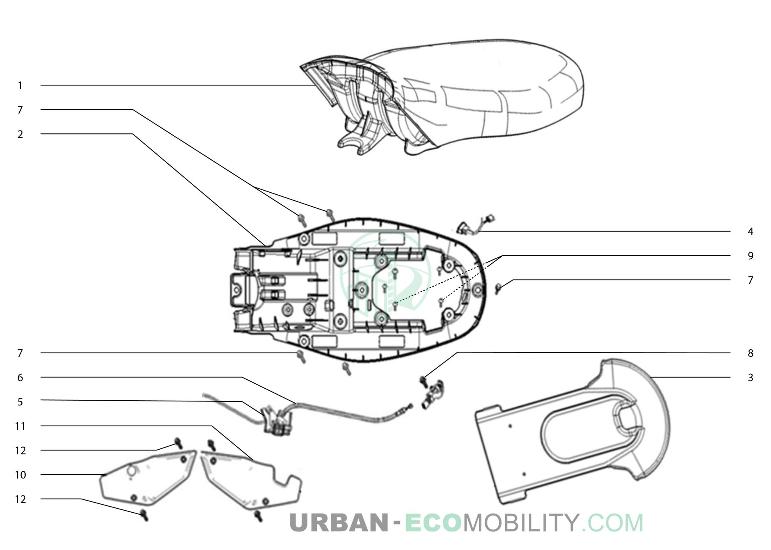

01 : 77200-QSM-C00 - Siège complet
02 : 80101-QSM-C00 - Carénage pour base de siège
03 : 80102-QSM-C00 - Cache pour carénage de base de siège
04 : 35310-QSM-A70 - Prise de charge, carré
05 : 77242-QSM-A00 - Support de serrure de siège
06 : 77250-QSM-A00 - Câble de verrouillage de compartiment de rangement
07 : 93500-06012-0H - Vis cruciforme M6 x 12
09 : 93903-QSM-A00 - Vis cruciforme M4 x 12
10 : 83640-QSM-C00-S-MW01N - Cache gauche pour selle, blanc avec autocollant
11 : 83540-QSM-C00-S-MW01N - Cache droit pour selle, blanc avec autocollant

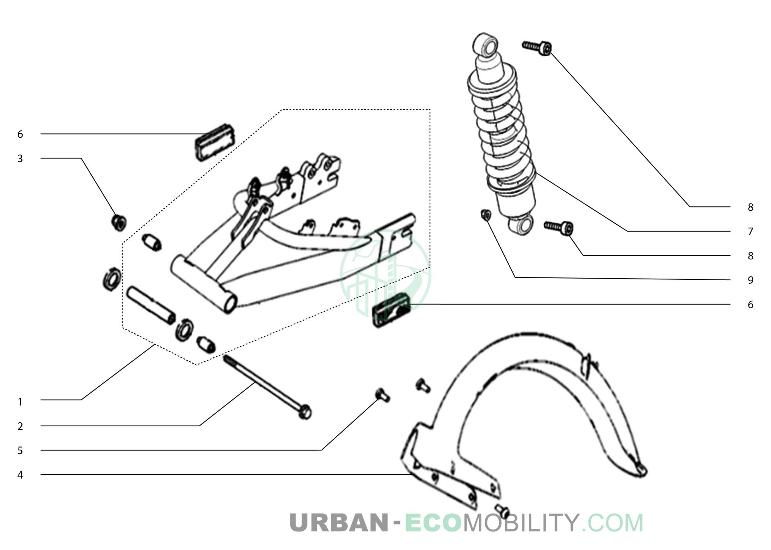

01 : 52100-QSM-C01 - Bras oscillant
02 : 52101-QSM-A00 - Axe de bras oscillant
03 : 90307-QSM-A00 - Écrou de blocage M12
04 : 80100-QSM-C00 - Pare-boue arrière
05 : 95101-QSM-A00 - Vis allen M6
06 : 33742-QSM-A00 - Catadioptre latéral
07 : 52400-QSM-A01 - Amortisseur arrière
