CATALOGUE PIÈCES DÉTACHÉES // SUPER SOCO // STASH
01 : 53100-QBHA-A00 - Tube de guidon
02 : 53230-QBHA-A00 - Potence de guidon
03 : 53131-QBHA-A00 - Dessus de potence de guidon
04 : 96700-06016-08 - Vis allen M6 x 16
05 : 90304-QBHA-A00 - Écrou de blocage de direction
06 : 90503-QBHA-A00 - Rondelle de direction
07 : 96700-08020-08 - Vis allen M8 x 30
08 : 35150-QBHA-A00 - Ensemble poignée et commande à droite
09 : 35200-QBHA-A00 - Interrupteur, poignée gauche
10 : 30400-QBHA-A00 - Poignée gauche en caoutchouc
11 : 53105-QBHA-A00 - Embout de poignée de guidon

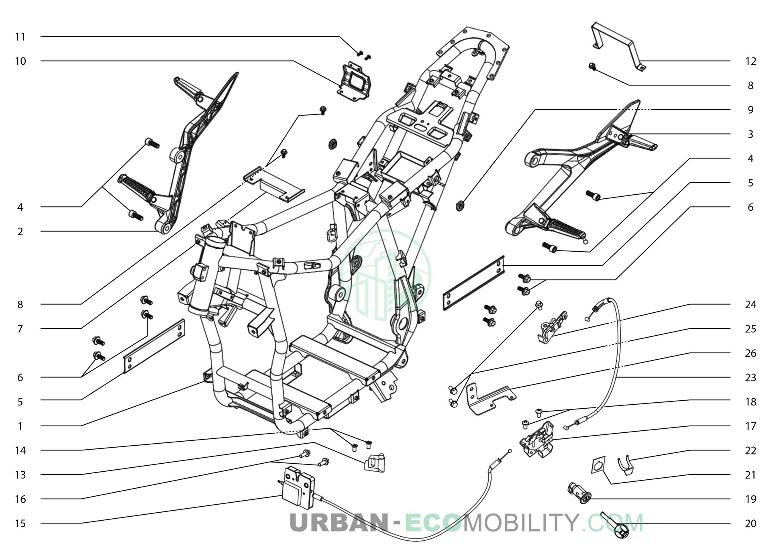

01 : 50100-QBHA-A00 - Ensemble cadre complet
02 : 50650-QBHA-A00 - Ensemble complet, cache et marche-pieds droit
03 : 50750-QBHA-A00 - Ensemble complet, cache et marche-pieds gauche
04 : 96600-10025-08 - Vis hexagonale M10 x 25
05 : 52152-QBHA-A00 - Plaque de fixation de batterie
06 : 95701-08020-07 - Vis hexagonale M8 x 20, noire
07 : 31516-QBHA-A00 - Plaque pour batterie
08 : 95701-06012-07 - Vis hexagonale M6 x 12, noire
09 : 83542-KPN-900 - Tampon en caoutchouc pour carrosserie
10 : 77212-QBHA-A00 - Plaque avant de support de siège
11 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire
12 : 47210-QBHA-A00 - Bride de fixation de batterie
13 : 77281-QSM-A00 - Blocage de direction
14 : 93600-05012-1H - Vis cruciforme M5 x 12
15 : 77233-QBHA-A00 - Verrou et câble de siège
16 : 95701-06016-07 - Vis hexagonale M6 x 16, noire
17 : 77242-QSM-A00 - Support de serrure de siège
18 : 93500-05012-0H - Vis cruciforme M5 x 12
19 : 77231-QSM-A00 - Serrure de verrouillage du siège
20 : 35121-QBHA-A00 - Clé de verrouillage de coffre
21 : 77236-QSM-A00 - Joint pour serrure
22 : 75582-QSM-A00 - Clip de fixation de serrure
23 : 77240-QBHA-A00 - Câble de verrouillage du siège
24 : 77232-QSM-A00 - Crochet de verrouillage du siège
25 : 95701-06012-07 - Vis hexagonale M6 x 12, noire
01 :
01 :

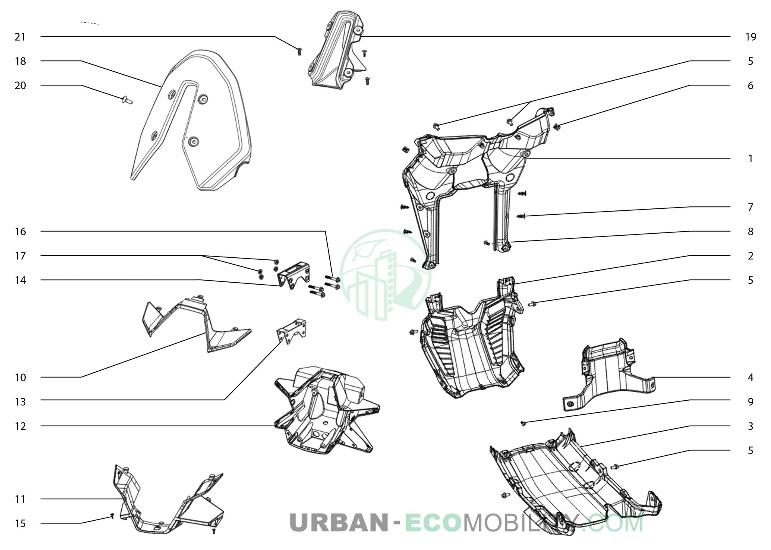

01 : 83565-QBHA-A00 - Cache avant
02 : 83555-QBHA-A00 - Couvercle avant inférieur
03 : 83556-QBHA-A00 - Couvercle arrière inférieur
04 : 83595-QBHA-A00 - Cache de carrosserie arrière
05 : 95701-06012-07 - Vis hexagonale M6 x 12, noire
06 : 90303-GCC-000 - Agrafe de fixation M4
07 : 90683-QSM-H00 - Rivet de fixation
08 : 93903-24480 - Vis autoperceuse M4 x 16, noire
09 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire
10 : 64320-QBHA-A00-P-CB14N - Kit carénage de dessus de phare, bleu
10 : 64320-QBHA-A00-P-MB01N - Kit carénage de dessus de phare, noir
10 : 64320-QBHA-A00-P-MG06N - Kit carénage de dessus de phare, gris
11 : 64330-QBHA-A00 - Kit carénage de dessous de phare
12 : 64340-QBHA-A00 - Carénage d'arrière de phare avant
13 : 61311-QBHA-A00 - Support de phare avant
14 : 64311-QBHA-A00 - Enjoliveur de support de phare avant
15 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire
16 : 95701-06040-07 - Vis hexagonale M6 x 40, noire
17 : 90201-TGE-A00 - Écrou M6, noir
18 : 64100-QBHA-A00 - Bulle de protection avant
19 : 64111-QBHA-A00 - Support de bulle de protection

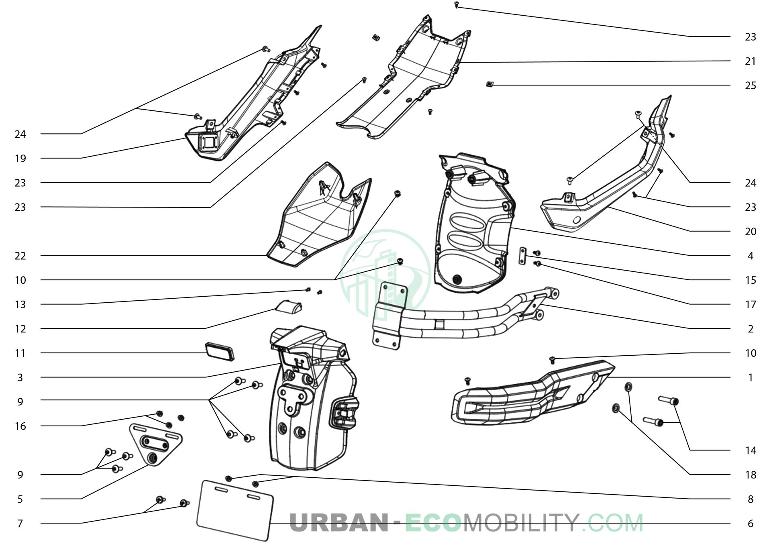

01 : 80118-QBHA-A00 - Pièce de protection latérale arrière
02 : 52151-QBHA-A00 - Support de pare-chocs arrière
03 : 80110-QBHA-A00 - Pièce de protection arrière
04 : 52150-QBHA-A00 - Doublure de pare-chocs arrière
05 : 50421-QBHA-A00 - Fixation pour support de plaque
06 : 80200-TAC-A01 - Support de plaque d'immatriculation
07 : 93500-QSM-C00 - Vis cruciforme M5 x 12, noire
09 : 95101-QSM-A00 - Vis allen M6
10 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire
11 : 33741-TMG-A00 - Catadioptre arrière
12 : 33720-QBHA-A00 - Feu d'éclairage de plaque
13 : 93500-QBHA-A00 - Vis cruciforme M3 x 6
14 : 96700-08020-08 - Vis allen M8 x 30
15 : 51516-QBHA-A00 - Pièce de support de carénage arrière
17 : 93903-0308-08 - Vis autoperceuse M3 x 8
18 : 94111-08800 - Rondelle grower M8
19 : 77214-QBHA-A00-P-MB01N - Carénage arrière droit
20 : 77215-QBHA-A00-P-MB01N - Carénage arrière gauche
21 : 77213-QBHA-A00 - Carénage arrière central
22 : 77255-QBHA-A00 - Carénage de dessous de feu arrière
23 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire

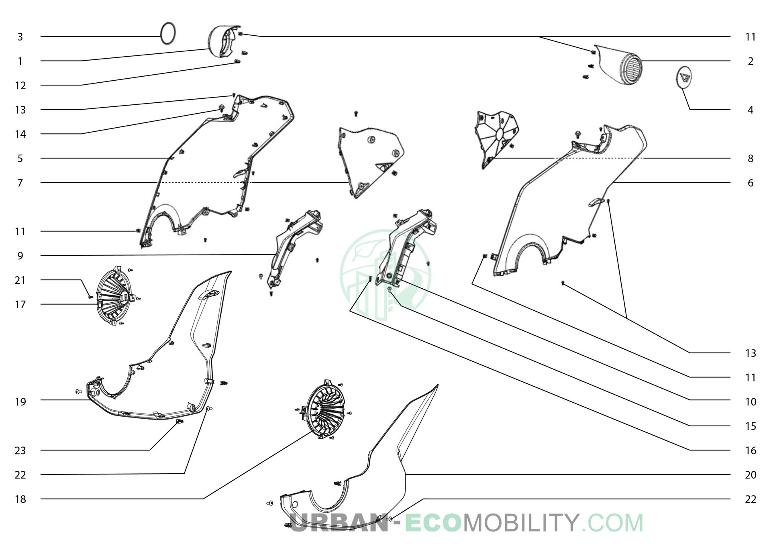

01 : 83567-QBHA-A00-P-CB14N - Cache décoratif latéral gauche, bleu
01 : 83567-QBHA-A00-P-MB01N - Cache décoratif latéral gauche, noir
01 : 83567-QBHA-A00-P-MG06N - Cache décoratif latéral gauche, gris nardo
02 : 83566-QBHA-A00-P-CB14N - Cache décoratif latéral droit, bleu
02 : 83566-QBHA-A00-P-MB01N - Cache décoratif latéral droit, noir
02 : 83566-QBHA-A00-P-MG06N - Cache décoratif latéral droit, gris nardo
03 : 83517-TBG-C010 - Logo latéral droit, rond
04 : 83516-TBG-C010 - Logo latéral gauche, rond
05 : 83525-QBHA-A00-P-MB03N - Carénage latéral gauche, graphite
06 : 83515-QBHA-A00-P-MB03N - Carénage latéral droit, graphite
07 : 83530-QBHA-A00 - Revêtement pour carénage supérieur avant gauche
08 : 83430-QBHA-A00 - Revêtement pour carénage supérieur avant droit
09 : 80136-QBHA-A00-P-MB01N - Pièce de carénage latéral gauche
10 : 80135-QBHA-A00-P-MB01N - Pièce de carénage latéral droit
11 : 90303-GCC-000 - Agrafe de fixation M4
12 : 83960-QBHA-A00 - Clip de fixation de carénage
13 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire
14 : 95701-06012-07 - Vis hexagonale M6 x 12, noire
15 : 95101-QSM-A00 - Vis allen M6
16 : 90683-QSM-H00 - Rivet de fixation
17 : 50625-QBHA-A00-P-MB05N - Carénage latéral droit, rond
18 : 50615-QBHA-A00-P-MB05N - Carénage latéral droit, rond
19 : 83545-QBHA-A00-P-MB01N - Cache inférieur gauche, noir
20 : 83535-QBHA-A00-P-MB01N - Cache inférieur droit, noir
21 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire

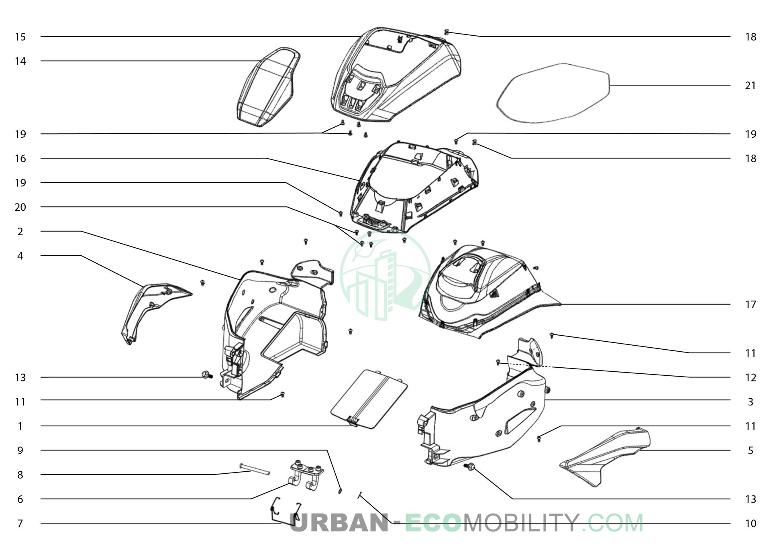

01 : 80130-QBHA-A00 - Cache interne de compartiment de rangement
02 : 80145-QBHA-A00 - Partie gauche du compartiment de rangement
03 : 80144-QBHA-A00 - Partie droite du compartiment de rangement
04 : 80165-QBHA-A00-P-MB01N - Carénage latéral gauche de compartiment de rangement, noir
05 : 80155-QBHA-A00-P-MB01N - Carénage latéral droit de compartiment de rangement, noir
06 : 40533-QBHA-A00 - Charnière de coffre
07 : 80140-QBHA-A00 - Ressort pour couvercle de compartiment de rangement
08 : 77211-QBHA-A00 - Axe interne charnière de coffret
09 : 94102-08800 - Rondelle plate M8
10 : 94201-16180 - Goupille fendue 1,6 x 18
11 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire
12 : 93500-06012-1G - Vis cruciforme M6 x 12, noire
13 : 95701-06012-07 - Vis hexagonale M6 x 12, noire
14 : 80131-QBHA-A00-P-MB01N - Carénage de couvercle de compartiment de rangement
15 : 80121-QBHA-A00-P-CB14N - Carénage bleu de compartiment de rangement
15 : 80121-QBHA-A00-P-MB01N - Carénage noir de compartiment de rangement
15 : 80121-QBHA-A00-P-MG06N - Carénage gris de compartiment de rangement
16 : 80126-QBHA-A00 - Paneau de compartiment de rangement
17 : 80137-QBHA-A00 - Clapet étanche pour compartiment de rangement
18 : 90303-GCC-000 - Agrafe de fixation M4
19 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire
20 : 93500-06012-0H - Vis cruciforme M6 x 12
21 : 83902-QBHA-A00 - Joint d'étanchéité de compartiment de rangement

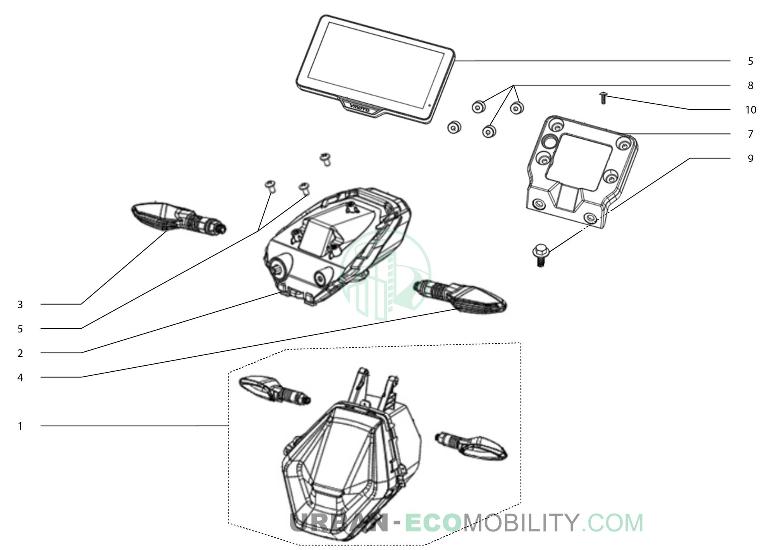

01 : 33100-QBHA-A001 - Phare avant complet
02 : 33700-QBHA-A00 - Feu arrière complet
03 : 33450-QBHA-A00 - Clignotant arrière gauche
04 : 33400-QBHA-A00 - Clignotant arrière droit
05 : 93500-06012-1G - Vis cruciforme M6 x 12, noire
06 : 37200-QBHA-A00 - Compteur kilométrique complet
07 : 53133-QBHA-A00 - Support de compteur de vitesse
08 : 37300-QSM-A00 - Joint pour fixation de compteur

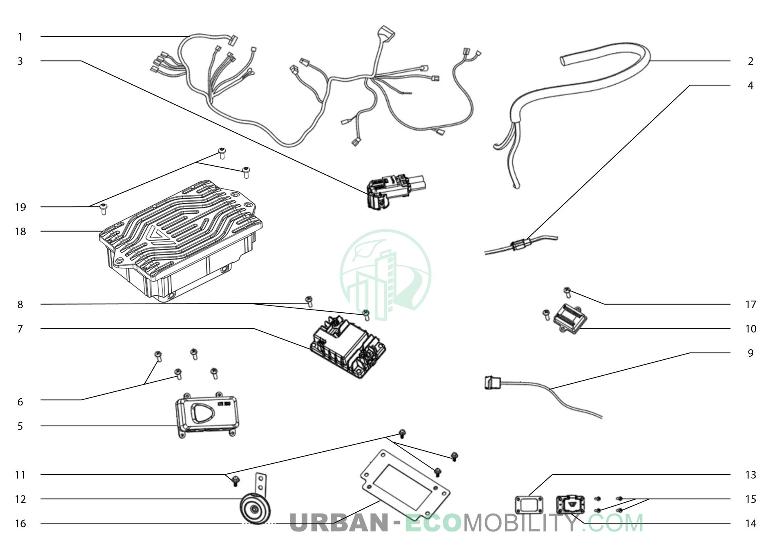

01 : 32100-QBHA-A00 - Faisceau électrique principal (L1e)
02 : 32200-QBHA-A00 - Faisceau électrique secondaire
03 : 32108-QBHA-A00 - Câble de connexion de batterie
04 : 32150-QBHA-A00 - Câble de feu arrière
05 : 30200-QBHA-A00-4GEU-V - Unité de contrôle électronique, Europe 4G
06 : 93500-05012-0H - Vis cruciforme M5 x 12
07 : 32300-QBHA-A00 - Faisceau DC/DC
08 : 93506-TAC-A00 - Vis cruciforme M6 x 25
09 : 35401-QSM-D00 - Interface USB
10 : 35402-QBHA-A00 - Convertisseur USB
11 : 95701-06012-07 - Vis hexagonale M6 x 12, noire
12 : 38110-QBHA-A00 - Klaxon complet
13 : 77217-QSM-H00 - Pièce de montage de prise de charge
14 : 35310-QBHA-A00 - Prise de charge
15 : 93500-04012-1G - Vis cruciforme M4 x 12, noire
16 : 50149-QBHA-A00 - Plaque de fixation de convertisseur DC/DC
17 : 93500-06012-0H - Vis cruciforme M6 x 12

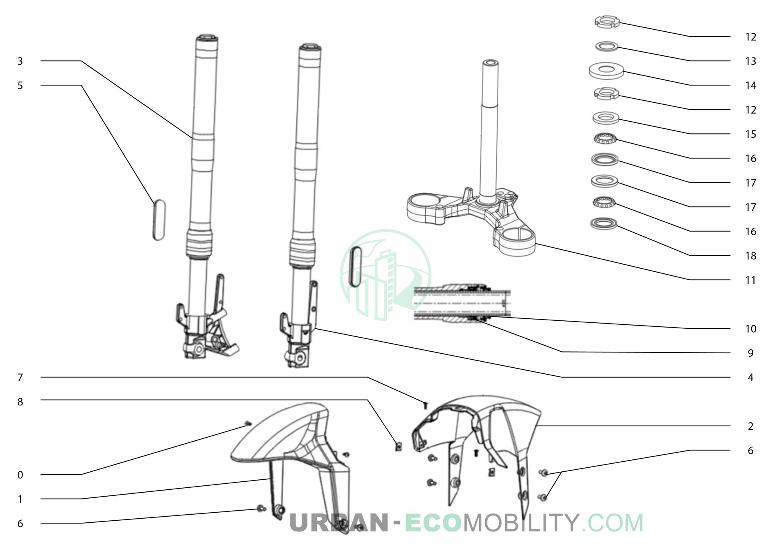

01 : 61110-QBHA-A00-P-MB01N - Garde-boue avant, peint
02 : 61120-QBHA-A00 - Partie arrière, garde-boue avant
03 : 51400-QBHA-A00 - Amortisseur avant droit
04 : 51500-QBHA-A00 - Amortisseur avant gauche
05 : 33743-QSM-AE1 - Catadioptre latéral avant
06 : 95101-QSM-A00 - Vis allen M6
07 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire
08 : 90303-GCC-000 - Agrafe de fixation M4
09 : 91255-QSM-A00 - Joint d'étanchéité de fourche
10 : 91254-QSM-A00 - Anneau anti-poussière de fourche
11 : 53200-QBHA-A00 - Potence de direction
12 : 53220-QBHA-A00 - Écrou de potence de direction
13 : 50304-QBHA-A00 - Joint pour roulement de direction
14 : 53237-QBHA-A00 - Cache poussière de direction
15 : 53211-QBHA-A00 - Anneau supérieur de direction
16 : 53210-QBHA-A00 - Cage à billes de direction

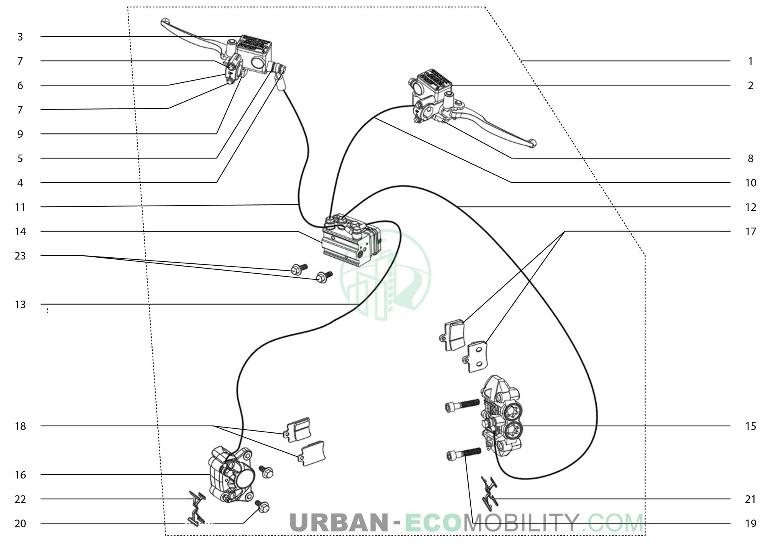

01 : 47000-QBHA-A00 - Système de freinage complet
02 : 45100-QSM-D01-M1 - Ensemble pompe de frein avant
03 : 43100-QBHA-A00 - Ensemble pompe de frein arrière
04 : 90145-QSM-A00 - Bouchon de vidange
05 : 90545-TGF-A00 - Rondelle cuivre pour conduite de frein
06 : 45517-QSM-A00 - Pièce de support de frein
07 : 90102-QSM-A00 - Vis hexagonale M6 x 22
08 : 35340-QBHA-A00 - Interrupteur de phare
09 : 35345-QBHA-A00 - Interrupteur de phare, frein arrière
10 : 45400-QBHA-A00 - Conduite de frein avant, vers la valve
11 : 43400-QBHA-A00 - Conduite de frein arrière, vers la valve
12 : 45200-QBHA-A00 - Conduite de frein avant, vers l'étrier
13 : 43200-QBHA-A01 - Conduite de frein arrière, vers l'étrier
14 : 47100-QBHA-A00 - Valve de contrôle de freinage
15 : 45300-QSM-H00-M1 - Étrier de frein avant
16 : 43300-QSM-H00-M1 - Étrier de frein arrière
17 : 45310-QBHA-A00 - Plaquette de frein avant
18 : 43310-QBHA-A00 - Plaquette de frein arrière
19 : 90156-QSM-H00 - Vis hegaxonale M10 x 50
20 : 90155-QSM-H00 - Vis d'étrier de frein M8 x 18, noire
21 : 45108-QSM-H00-M1 - Ressort de levier de frein arrière

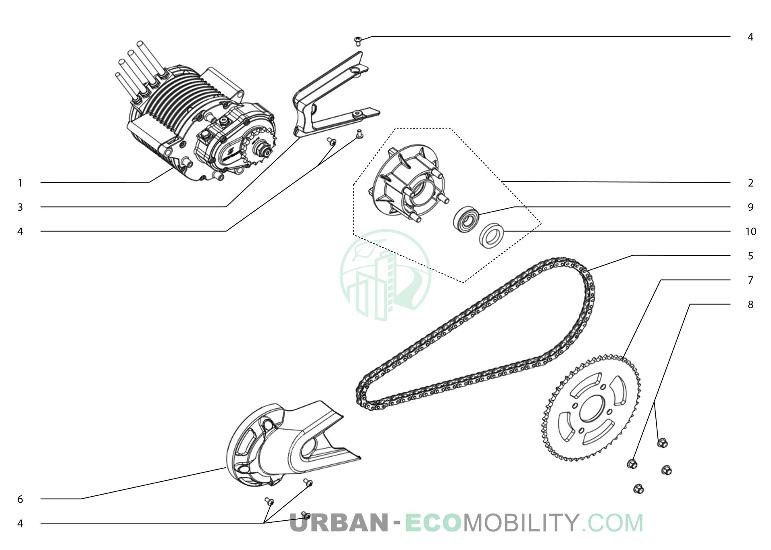

01 : 31100-QBHA-A00 - Ensemble moteur, 9000W
02 : 41180-QBHA-A00 - Ensemble pour support de pignon
03 : 40534-QBHA-A00 - Guide de chaîne principal
04 : 93500-06012-0H - Vis cruciforme M6 x 12
05 : 40530-QBHA-A00 - Chaîne de transmission, 428 x 94 mm
06 : 40525-QBHA-A00 - Cache de pignon de chaîne
07 : 41170-QBHA-A00 - Pignon de chaîne, 52 dents
08 : 90306-TAC-A00 - Écrou de blocage M10

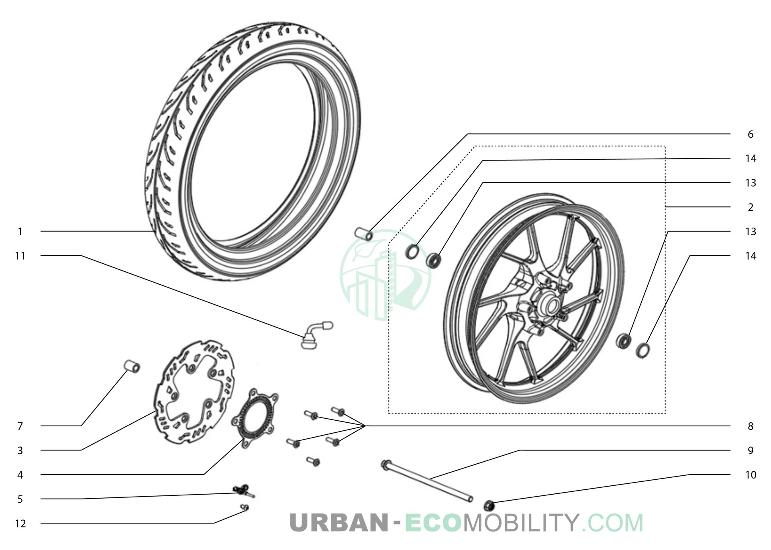

01 : 44701-QSM-H00-M1 - Pneumatique avant 100/80-17 P99, tubeless
02 : 44800-QBHA-A00 - Roue avant
03 : 45251-QBHA-A00 - Disque de frein avant
04 : 44820-QBHA-A00 - Plaque de fixation de couronne avant
05 : 31700-QBHA-A00 - Capteur de vitesse, roue avant
06 : 44311-QSM-H00 - Entretoise d'axe de roue avant 2
07 : 44311-QSM-A00 - Entretoise d'axe de roue avant
08 : 90105-QSM-A00 - Vis de disque de frein M8 x 25
09 : 44301-QSM-H00 - Axe de roue avant
10 : 90307-QSM-A00 - Écrou de blocage M12
11 : 42702-QHBA-A00 - Valve de gonflage, coudée
12 : 93500-06012-0H - Vis cruciforme M6 x 12

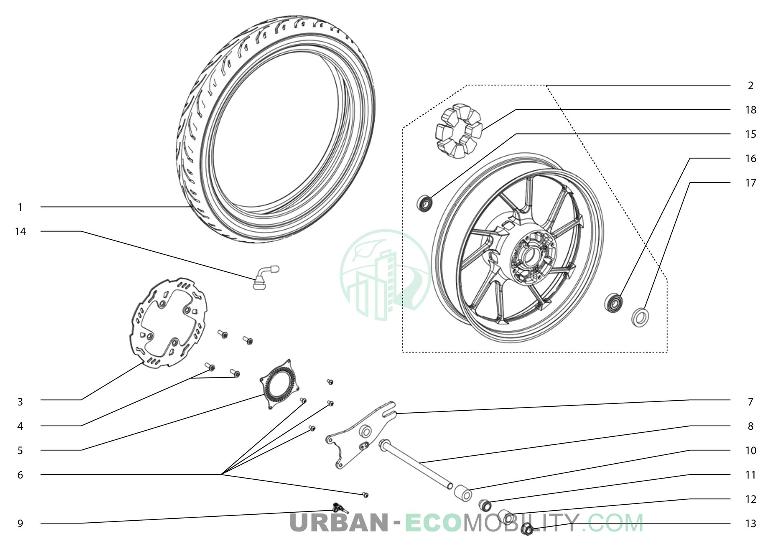

01 : 42701-QSM-H00-M1 - Pneumatique arrière 120/70-17 CY197, tubeless
02 : 42810-QBHA-A00 - Roue arrière
03 : 41300-QBHA-A00 - Disque de frein arrière
04 : 90105-QSM-A00 - Vis de disque de frein M8 x 25
05 : 42820-QBHA-A00 - Plaque de fixation de couronne arrière
06 : 93500-06012-0H - Vis cruciforme M6 x 12
07 : 43120-QBHA-A00 - Support d'étrier de frein arrière
08 : 42301-QBHA-A00 - Axe de roue arrière
09 : 31600-QBHA-A00 - Capteur de vitesse, roue arrière
10 : 42311-QBHA-A00 - Bague gauche d'axe de roue arrière
11 : 42313-QBHA-A00 - Entretoise de centrage d'axe de roue arrière
12 : 42312-QBHA-A00 - Bague droite d'axe de roue arrière
13 : 95306-QBHA-A00 - Écrou de blocage M16
14 : 42702-QHBA-A00 - Valve de gonflage, coudée
15 : 42810-QBHA-A00-01 - Roulement 6203 2RS
16 : 42810-QBHA-A00-02 - Roulement 6303 2RS

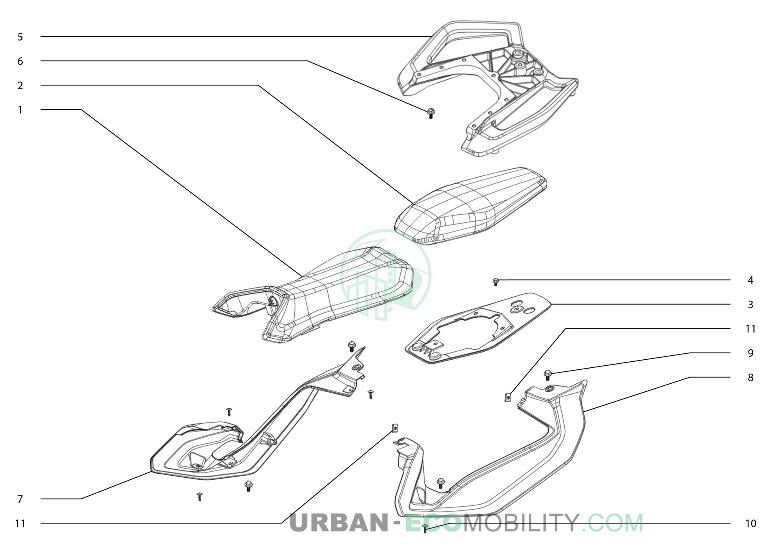

01 : 77210-QBHA-A00 - Siège avant complet
02 : 77200-QBHA-A00 - Siège arrière complet
03 : 77302-QBHA-A00 - Pièce de montage de siège arrière
04 : 95701-06016-07 - Vis hexagonale M6 x 16, noire
05 : 50400-QBHA-A00 - Partie cadre arrière
06 : 95701-06016-07 - Vis hexagonale M6 x 16, noire
07 : 83520-QBHA-A00-P-CB14N - Cache arrière droit, bleu
07 : 83520-QBHA-A00-P-MB01N - Cache arrière droit, noir
07 : 83520-QBHA-A00-P-MG06N - Cache arrière droit, gris nardo
08 : 83620-QBHA-A00-P-CB14N - Cache arrière gauche, bleu
08 : 83620-QBHA-A00-P-MB01N - Cache arrière gauche, noir
08 : 83620-QBHA-A00-P-MG06N - Cache arrière gauche, gris nardo
09 : 95701-06012-07 - Vis hexagonale M6 x 12, noire

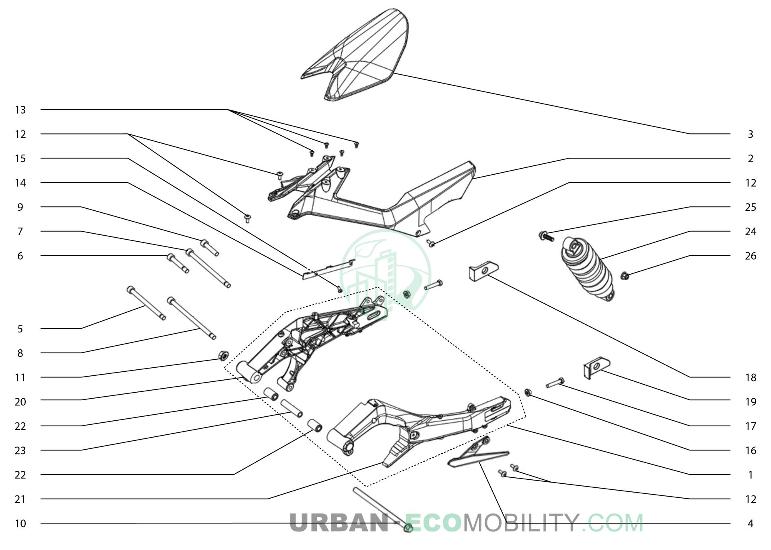

01 : 52100-QBHA-A00 - Bras oscillant complet
02 : 41171-QBHA-A00 - Cache supérieur de pignon principal
03 : 80101-QBHA-A00 - Pare-boue arrière
04 : 41172-QBHA-A00 - Cache inférieur de pignon principal
05 : 52315-QBHA-A00 - Axe 1 de fixation de bras oscillant
06 : 52316-QBHA-A00 - Axe 2 de fixation de bras oscillant
07 : 52317-QBHA-A00 - Axe 3 de fixation de bras oscillant
08 : 52318-QBHA-A00 - Axe 4 de fixation de bras oscillant
09 : 52319-QBHA-A00 - Axe 5 de fixation de bras oscillant
10 : 52101-QBHA-A00 - Axe de bras oscillant
11 : 90307-QSM-A00 - Écrou de blocage M12
12 : 95101-QSM-A00 - Vis allen M6
13 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire
14 : 84704-QBHA-A00 - Bande de support sur bras oscillant
15 : 93500-05012-1G - Vis cruciforme M5 x 12, noire
17 : 93301-08040-0H - Vis hexagonale M8 x 40
18 : 40531-QBHA-A00 - Guide de chaîne à droite
19 : 40532-QBHA-A00 - Guide de chaîne à gauche
20 : 52102-QBHA-A00 - Partie droite du bras oscillant
21 : 52104-QBHA-A00 - Partie gauche du bras oscillant
22 : 52105-QBHA-A00 - Bague d'axe de bras oscillant
23 : 52103-QBHA-A00 - Entretoise d'axe de bras oscillant
24 : 52400-QSM-H00-M1 - Amortisseur arrière
