CATALOGUE PIÈCES DÉTACHÉES // SUPER SOCO // CPX

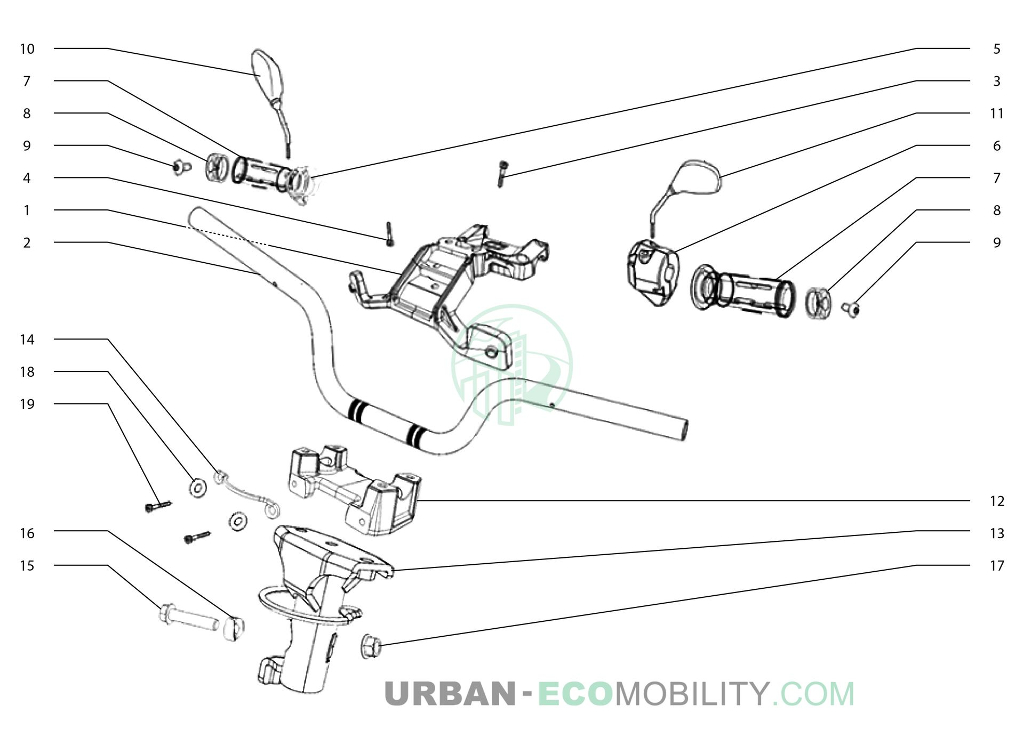

01 : 53131-TBG-C00 - Dessus de potence de guidon
01 : 53131-QSM-C00 - Dessus de potence de guidon
02 : 53100-TBG-A00 - Tube de guidon
03 : 96700-06016-07 - Vis allen M6 x 16, noire
04 : 96700-06016-08 - Vis allen M6 x 16
05 : 35150-TBG-A00 - Ensemble poignée et commande à droite
06 : 35200-QSM-A70 - Interrupteur, poignée gauche
07 : 30400-TAC-EC0 - Poignée gauche en caoutchouc
08 : 53105-TAC-EC0 - Embout de poignée de guidon
09 : 96700-06016-07 - Vis allen M6 x 16, noire
10 : 88110-QSM-A50 - Rétroviseur droit, complet
11 : 88120-QSM-A50 - Rétroviseur gauche, complet
12 : 53230-TBG-A00 - Potence de direction supérieure
13 : 53110-TBG-A00 - Potence de guidon
14 : 53133-TBG-C00 - Clip de dessus de potence
15 : 95801-10045-07 - Vis hexagonale M10 x 45, noire
16 : 53124-TGF-A00 - Segment de verrouillage de potence
17 : 90306-TAC-A00 - Écrou de blocage M10

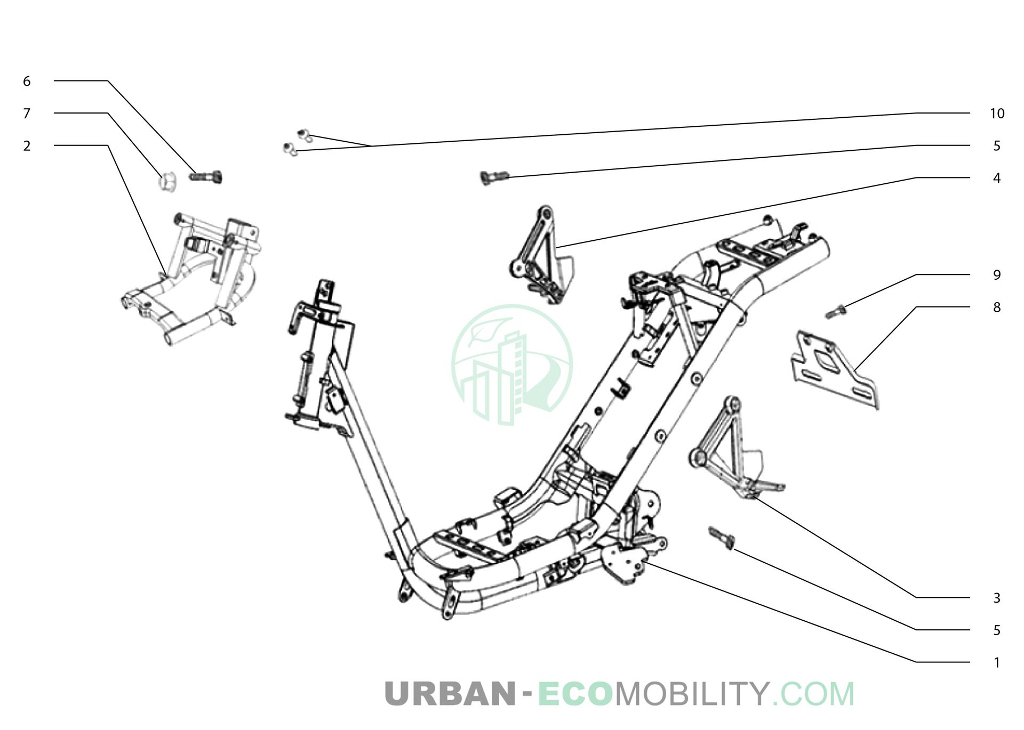

01 : 50100-TBG-A01 - Ensemble cadre complet
02 : 50310-TBG-C00 - Cadre de support avant
03 : 50750-TBG-C00 - Pièce de repose-pied passager gauche
04 : 50650-TBG-C00 - Pièce de repose-pied passager droite
05 : 95701-08025-08 - Vis hexagonale M8 x 25
06 : 95801-TBG-A00 - Vis hexagonale M8 x 50
08 : 50420-TBG-A00 - Support de plaque d'immatriculation

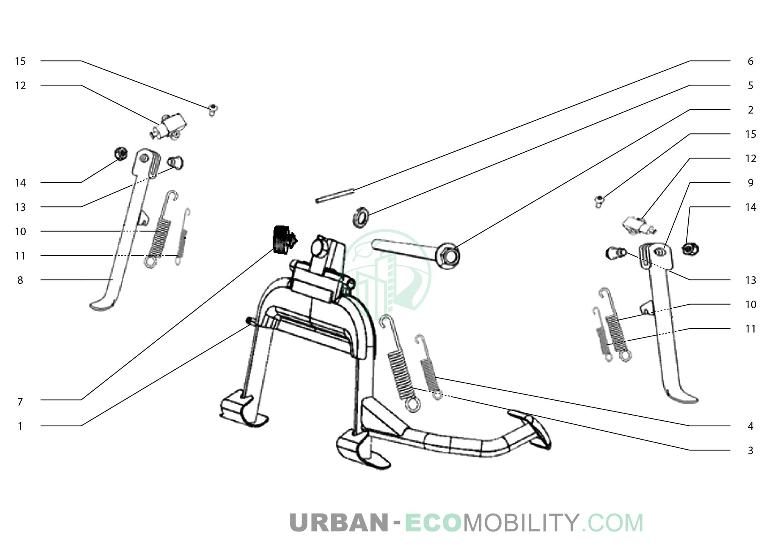

01 :
50540-TBG-A00 - Béquille centrale
02 : 50550-TBG-A00 - Axe de béquille centrale
03 : 95014-TAC-A00 - Ressort de béquille centrale
04 : 95015-TAC-EC0 - Ressort secondaire de béquille centrale
05 : 94102-10800 - Rondelle plate M10
06 : 94201-30250 - Goupille fendue 3 x 25
07 : 77206-TAC-A00 - Tampon de butée de béquille
08 : 50535-TBG-A00 - Béquille latérale, montage à gauche
09 : 50530-TBG-A00 - Béquille latérale, montage à droite
10 : 95014-72102 - Ressort de rappel de béquille latérale
11 : 95014-72112 - Ressort secondaire de béquille latérale
12 : 35160-TBG-A00 - Interrupteur de béquille latérale
13 : 90110-QSM-F00 - Axe de béquille latérale

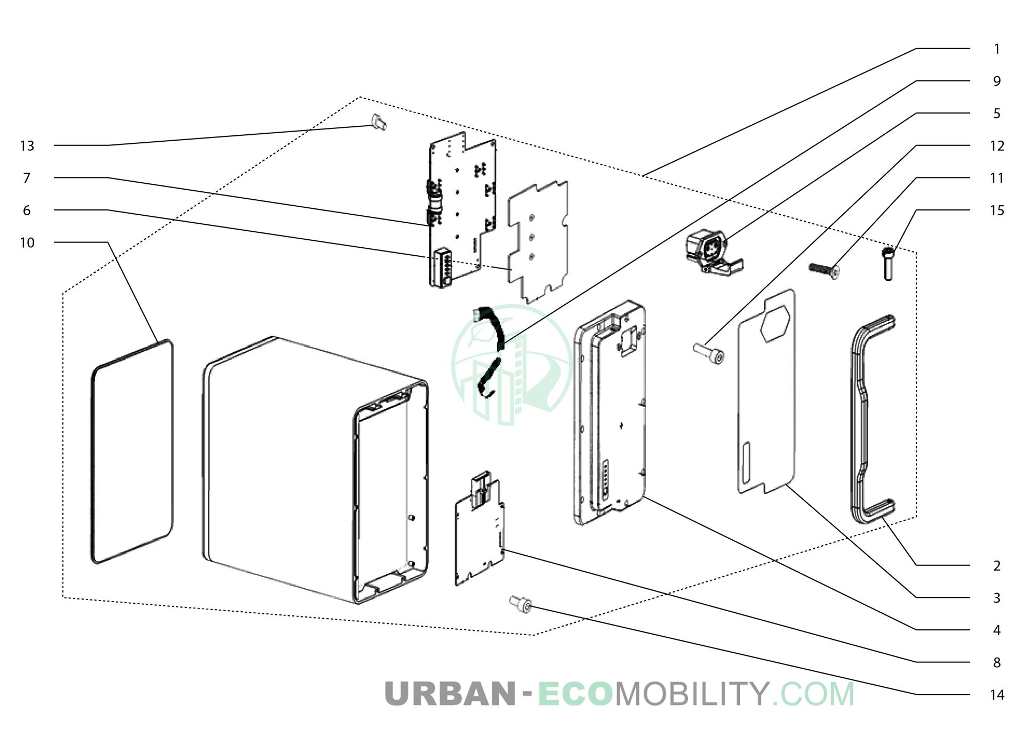

01 : 31500-TBG-A00-M1 - Batterie complète 60V, 45AH
02 : 31512-TBG-A00-M1 - Poignée de batterie
03 : 31500-TBG-A00-S1 - Étiquette de maintenance de la batterie
04 : 31511-TBG-A00-M1 - Cache supérieur de batterie
05 : 31514-TBG-A00 - Prise de charge de batterie
06 : 31533-TBG-A00-M1 - Cache de protection du BMS
07 : 31530-TBG-A00-M1 - Circuit imprimé A, BMS batterie 60V, 45AH
08 : 31531-TBG-A00-M1 - Circuit imprimé B, BMS batterie 60V, 45AH
09 : 31532-TBG-A00-M1 - Câble de connexion du circuit BMS
10 : 31518-TBG-A00 - Caoutchouc de fond de batterie
11 : 31519-QSM-F00 - Vis torx M4 x 18
12 : 96700-04014-07 - Vis allen M4 x 14
13 : 96700-04008-07 - Vis allen M4 x 8

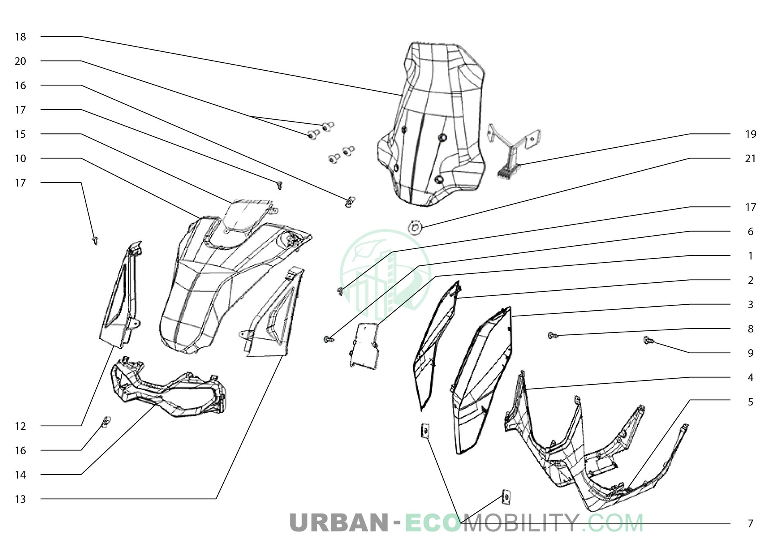

01 : 50502-TBG-A00 - Plaque pour composants électroniques
02 : 64350-TBG-C00-S-MB01N - Carénage avant droit, noir
02 : 64350-TBG-C00-S-MS08M - Carénage avant droit, argent
02 : 64350-TBG-C00-S-MG06N - Carénage avant droit, gris nardo
03 : 64355-TBG-C00-S-MB01N - Carénage avant gauche, noir
03 : 64355-TBG-C00-S-MS08M - Carénage avant gauche, argent
03 : 64355-TBG-C00-S-MG06N - Carénage avant gauche, gris nardo
04 : 83520-TBG-A00 - Cache arrière droit
05 : 83620-TBG-A00 - Cache arrière gauche
06 : 95701-06012-08 - Vis hexagonale M6 x 12
07 : 90303-GCC-000 - Agrafe de fixation M4
08 : 93903-QSM-A00 - Vis cruciforme M4 x 12
09 : 93500-QSM-C00 - Vis cruciforme M5 x 12, noire
10 : 64300-TBG-C00-S-MB02N-ST008 - Carénage avant, peint, autocollant noir et rouge
10 : 64300-TBG-C00-S-MB02N-ST015 - Carénage avant, peint, autocollant noir et jaune
10 : 64300-TBG-C00-S-MB03P : Carénage avant, noir
12 : 64301-TBG-C00 - Carénage, partie avant droite
13 : 64302-TBG-C00 - Carénage, partie avant gauche
14 : 64305-TBG-C00-S-MG07M - Carénage de contour de phare, gris
15 : 64303-TBG-C00 - Carénage, partie haute
16 : 90303-GCC-000 - Agrafe de fixation M4
17 : 93903-QSM-A00 - Vis cruciforme M4 x 12
18 : 64100-TBG-C01 - Bulle de protection avant
19 : 64111-TBG-C00 - Support de bulle de protection
20 : 95101-QSM-A00 - Vis allen M6
21 : 83542-TBG-C000 - Pastille pour fixation de bulle de protection

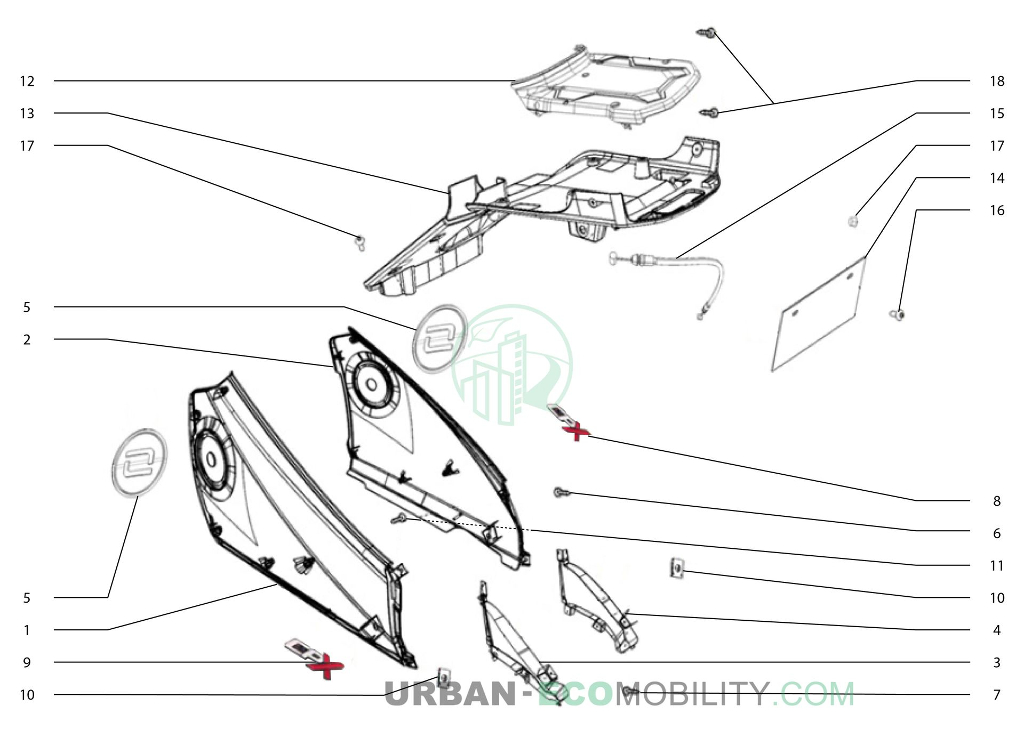

01 : 83600-TBG-C00-S-MB01N - Carénage latéral noir, aile gauche
01 : 83600-TBG-C00-S-MS08M - Carénage latéral argent, aile gauche
01 : 83600-TBG-C00-S-MG06N - Carénage latéral gris nardo, aile gauche
02 : 83500-TBG-C00-S-MB01N - Carénage latéral noir, aile droite
02 : 83500-TBG-C00-S-MS08M - Carénage latéral argent, aile droite
02 : 83500-TBG-C00-S-MG06N - Carénage latéral gris nardo, aile droite
03 : 83605-TBG-A00 - Support d'aile gauche
04 : 83505-TBG-A00 - Support d'aile droite
05 : 83516-QSM-A00 - Insigne Super Soco rond, logo
06 : 93903-24480 - Vis autoperceuse M4 x 16, noire
07 : 93903-QSM-A00 - Vis cruciforme M4 x 12
08 : 83502-TBG-C00 - Insigne logo CPX, à droite
09 : 83602-TBG-C00 - Insigne logo CPX, à gauche
10 : 90303-GCC-000 - Agrafe de fixation M4
11 : 93500-QSM-C00 - Vis cruciforme M5 x 12, noire
12 : 83700-TBG-A00 - Cache de dessus, cadre arrière
13 : 50503-TBG-A00 - Carénage inférieur, partie arrière
14 : 80200-TAC-A00 - Support de plaque d'immatriculation
15 : 77240-TBG-A00 - Câble de verrouillage du siège

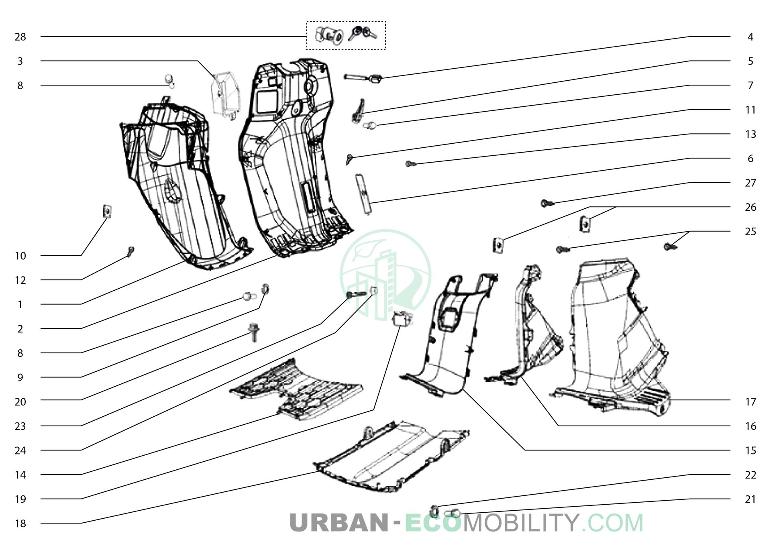

01 : 61110-TBG-A00 - Carénage avant, bas
02 : 81141-TBG-A00 - Tablier intérieur avant
03 : 64460-TBG-A00 - Boîte à gants, rangement avant
04 : 35400-TAC-A00 - Interface USB
05 : 81132-TBG-A00 - Crochet de transport
06 : 81133-TBG-A00 - Petit cache de tablier
07 : 90111-QSM-A10 - Vis hexagonale M6
08 : 95701-06012-08 - Vis hexagonale M6 x 12
09 : 94100-TBG-A00 - Rondelle plate M6, noire
10 : 90303-GCC-000 - Agrafe de fixation M4
11 : 93903-QSM-A10 - Vis autoperceuse M4 x 12, noire
12 : 93903-QSM-A00 - Vis cruciforme M4 x 12
13 : 93903-24480 - Vis autoperceuse M4 x 16, noire
14 : 64310-TBG-A00 - Repose-pieds central
15 : 83750-TBG-A00 - Cache central de dessous de siège
16 : 83760-TBG-A00 - Cache droit de dessous de siège
17 : 83765-TBG-A00 - Cache gauche de dessous de siège
18 : 50621-TBG-A00 - Cache de bas de caisse
19 : 35310-TBG-A00 - Prise de charge
20 : 90111-QSM-A10 - Vis hexagonale M6
21 : 95701-06012-08 - Vis hexagonale M6 x 12
22 : 94100-TBG-A00 - Rondelle plate M6, noire
23 : 93500-04012-1G - Vis cruciforme M4 x 12, noire
25 : 93903-QSM-A00 - Vis cruciforme M4 x 12
26 : 90303-GCC-000 - Agrafe de fixation M4

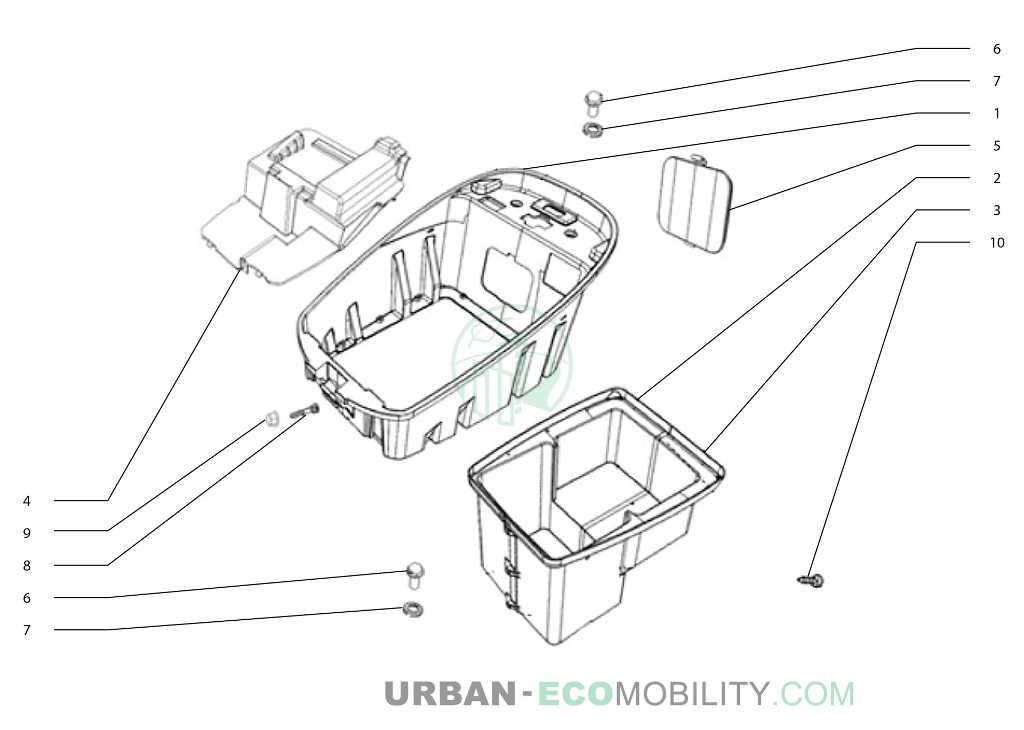

01 : 81250-TBG-A00 - Carénage de contour de coffre
02 : 81255-TBG-A00 - Partie droite du coffre
03 : 81256-TBG-A00 - Partie gauche du coffre
04 : 80101-TBG-A00 - Cache pour compartiment de batterie
05 : 81252-TBG-A00 - Cache pour contrôleur, coffre
06 : 95701-06012-07 - Vis hexagonale M6 x 12, noire
07 : 94100-TBG-A00 - Rondelle plate M6, noire

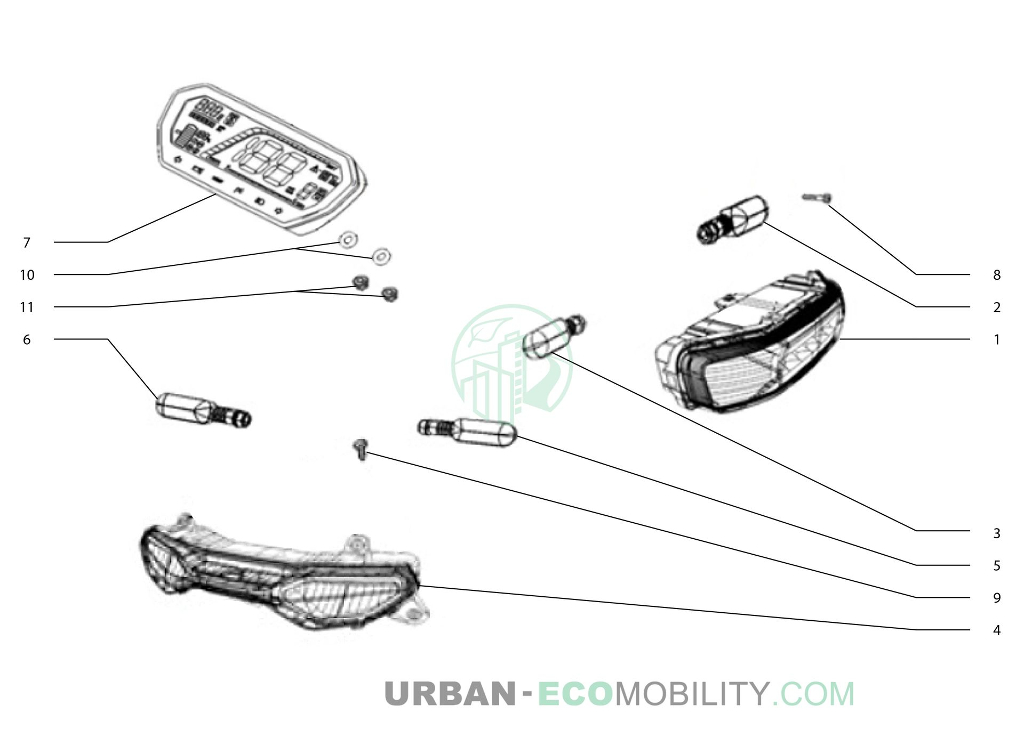

01 : 33700-TBG-A00 - Feu arrière complet
02 : 33400-TBG-A10 - Clignotant droit
03 : 33450-TBG-A10 - Clignotant gauche
04 : 33100-TBG-C00 - Phare avant complet
05 : 33450-TBG-A00 - Clignotant avant gauche
06 : 33400-TBG-A00 - Clignotant avant droit
07 : 37200-TBG-A00 - Compteur kilométrique complet
08 : 91509-GE2-7605 - Vis cruciforme M5 x 11,5
09 : 93500-QSM-C00 - Vis cruciforme M5 x 12, noire

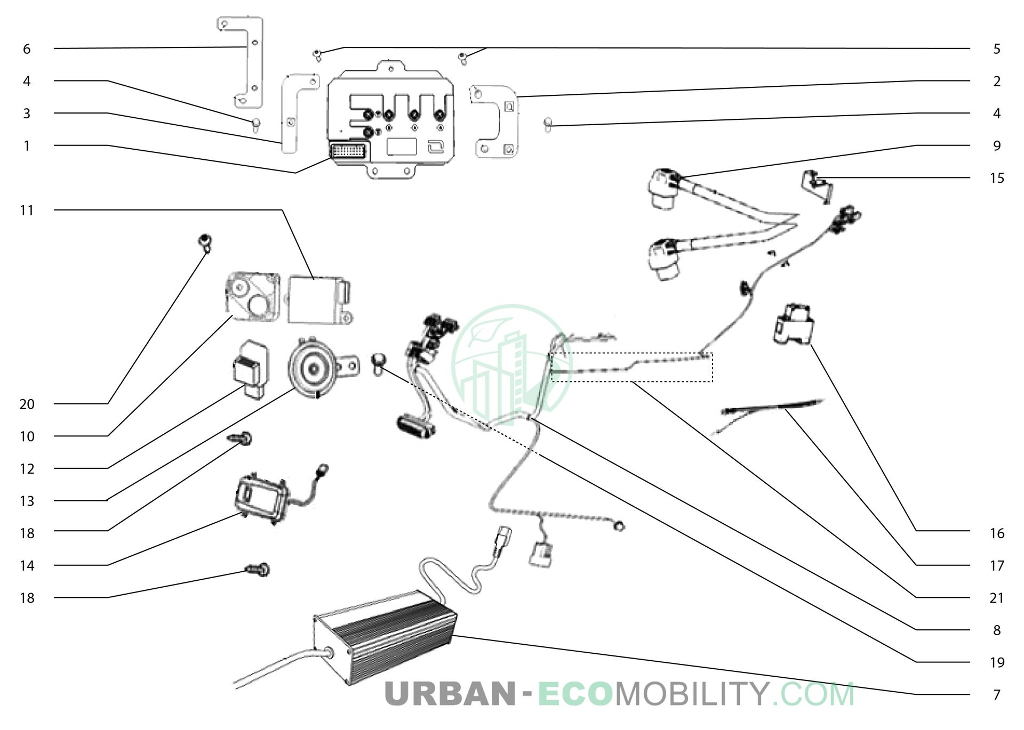

01 : 30100-TBG-C10-R00 - Contrôleur moteur, 3000W, 25 km
01 : 30100-TBG-C10-R10 - Contrôleur moteur, 3000W, 45 km
01 : 30100-TBG-C00-R20 - Contrôleur moteur, 4000W
02 : 50431-TBG-C10 - Patte de fixation droite du contrôleur
03 : 50432-TBG-C10 - Patte de fixation gauche du contrôleur
04 : 95701-06030-18 - Vis hexagonale M6 x 30
05 : 93500-06016-0G - Vis cruciforme M6 x 16
06 : 50431-TBG-A01 - Patte de fixation du contrôleur
07 : 35300-TBG-A00 - Chargeur CE 60V, 15A
07 : 35320-QSM-A50-T2 - Câble de charge standard EURO
08 : 32100-TBG-A00 - Faisceau électrique principal (L3e)
08 : 32100-TBG-C10 - Faisceau électrique principal (L1e)
09 : 32200-TBG-A00 - Faisceau électrique secondaire
11 : 32300-TAC-A00 - Faisceau DC/DC
12 : 38300-QSM-AF0 - Relai de clignotant
13 : 38110-TAC-A00 - Klaxon complet
14 : 30200-TBG-A00-NULL - Unité de commande électronique
14 : 30200-TBG-A00-4GEU - Unité de commande électronique (4GEU)
14 : 30200-TBG-A00-4GEU-V - Unité de commande électronique (4GEU)
14 : 30200-TBG-A00-4GCOL-V - Unité de commande électronique (4GCOL)
15 : 77232-TAC-A00 - Pièce de verrouillage du siège
16 : 35050-QSM-FA0 - Protection, coupe-circuit
17 : 32120-TBG-A00 - Câble de connexion au contrôleur de pression
18 : 93903-QSM-A00 - Vis cruciforme M4 x 12
19 : 95701-06012-08 - Vis hexagonale M6 x 12

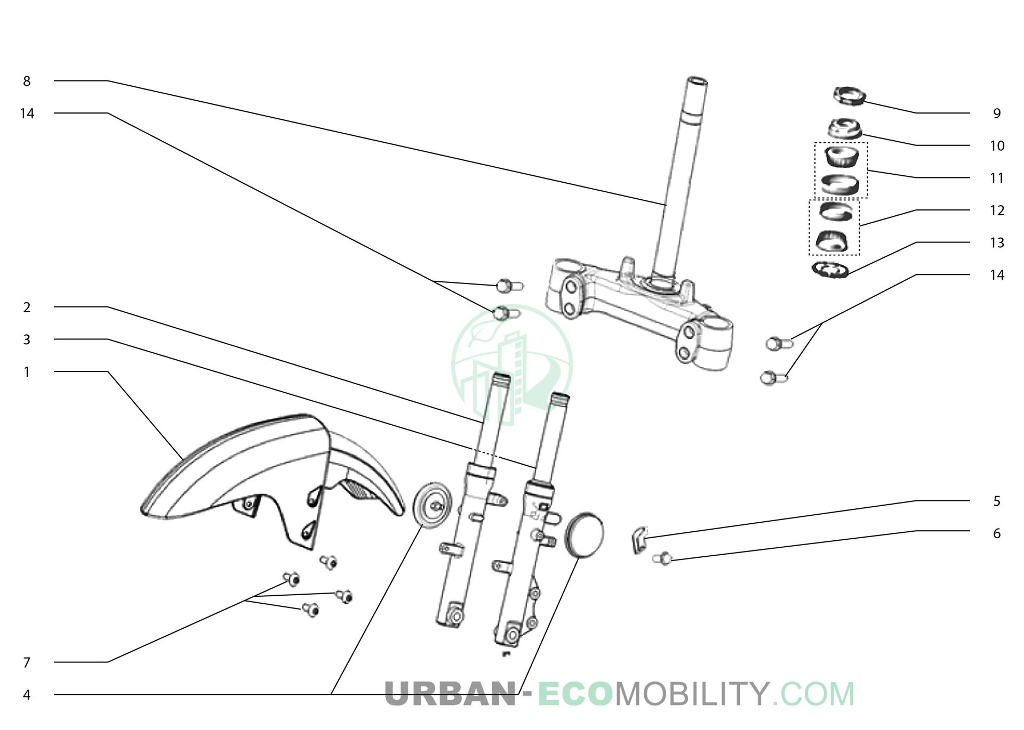

01 : 61100-TBG-C00-S-MB02N-ST008 - Garde-boue avant, peint, autocollant noir et rouge
01 : 61100-TBG-C00-S-MB02N-ST015 - Garde-boue avant, peint, autocollant noir
01 : 61100-TBG-C00-S-MB03P - Garde-boue avant, noir
02 : 51400-TBG-C00 - Amortisseur avant droit
02 : 51400-TBG-A20 - Amortisseur avant droit
03 : 51500-TBG-C00 - Amortisseur avant gauche
03 : 51500-TBG-C00 - Amortisseur avant gauche
04 : 33742-TAC-A01 - Catadioptre latéral
05 : 53205-TBG-A00 - Patte de support de frein
06 : 95701-06012-07 - Vis hexagonale M6 x 12, noire
07 : 95101-QSM-A00 - Vis allen M6
08 : 53200-TBG-A00-K - Potence de direction
09 : 50306-TBG-A00 - Écrou de blocage de roulement de direction
10 : 53220-TBG-A00 - Écrou de potence de direction
11 : 53216-TBG-A00-M1 - Ensemble roulement supérieur de direction
12 : 53217-TBG-A00-M1 - Ensemble roulement inférieur de direction
12 : 53217-TBG-A000-M1-01 - Ensemble roulement inférieur de direction
12 : 53217-TBG-A000-M1-02 - Ensemble roulement inférieur de direction

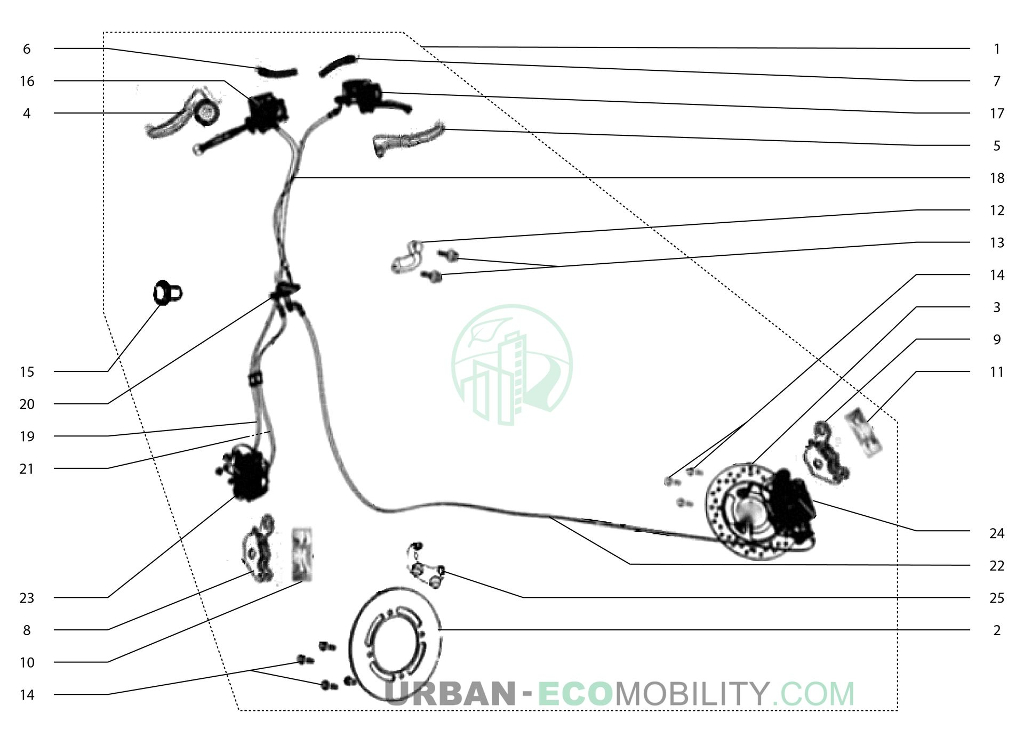

01 : 46000-TBG-A00 - Kit de freinage, complet
02 : 45251-QSM-F01 - Disque de frein avant
03 : 41300-TAC-A01 - Disque de frein arrière
04 : 53176-QSM-D00 - Levier de frein arrière
05 : 53175-QSM-D00 - Levier de frein avant
06 : 35345-QSM-A00 - Interrupteur de frein arrière
07 : 35340-QSM-A00 - Interrupteur de frein avant
08 : 45310-TBG-A00 - Plaquette de frein avant
09 : 43310-TBG-A00 - Plaquette de frein arrière
10 : 45108-QSM-C00 - Ressort de levier de frein avant
11 : 43108-TBG-A00 - Ressort de levier de frein arrière
12 : 45517-QSM-A00 - Pièce de support de frein
13 : 90102-QSM-A00 - Vis hexagonale M6 x 22
14 : 90105-QSM-A00 - Vis de disque de frein M8 x 25
15 : 95701-06030-18 - Vis hexagonale M6 x 30
16 : 43100-QSM-D01-M1 - Ensemble pompe de frein arrière
17 : 45100-QSM-D01-M1 - Ensemble pompe de frein avant
18 : 45200-TBG-A00 - Conduite de frein avant, vers la valve
19 : 43400-TBG-A00 - Conduite de frein arrière, vers la valve
20 : 43600-QSM-C00 - Raccord de conduite de frein, 3 voies, diamètre 6,5 mm
21 : 43500-TBG-A00 - Conduite de frein avant, vers l'étrier
22 : 43200-TBG-A00 - Conduite de frein arrière, vers l'étrier
23 : 45300-TBG-A00-M1 - Étrier de frein avant
01 :

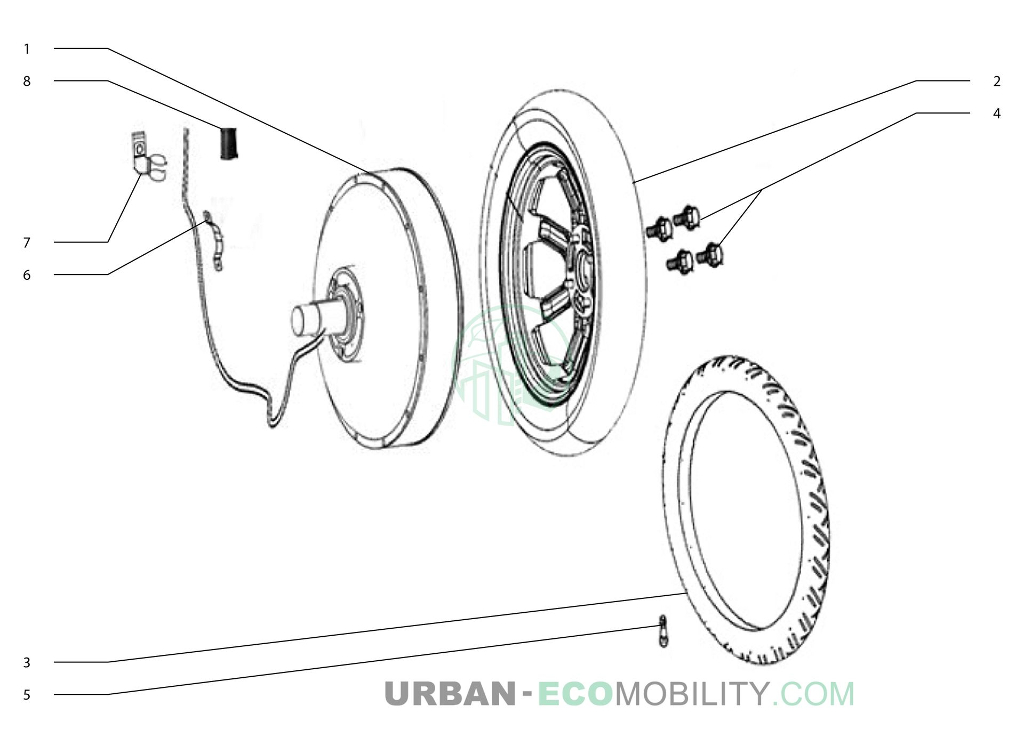

01 : 31100-TBG-C10 - Ensemble moteur, 3000W
01 : 31100-TBG-C00 - Ensemble moteur, 4000W
02 : 42800-TBG-A00 - Roue arrière
03 : 42701-TBG-A00 - Pneumatique 110/80-14 TL
04 : 97701-TBG-A00 - Vis de moyeu arrière
05 : 44702-TAC-A00 - Valve de gonflage, droite
06 : 50159-TBG-A00 - Patte de fixation de faisceau moteur

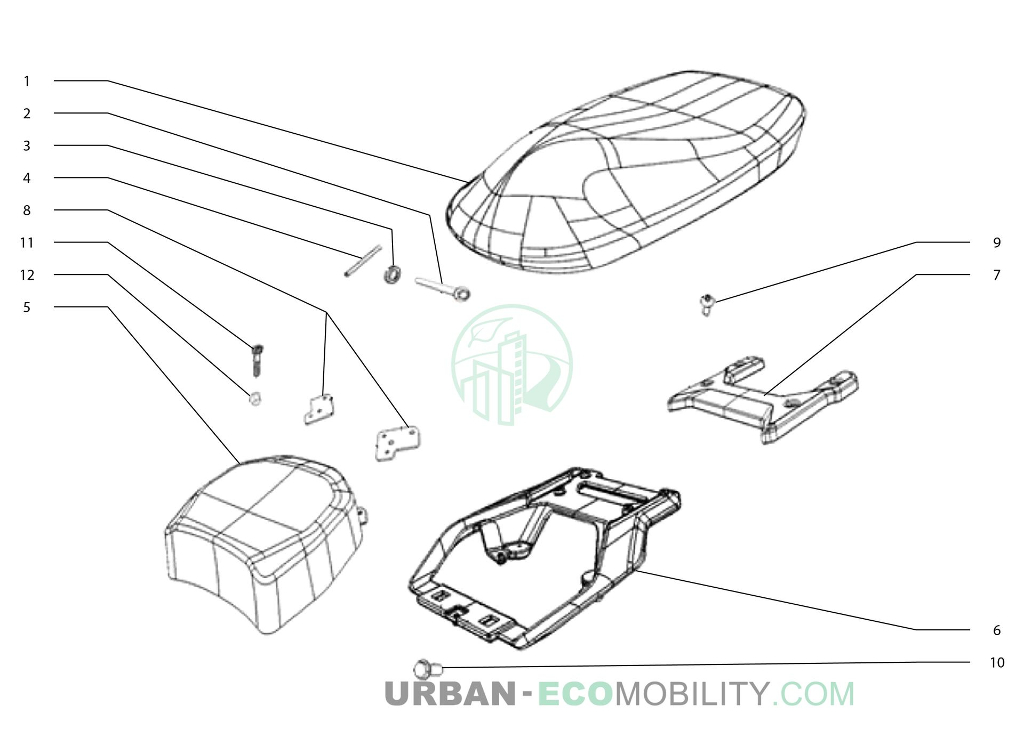

01 : 77200-TBG-C00 - Siège complet
02 : 77211-TAC-A00 - Axe d'ouverture de siège
03 : 94102-08800 - Rondelle plate M8
04 : 94201-16180 - Goupille fendue 1,6 x 18
05 : 77300-TBG-C00 - Ensemble, siège passager
06 : 50400-TBG-C00 - Support porte-bagage arrière
07 : 50406-TBG-C00 - Cache pour porte-bagage arrière
08 : 77301-TBG-C00 - Support pour siège passager
09 : 95101-TBG-A00 - Vis allen M6, noire
10 : 95701-08025-08 - Vis hexagonale M8 x 25

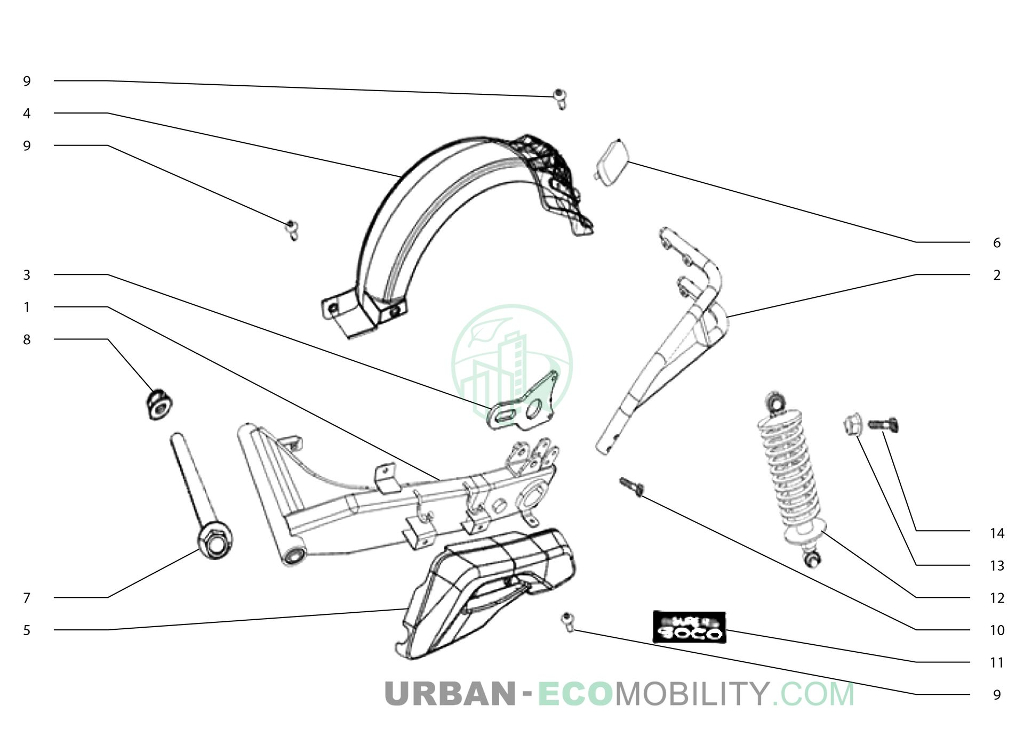

01 : 52100-TBG-A00 - Bras oscillant
02 : 52150-TBG-A00 - Support de pare-chocs arrière
03 : 43111-TBG-A00 - Support d'étrier de frein arrière
04 : 80100-TBG-A00 - Pare-boue arrière
05 : 80104-TBG-A00 - Carénage sur bras oscillant
06 : 33741-QSM-C01 - Catadioptre arrière
07 : 52101-TBG-A00 - Axe de bras oscillant
08 : 90307-QSM-A00 - Écrou de blocage M12
09 : 95101-TBG-A00 - Vis allen M6, noire
10 : 95701-TBG-A00 - Vis hexagonale M6 x 30, noire
11 : 88511-TBG-C00 - Autocollant Super Soco sur suspension arrière
