CATALOGUE PIÈCES DÉTACHÉES // SILENCE // SILENCE S02HS L1E - 2020

01 : 07130-06025 - Vis M6 x 25 fixation des lignes directrices S01 / S02

02 : 07110-05040 - Vis M5 x 40 fixation de biellette de suspension S01 / S02

03 : S01-22810-SET - Jeu de guides avec roulements pour la batterie S01 / S02

04 : 08319-05001 - Écrou auto-bloquant M5 cadre S01 / S02

05 : 09160-06003 - Rondelle M6 de guide de batterie S02

06 : S01-48512-00 - Bague de levier d'accroche S01 / S02

07 : S01-48525-00 - Silentbloc de butée de batterie S01 / S02

08 : S01-48514-00 - Ressort de levier d'accroche S01 / S02

09 : S01-48511-00 - Levier d'accroche de batterie S01 / S02

10 : S01-48530-00 - Roulement à billes 626-2RS S01 / S02

11 : 07110-06016 - Vis Allen M6 x 16 DIN 912 S01 / S02

12 : S02B-41010-00 - Cadre S02

13 : S02B-41690-00 - Support sous siège S02

14 : S02B-41410-00 - Support avant de cadre S02

15 : S02B-45137-00 - Support de blocage de batterie S02

16 : 07110-08030 - Vis M8 x 30 S01 / S02

17 : 08110-06980 - Roulement 698ZZ cadre S01 / S02

18 : 07382-06012 - Vis Allen M16 x 12 ISO 7380-2 S01 / S02

19 : 01547-06016 - Vis M6 x 16 S01 / S02

20 : S02-51110-00 - Kit de roulement de direction S02

21 : S02B-46132-00 - Support de plaque S02

22 : S01-22816-11 - Rondelle en mousse 16 x 9 x 5

23 : S01-22815-01 - Douille de guide avant batterie

24 :  S01-22323-10 - Roue sur guide de batterie S01 / S02
24 :  S01-22323-10-01 - Guide de roue de pack batterie en plastique

27 : 01547-06012 - Vis M6 x 12 S02

01 : S02-51218-00 - Écrou autobloquant M12 x 175 axe de guidon S02

02 : S02-51217-00 - Vis hexagonale M12 x 50 guidon S02

03 : S02-51216-00 - Anneau de fixation du guidon S01 / S02

04 : 07382-05010 - Vis M5 x 10 DIN 7380 S01 / S02

05 : S02-46041-00 - Couvercle de guidon S02

06 : 07985-04012 - Vis M4 x 12 universelle S01 / S02

07 : S01-46180-20 - Rétroviseur gauche S01 / S02

08 : S01-46190-20 - Rétroviseur droit S01 / S02

09 : 07110-08020 - Vis M8 x 20 pour embout de guidon S02

10 : S02B-51210-01 - Guidon renforcé S02

11 : S01-51220-00 - Embouts de poignées S01 / S02

12 : S02B-83081-00 - Support de compteur de vitesse S02

13 : S01-84030-00 - Interrupteur poignée gauche S01 / S02

14 : S02B-84050-00 - Interrupteur poignée droite S02

15 : S01-83010-00 - Compteur de vitesse S01 / S02

16 : 08399-06001 - Écrou antivol M6 fixation du compteur S01 / S02

17 : S01-51320-00 - Poignées caoutchouc gauche ou droite S01 / S02

18 : 01547-06012 - Vis M6 x 12 S02

19 : S01-51321-00-01 - Poignée droite avec accélérateur S01 / S02

01 : S02-53051-10 - Entretoise droite d'axe de roue avant 16,4 mm S02

02 : S02-53023-00 - Rondelle de roue avant 20 x 50 x 7 S02

04 : S02-53041-00 - Entretoise d'axe de roue avant gauche S02

05 : 08110-63012 - Roulement de roue avant S02

06 : S02-53021-50 - Jante roue avant 13 x 3,5 S02

07 : 08319-12001 - Écrou d'axe de roue M12 x 1,75 DIN 985 S01 / S02

08 : 09106-08025 - Vis de disque de frein M8 x 25 S01 / S02

09 : S02-53022-00 - Axe de roue avant M12 x 220 S02

10 : S02B-63027-00 - Pneu avant 120/70, 13 S02

11 : S02-54321-40 - Disque de frein avant S02

12 : S02-53024-00 - Rondelle de roue avant 20 x 37 x 7 S02

13 : S02-53025-00 - Valve de gonflage roue avant S01 / S02

01 : S02-48081-10-01 - Ressort extérieur de béquille centrale 3,5 x 137 S01 / S02

02 : S02-48082-10-01 - Ressort intérieur de béquille centrale 2,5 x 109,5 S01 / S02

03 : 04111-03220 - Goupille 3,2 x 20 mm béquille centrale S01 / S02

04 : S01-48093-00 - Axe de béquille centrale S01 / S02

05 : 07110-08030 - Vis M8 x 30 S01 / S02

06 : 08319-08926 - Écrou auto-bloquant M8 S01 / S02

07 : S02B-48010-11 - Béquille centrale 2021 CW22

08 : S01-48096-10 - Butée en nylon S02

01 : S02-48217-10 - Vis M10 x 22 DIN 931 béquille latérale S01 / S02

02 :  S02B-48210-00 - Béquille latérale S02
02 :  S02B-48210-10 - Béquille latérale S02 avec tube courbé

03 : S02-48282-20 - Ressort intérieur de béquille latérale 1,5 x 109,5 S01 / S02

04 : S02-48281-10 - Ressort extérieur de béquille latérale 2 x 137 S01 / S02

05 : 01547-08016 - Vis hex. M8 x 16 S02

06 :  S02B-41781-00 - Support pour béquille S02B-48210-00
06 :  S02B-41781-10 - Support pour béquille S02B-48210-10

07 : 08211-08001 - Rondelle M8 DIN 125-A sur support de béquille latérale S01 / S02

01 : S02-46031-10 - Garde-boue avant S02 blanc
01 : S02-46031-10-4100 - Garde-boue avant S02 vert
01 :  S02-46031-10-7100 - Garde-boue avant S02 gris

02 : S02B-85275-00 - Catadioptre latéral avant S02

03 : S01-48097-00 - Bague en caoutchouc béquille et garde boue S01 / S02

04 : 01547-06035 - Vis M6 x 35 DIN 6921 suspension avant S02

05 : S02B-52020-00 - Fourche avant S02

06 : 01547-08030 - Vis M8 x 30 suspension avant S02

07 :  S02B-52271-00 - Amortisseur avant droit S02
07 :  S02B-52271-01 - Amortisseur avant droit V2 S02

08 :  S02B-52171-00 - Amortisseur avant gauche S02
08 :  S02B-52171-01 - Amortisseur avant gauche V2 S02

09 : 01547-06012 - Vis M6 x 12 S02

01 : 08211-23001 - Rondelle M23 DIN 125-A axe moteur S01 / S02 HS

02 : 07110-05025F - Vis M5 x 25 sur jante S01 / S02 HS

03 : 08319-22015 - Écrou d'axe de roue arrière M22 x 1,5

04 : S01-64313-10 - Disque de frein arrière

05 : S01-63021-00 - Jante roue arrière S01 / S02 HS

06 : S02B-63028-00 - Pneu arrière 140/70, 14 CST S02

08 : S01-63025-00 - Valve de gonflage arrière S01 / S02 HS

09 : S01-21144-00 - Joint entre moteur et bras oscillant S01 / S02 HS

10 :  S01-21010-20 - Moteur V4

11 : S00-64322-00 - Rondelle ondulée

12 : 09109-08025 - Vis allen à tête plate M8 x 25 mm 10,9

13 : 09108-08025 - Vis de centrage à tête plate M8 x 25 mm 10,9

14 : 0910X-08025 - Kit de réparation frein arrière S01 / S02 HS

01 : 01547-06016 - Vis M6 x 16 S01 / S02

02 : S02-02044-00 - Écrou cage pour carrosserie S01 / S02

03 : 07049-48016 - Vis Phillips 4,8 x 16 fixation des plastiques

04 : S02B-46161-00 - Carénage arrière intérieur S02

05 : S02-46122-00 - Couvercle de carénage intérieur avant S02

06 : S02-46137-00 - Couvercle d'accès au numéro de châssis S02

07 : 09148-06001 - Écrou rapide M6 S01 / S02

08 : S02-46131-00 - Crochet de transport S02

09 :  S02B-46100-10 - Carénage frontal S02 blanc
09 : S02B-46100-10-4100 - Carénage frontal S02 vert
09 :  S02B-46100-10-7100 - Carénage frontal S02 gris

10 : S02B-46141-00 - Repose-pieds central S02

11 : 07049-02995 - Vis Phillips 2,9 x 9,5 carénage S02

12 : S02B-46121-00 - Carénage principal avant S02

13 : S02B-46151-00 - Bas de caisse S02

01 : 01547-06012 - Vis M6 x 12 S02

02 : 07049-48016 - Vis Phillips 4,8 x 16 fixation des plastiques

03 : S01-41201-00 - Capuchon de bras oscillant S01 / S02

04 :  S02B-46211-10 - Carénage latéral arrière droit S02 blanc
04 : S02B-46211-10-4100 - Carénage latéral arrière droit S02 vert
04 :  S02B-46211-10-7100 - Carénage latéral arrière droit S02 gris

05 : 07399-06012 - Vis TORX M6 x 12 carénage latéral S02

06 : S02-02044-00 - Écrou cage pour carrosserie S01 / S02

07 :  S02B-46212-10 - Carénage latéral arrière gauche S02 blanc
07 :  S02B-46212-10-4100 - Carénage latéral arrière gauche S02 vert
07 :  S02B-46212-10-7100 - Carénage latéral arrière gauche S02 gris

08 : S02B-46331-00 - Carénage arrière porte plaque S02

09 : 09409-04091 - Clip rapide 2

10 : 07991-06012 - Vis M6 x 16 garde-boue arrière S02

11 : 07119-05016 - Vis TORX M5 x 16 sur couvercle de bras oscillant S01 / S02 HS

12 : 07110-05016 - Vis Allen M5 x 16 S01 / S02

13 : S00-45053-00 - Caoutchouc de vérouillage de la batterie S01 / S02

14 : S02B-46222-00 - Cache plastique arrière S02

15 : S01-46221-00 - Couvercle plastique arrière S01 / S02 HS

16 : S03-65101-00 - Garde-boue arrière S02 HS

17 : S01-46198-00 - Couvercle de bras oscillant S01 / S02 HS

18 : 07382-06012 - Vis Allen M16 x 12 ISO 7380-2 S01 / S02

21 : S02B-22042-10-1000 - Adhésif cercle blanc arrière gauche

01 : S01-85010-00 - Phare avant S01 / S02

02 : S02-85230-10 - Clignotant avant ou arrière gauche S02

03 : 07049-04213 - Vis ST 4,2 x 13 S01 / S02

04 : S02-85240-10 - Clignotant avant ou arrière droit S02

05 : S02-85150-00 - Feu arrière LED S02

06 : S02B-85275-00 - Catadioptre latéral avant S02

01 : S02-84010-00 - Ensemble contact et fermeture du coffre S02

02 : S02-46144-10 - Paire de repose-pieds S01 / S02

03 : 07110-06040 - Vis Allen noire M6 x 40 repose-pieds S02

05 : 01547-06012 - Vis M6 x 12 S02

08 : S01-45135-00 - Levier d'ouverture du siège S01 / S02

09 : S01-45136-00 - Axe de levier d'ouverture du siège S01 / S02

10 : S01-45134-00 - Actionneur d'ouverture du siège S01 / S02

11 : 07985-03016 - Vis M3 x 16 mécanisme du siège et dispositif ASTRA S01 / S02

16 : 07991-04020 - Vis Allen de fixation de fermeture SOUTHCO 4 x 20 S01 / S02

17 : S01-22320-00 - Déverrouillage de batterie sous le siège S01 / S02

18 : S01-22324-10 - Crochet de fermeture SOUTHCO S01 / S02

19 : S01-22321-00 - Fermeture SOUTHCO S01 / S02

20 : 08319-04923 - Écrou M4 hexagonal à embase S02

21 : 07985-04012 - Vis M4 x 12 universelle S01 / S02

25 : S00-45052-00 - Anti-vols sur cadre pour batterie

27 : S02-46126-00 - Capuchon de contacteur à clé S02

28 : 01547-06020 - Vis M6 x 20 S01 / S02

29 : S02B-45132-00 - Câble 1 de batterie sur cadre S02
29 :  S02B-45133-00 -  Câble 2 de batterie sur cadre S02

02 : S02B-61032-00 - Support de garde-boue arrière 2 S02 HS

03 : 08319-08926 - Écrou auto-bloquant M8 S01 / S02

04 : 07110-05016 - Vis Allen M5 x 16 S01 / S02

05 : 01547-05010 - Vis M5 x 10 suspension arrière S02 HS

06 : S02B-61031-00 - Support de garde-boue arrière 1 S02 HS

07 : S01-61095-00 - Tampon de butée de bras oscillant S01 / S02 HS

08 : 01547-08050 - Vis M8 x 50 suspension arrière S02 HS

09 : 01547-08040 - Vis M8 x 40 suspension arrière S01 / S02

10 : 01547-06012 - Vis M6 x 12 S02

11 : S01-61285-00 - Silentbloc d'axe de bras oscillant S01 / S02

12 : S01-61115-10 - Entretoise de suspension arrière S01 / S02

13 : S01-61010-10 - Bloc de bras oscillant V2 S01 / S02 HS

14 : S01-61281-10 - Axe de bras oscillant S01 / S02

15 : 08319-12001 - Écrou d'axe de roue M12 x 1,75 DIN 985 S01 / S02

16 : S02B-62010-00 - Amortisseur arrière S02 HS

17 : S02-62091-00 - Silentbloc de bras oscillant

01 : 09360-10020 - Vis de raccord de frein S01 / S02

02 : S02B-54240-00 - Conduite de frein avant 2 S02

03 : S02B-54130-00 - Conduite de frein avant 1 S02

04 : S02B-54340-00 - Conduite de frein arrière 1 S02

05 : S02B-64240-00 - Conduite de frein arrière 2 S02

06 : S01-54102-00 - Collier de conduite de frein arrière S01 / S02

07 : S02-54101-00 - Bride de conduite de frein avant S02

08 : 08211-10021 - Rondelle de raccord de frein S01 / S02

01 : 01547-08025 - Vis M8 x 25 S01 / S02

02 : 07110-08035 - Vis M8 x 35 sur raccord de freins S01 / S02

03 : S01-54300-00 - Raccord de conduite de frein S01 / S02

04 : S01-64121-10 - Levier de frein arrière S01 / S02

05 : S01-64110-01 - Interrupteur stop de frein arrière

06 : S01-64100-00 - Maître cylindre & Levier de frein arrière S01 / S02

07 : S01-54110-01 - Interrupteur stop de frein avant

08 : S01-54100-00 - Maître cylindre & Levier de frein avant S01 / S02

09 :  S01-64215-00 - Goupille de plaquette de frein arrière S01
09 :  S01-64130-00 - Plaquettes de frein arrière S01 / S02

10 : S01-64201-00 - Support d'étrier de frein arrière S01 / S02

11 : S01-64210-00 - Étrier & Support de frein arrière S01 / S02

12 : S02-54210-00 - Étrier & Support de frein avant S02

13 : S01-54121-10 - Levier de frein avant S01 2021

14 : S01-54131-00 - Axe de levier de frein

16 :  S02-54222-40 - Plaquettes de frein avant S02
16 :  S01-54215-00 - Goupille de plaquette de frein avant S01

17 : S02-54221-00 - Support d'étrier de frein avant S02

18 : 01547-08035 - Vis zinc M8 x 35 freinage S02

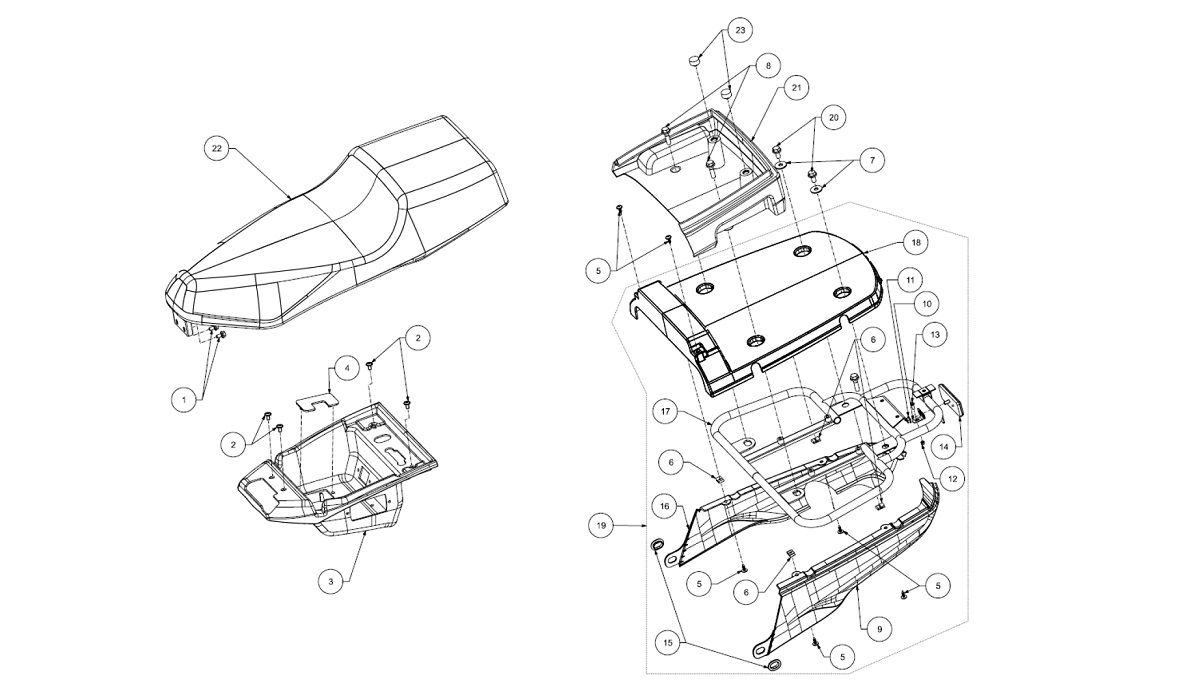

01 : 01547-06012 - Vis M6 x 12 S02

02 : 07382-06012 - Vis Allen M16 x 12 ISO 7380-2 S01 / S02

03 : S02B-46291-00 - Coffre sous siège S02

05 : 07049-48016 - Vis Phillips 4,8 x 16 fixation des plastiques

06 : S02-02044-00 - Écrou cage pour carrosserie S01 / S02

07 : 09160-08021 - Rondelle M8 fixation du capot arrière S02

08 : 07110-08020 - Vis M8 x 20 pour embout de guidon S02

09 : S02B-46213-00 - Aile arrière gauche S02

10 : S02B-46324-00 - Support de catadioptre arrière S02

11 : 08319-06923 - Écrou M6 hexagonal à embase S01 / S02

12 : 08319-04923 - Écrou M4 hexagonal à embase S02

13 : 07985-04012 - Vis M4 x 12 universelle S01 / S02

14 : S02-85270-00 - Catadioptre arrière S01 / S02

15 : S02-46221-00 - Anneau en caoutchouc pour carénages latéraux S02

16 : S02B-46214-00 - Aile arrière droite S02

17 : S02-47460-10 - Structure tubulaire sous carénage arrière S02

18 : S02-46531-00 - Couvercle d'arrière du siège S02

20 : 01547-08016 - Vis hex. M8 x 16 S02

21 : S02B-45014-00 - Sous-ensemble arrière siège S02

22 : S02B-45013-00 - Siège 2 places S02

23 : S02B-45015-00 - Tampon caoutchouc sous siège S02

01 : 08319-04923 - Écrou M4 hexagonal à embase S02

02 : 07390-06010 - Vis M6 x 10 TORX S01 / S02

03 : 07985-03016 - Vis M3 x 16 mécanisme du siège et dispositif ASTRA S01 / S02

04 : 08319-03926 - Écrou M3 de fixation du dispositif ASTRA S01 / S02

05 : 07110-05016 - Vis Allen M5 x 16 S01 / S02

06 : 02132-04012 - Vis M4 x 12 fixation IEC-SCHUKO S01 / S02

07 : 01547-06016 - Vis M6 x 16 S01 / S02

08 : 07985-04012 - Vis M4 x 12 universelle S01 / S02

09 : 07110-05020 - Vis Allen M5 x 20 fixation d'interrupteur de béquille S02

10 : 07382-05010 - Vis M5 x 10 DIN 7380 S01 / S02

11 : 08319-04985 - Écrou M4 DIN 985

12 : S00-81052-00 - Vis spéciale M3 x 26 ISO 7382

13 : S00-81051-00 - Vis spéciale M3 x 36 ISO 7382

14 : 09320-04108 - Rondelle mousse 4 x 10 x 7

15 : S02-86010-00 - Klaxon S01 / S02

16 : S02-84091-10 - Interrupteur de béquille latérale S01 / S02

17 : S01-85130-00 - Avertisseur sonor S01 / S02

18 : S00-83042-00 - Double prise de charge USB S01 / S02

19 : S01-23000-10 - Système ASTRA S01 / S02

20 : S01-81050-00 - Écu V2.1.0 S01 / S02

21 : S02-82090-10 - Convertisseur DC/DC 5A S01 / S02

22 : S01-81015-00 - Connecteur de câble AC S01

23 : S02-83043-00 - Contrôleur de moteur S02 HS

24 : S02-83045-00 - Contacteur SU60B-2410P S01 / S02 HS

25 : S02B-85140-00 - Connecteur OBD II S01 / S02

01 : S02B-81010-10 - Faisceau électrique pricipal S02

02 : S00-81020-00 - Câble groupe SEVCON S01 / S02 HS

03 : S00-81030-00 - Câble de connexion du tableau de bord S01 / S02

04 : S01-23008-10 - Câble ASTRA AT400 S01 / S02

05 : S00-81020-12 - Raccord VOTOL

06 : S01-81013-00 - Câble d'alimentation S01 / S02 HS

07 : S00-81003-SET - Terminal d'alimentation de batterie S01 / S02 HS

01 : S00-83040-11L1 - Ensemble contrôleur et contacteur V4.1 L1e

03 : S00-83045-10 - Contacteur moteur V4

05 : S00-83051-00 - Tôle en cuivre pour contacteur

06 : S00-83044-00 - Boîtier du contrôleur

07 : S00-81081-00 - Tuyau EM150 groupe VOTOL S01 / S02 HS

08 : 07110-06020 - Vis Allen M6 x 20 sur contrôleur moteur S01 / S02 HS

09 : 07110-06016 - Vis Allen M6 x 16 DIN 912 S01 / S02

10 : U9900-00002 - Pâte de dissipation de chaleur 200 g
