CATALOGUE PIÈCES DÉTACHÉES / SILENCE /  SILENCE S01 L3E - 2020

01 : 07382-06012 - Vis Allen M16 x 12 ISO 7380-2 S01 / S02

02 : 07049-04214 - Vis noire ST 4,3 x 13 S01

03 : S02-02044-00 - Écrou cage pour carrosserie S01 / S02

04 : S01-46145-00 - Carénage frontal inférieur S01

05 : S01-46031-00 - Bulle de protection basse avant S01

06 : 07985-04012 - Vis M4 x 12 universelle S01 / S02

07 : 07110-06012 - Vis M6 x 12 de carénage avant S01

08 : 07382-06016 - Vis Allen 6 x 16 S01

09 : 07049-48016 - Vis Phillips 4,8 x 16 fixation des plastiques S01

10 : S01-46161-00 - Repose-pieds central S01

11 : S01-46195-00 - Carénage avant inférieur supérieur S01

12 : S01-46197-00 - Carénage avant intérieur S01

13 :  S01-46183-10 -  Bas de caisse S01 blanc
13 :  S01-46183-30 -  Bas de caisse S01 noir
13 :  S01-46183-41 -  Bas de caisse S01 vert

14 :  S01-46192-10 - Carénage latéral avant droit S01 blanc
14 :  S01-46192-30 - Carénage latéral avant droit S01 noir
14 :  S01-46192-41 - Carénage latéral avant droit S01 vert

15 :  S01-46191-10 - Carénage latéral avant gauche S01 blanc
15 :  S01-46191-30 - Carénage latéral avant gauche S01 noir
15 :  S01-46191-41 - Carénage latéral avant gauche S01 vert

16 : S01-46141-00 - Carénage frontal supérieur S01

17 : S01-46131-00 - Crochet de transport S01

18 : 09148-06001 - Écrou rapide M6 S01 / S02

19 : S01-46351-00 - Rondelle de fixation de carénage avant S01

01 : S01-48097-00 - Bague en caoutchouc béquille et garde boue S01 / S02

02 : S02-48082-10-01 - Ressort intérieur de béquille centrale 2,5 x 109,5 S01 / S02

03 : S02B-48010-11 - Béquille centrale 2021 CW22

04 : S01-48093-00 - Axe de béquille centrale S01 / S02

05 : S02-48081-10-01 - Ressort extérieur de béquille centrale 3,5 x 137 S01 / S02

06 : 07110-08030 - Vis M8 x 30 S01 / S02

07 : 08319-08926 - Écrou auto-bloquant M8 S01 / S02

08 : 04111-03220 - Goupille 3,2 x 20 mm béquille centrale S01 / S02

01 : 07049-04214 - Vis noire ST 4,3 x 13 S01

02 : 07985-04012 - Vis M4 x 12 universelle S01 / S02

03 : S01-85160-00 - Feu de plaque d'immatriculation S01

04 : S01-85010-00 - Phare avant S01 / S02

05 : S01-85150-10 - Phare arrière S01

06 : S01-85131-00 - Feu latéral gauche S01

07 : S01-85132-00 - Feu latéral droit S01

08 : 08319-04985 - Écrou M4 DIN 985

01 : S02-53025-00 - Valve de gonflage roue avant S01 / S02

02 : S01-53032-00 - Joint d'axe de roue avant 25 x 42 x 7 S01

03 : S01-54010-00 - Disque de frein avant S01

04 : 08110-63022 - Roulement de roue avant S01

05 : S01-53051-10 - Entretoise V2 droite d'axe de roue avant S01 / S02

06 : S01-53041-10 - Entretoise V2 gauche d'axe de roue avant S01

07 : S01-53021-00 - Jante roue avant S01

08 : S01-53015-10 - Axe de roue avant S01

09 : S01-63028-20 - Pneu avant 120/70, 15 56P Pirelli S01

10 : S01-53030-00 - Bague & Rondelle d'axe de roue avant S01

11 : 09107-08025 - Vis M8 x 25 disque de frein S01

12 : 08320-12001 - Écrou d'axe de roue avant et arrière S01

01 : 01547-08040 - Vis M8 x 40 suspension arrière S01 / S02

02 : 07382-06012 - Vis Allen M16 x 12 ISO 7380-2 S01 / S02

03 : 07382-06012 - Vis Allen M16 x 12 ISO 7380-2 S01 / S02

04 : 07110-05016 - Vis Allen M5 x 16 S01 / S02

05 : S01-61095-00 - Tampon de butée de bras oscillant S01 / S02 HS

06 : 08319-08926 - Écrou auto-bloquant M8 S01 / S02

07 :  S01-61285-00 - Silentbloc d'axe de bras oscillant S01 / S02

08 : S01-61115-10 - Entretoise de suspension arrière S01 / S02

09 : S01-61010-10 - Bloc de bras oscillant V2 S01 / S02 HS

10 : S01-61281-10 - Axe de bras oscillant S01 / S02

11 : 08320-12001 - Écrou d'axe de roue avant et arrière S01

12 :  S01-62020-20 - Amortisseur arrière V3 S01
12 :  SIL01 - Amortisseur SPORTSHOCK 1 SILENCE S01
12 :  SIL02 - Amortisseur SPORTSHOCK 2 SILENCE S01

13 : S02-62091-00 - Silentbloc de bras oscillant

01 : 08211-23001 - Rondelle M23 DIN 125-A axe moteur S01 / S02 HS

02 : 07110-05025F - Vis M5 x 25 sur jante S01 / S02 HS

03 : 08319-22015 - Écrou d'axe de roue arrière M22 x 1,5 S01

04 : S01-64313-10 - Disque de frein arrière S01

05 : S01-63021-00 - Jante roue arrière S01 / S02 HS

06 : S01-63027-20 - Pneu arrière 140/70, 14 68P Pirelli S01

08 : S01-63025-00 - Valve de gonflage arrière S01 / S02 HS

09 : S01-21144-00 - Joint entre moteur et bras oscillant S01 / S02 HS

10 :  S01-21010-00 - Moteur 2020 de roue arrière S01 / S02 HS
10 :  S01-21010-10 - Moteur V2 de roue arrière S01 / S02 HS

11 : S00-64322-00 - Rondelle ondulée

12 : 09109-08025 - Vis allen à tête plate M8 x 25 mm 10,9

13 : 09108-08025 - Vis de centrage à tête plate M8 x 25 mm 10,9

01 : 09360-10020 - Vis de raccord de frein S01 / S02

02 : S01-54240-00 - Conduite de frein avant (levier droit) S01

03 : S01-54130-00 - Conduite de frein avant (levier gauche) S01

04 : S01-54340-00 - Conduite de frein arrière 1 S01

05 : S01-64240-00 - Conduite de frein arrière 2 S01

06 : S01-54102-00 - Collier de conduite de frein arrière S01 / S02

07 : S01-54101-00 - Fixation de câble de frein avant S01

08 : S00-81070-00 - Caoutchouc de protection de cablage

09 : 08211-10021 - Rondelle de raccord de frein S01 / S02

01 : S01-54110-01 - Interrupteur stop de frein avant

02 : 08319-08926 - Écrou auto-bloquant M8 S01 / S02

03 : S01-54131-00 - Axe de levier de frein

04 : S01-64110-01 - Interrupteur stop de frein arrière

05 : S01-54300-00 - Raccord de conduite de frein S01 / S02

06 : S01-54222-00 - Plaquettes de frein avant S01

07 : S01-54121-10 - Levier de frein avant S01 2021

08 : S01-64100-00 - Maître cylindre & Levier de frein arrière S01 / S02

09 : S01-64201-00 - Support d'étrier de frein arrière S01 / S02

10 : S01-54210-00 - Étrier & Support de frein avant S01

11 : 01547-08045 - Vis M8 x 45 S01 / S02 LS

12 : 01547-08025 - Vis M8 x 25 S01 / S02

13 : S01-64121-10 - Levier de frein arrière S01 / S02

14 : S01-64210-00 - Étrier & Support de frein arrière S01 / S02

15 : S01-54100-00 - Maître cylindre & Levier de frein avant S01 / S02

16 : S01-64215-00 - Goupille de plaquette de frein arrière S01

17 : S01-64130-00 - Plaquettes de frein arrière S01 / S02

18 : 07110-08035 - Vis M8 x 35 sur raccord de freins S01 / S02

19 : S01-54221-00 - Support d'étrier de frein avant S01

20 : S01-54215-00 - Goupille de plaquette de frein avant S01

01 : S00-83040-00 - Contrôleur et contacteur moteur S01 / S02 HS

03 : S00-83045-01 - Contacteur V2 de moteur S01 / S02 HS

05 : S00-83051-00 - Tôle en cuivre pour contacteur

06 : S00-83044-00 - Boîtier du contrôleur S01

07 : S00-81081-00 - Tuyau EM150 groupe VOTOL S01 / S02 HS

08 : 07110-06020 - Vis Allen M6 x 20 sur contrôleur moteur S01 / S02 HS

09 : 07110-06016 - Vis Allen M6 x 16 DIN 912 S01 / S02

01 : 01547-06020 - Vis M6 x 20 S01 / S02

02 : 07110-04012 - Vis M4 x 12 DIN 912 contrôleur SEVCON S01 / S02 HS

03 : S02-83045-00 - Contacteur SU60B-2410P S01 / S02 HS

04 : S01-61286-00 - Rondelle de contrôleur de moteur S01 / S02 HS

05 : S01-83043-00 - Contrôleur de moteur S01

01 : 07110-06040 - Vis Allen noire M6 x 40 repose-pieds S02

02 : 07985-04012 - Vis M4 x 12 universelle S01 / S02

03 : 01547-06016 - Vis M6 x 16 S01 / S02

04 : S01-22324-10 - Crochet de fermeture SOUTHCO S01 / S02

05 : S01-45135-00 - Levier d'ouverture du siège S01 / S02

06 : 07991-04016 - Vis noire M4 x 16 zinc S01

07 : 07985-03016 - Vis M3 x 16 mécanisme du siège et dispositif ASTRA S01 / S02

08 : S01-45133-10 - Câble 1 d'ouverture de siège S01

09 : 08319-04985 - Écrou M4 DIN 985

10 : S01-84010-00 - Contact & Fermeture S01

11 : 01547-06020 - Vis M6 x 20 S01 / S02

12 : 08319-06923 - Écrou M6 hexagonal à embase S01 / S02

13 : S01-22320-00 - Déverrouillage de batterie sous le siège S01 / S02

14 : S01-84012-00 - Blocage de fermeture du siège S01

15 : S01-45136-00 - Axe de levier d'ouverture du siège S01 / S02

16 : S01-45134-00 - Actionneur d'ouverture du siège S01 / S02

17 : S01-22322-00 - Câble de blocage de batterie S01

18 : S01-45132-00 - Câble 2 d'ouverture de siège S01

19 : S01-46237-00 - Accroche de fermeture du siège S01

20 :  S01-22321-00 - Fermeture SOUTHCO S01 / S02
20 :  S01-22321-10 - Fermeture SOUTHCO avec capteur

21 : S02-46144-10 - Paire de repose-pieds S01 / S02

22 : S02-46144-10 - Paire de repose-pieds S01 / S02

23 : 09150-06016 - Vis et écrou de fermeture de coffre S01

01 :  S01-46201-10 - Carénage latéral arrière gauche S01 blanc
01 :  S01-46201-30 - Carénage latéral arrière gauche S01 noir
01 :  S01-46201-41 - Carénage latéral arrière gauche S01 vert

02 : S02-85270-00 - Catadioptre arrière S01 / S02

03 : 08319-06923 - Écrou M6 hexagonal à embase S01 / S02

04 : 07382-06012 - Vis Allen M16 x 12 ISO 7380-2 S01 / S02

05 : 07049-48016 - Vis Phillips 4,8 x 16 fixation des plastiques S01

06 : 09148-06001 - Écrou rapide M6 S01 / S02

07 : 07119-05016 - Vis TORX M5 x 16 sur couvercle de bras oscillant S01 / S02 HS

08 : S01-46349-00 - Mousse de carénage latéral S01

09 : 07504-04209 - Vis 4,2 x 9 mm couvercle droit de batterie S01

10 : 07110-05016 - Vis Allen M5 x 16 S01 / S02

11 : S01-46221-00 - Couvercle plastique arrière S01 / S02 HS

11 : S01-46221-10 - Couvercle plastique arrière S01

12 : S01-46343-00 - Carénage de repose-pied S01

13 : S01-46342-00 - Carénage sur batterie à droite S01

14 : S01-46198-00 - Couvercle de bras oscillant S01 / S02 HS

15 : S01-46235-00 - Couvercle de charnière de siège S01

16 :  S01-46211-10 - Carénage latéral arrière droit S01 blanc
16 :  S01-46211-30 - Carénage latéral arrière droit S01 noir
16 :  S01-46211-41 - Carénage latéral arrière droit S01 vert

17 : S01-46196-00 - Carénage arrière intérieur S01

18 : S00-45053-00 - Caoutchouc de vérouillage de la batterie S01 / S02

19 : 07049-04213 - Vis ST 4,2 x 13 S01 / S02

20 : S02-02044-00 - Écrou cage pour carrosserie S01 / S02

21 : S01-41201-00 - Capuchon de bras oscillant S01 / S02

22 : S01-46281-10 - Carénage arrière porte plaque S01

23 : S01-46348-00 - Circlip pour plastiques S01

24 : S02B-22042-10-1000 - Adhésif cercle blanc arrière gauche

25 :  S01-48096-00 - Bague en caoutchouc béquille et garde boue S01 / S02

26 : S01-46289-00 - Douille entretoise 8,2 x 12 x 10

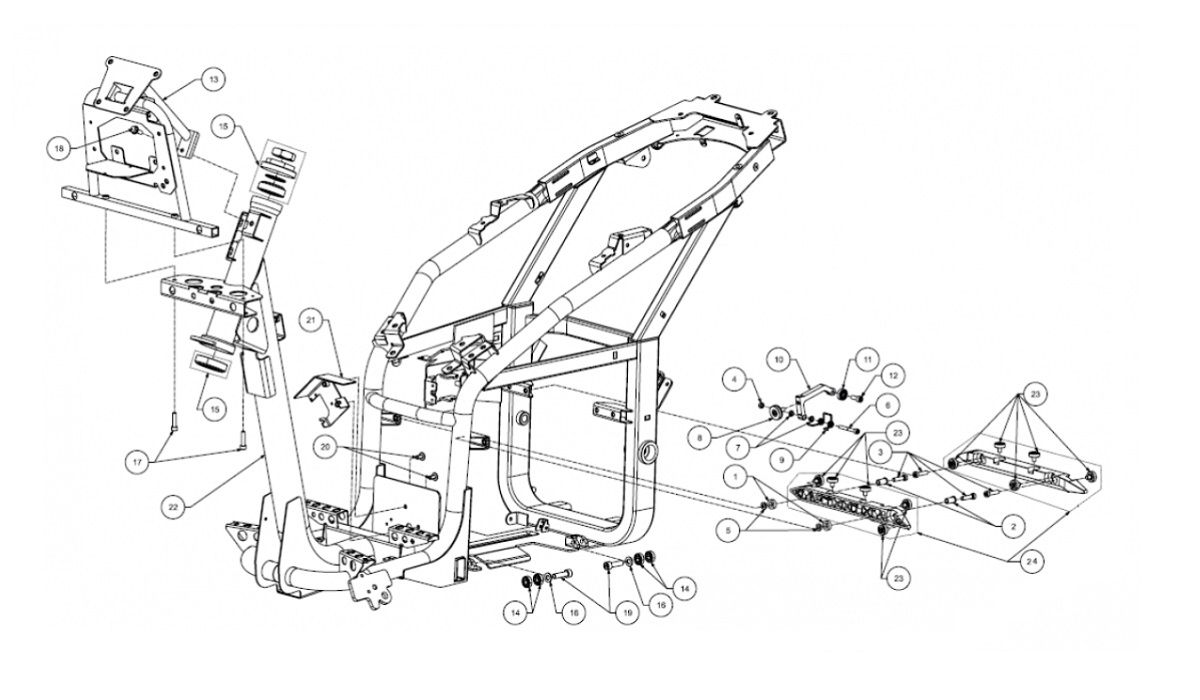

01 : S01-22816-10 - Rondelle feutre 16 x 9 x 5 sous guide de batterie S01 / S02

02 : S01-22815-00 - Bague pour guide de batterie S01 / S02

03 : 07130-06025 - Vis M6 x 25 fixation des lignes directrices S01 / S02

04 : 08319-05005 - Écrou autobloquant M5 cadre S01

05 : 09160-06021 - Rondelle M6 DIN 9021 cadre S01 / S02 / S03

06 : 07110-05040 - Vis M5 x 40 fixation de biellette de suspension S01 / S02

07 : S01-48512-00 - Bague de levier d'accroche S01 / S02

08 : S01-48525-00 - Silentbloc de butée de batterie S01 / S02

09 : S01-48514-00 - Ressort de levier d'accroche S01 / S02

10 : S01-48511-00 - Levier d'accroche de batterie S01 / S02

11 : S01-48530-00 - Roulement à billes 626-2RS S01 / S02

12 : 07110-06016 - Vis Allen M6 x 16 DIN 912 S01 / S02

13 : S01-41410-00 - Support avant de cadre S01

14 : 08111-06980 - Roulement 698ZZ inox S01

15 : S01-52020-SET - Kit roulement de direction S01

16 : 08211-08001 - Rondelle M8 DIN 125-A sur support de béquille latérale S01 / S02

17 : 07110-06025 - Vis M6 x 25 avant du cadre S01

18 : 01547-06016 - Vis M6 x 16 S01 / S02

19 : 07110-06025 - Vis M6 x 25 avant du cadre S01

20 : 07382-06012 - Vis Allen M16 x 12 ISO 7380-2 S01 / S02

21 : S01-45137-00 - Support de câble d'ouverture du siège S01

22 : S01-41010-00 - Cadre S01

23 :  S01-22323-10 - Roue sur guide de batterie S01 / S02
23 :  S01-22323-10-01 - Guide de roue de pack batterie en plastique

24 : S01-22810-SET - Jeu de guides avec roulements pour la batterie S01 / S02

25 : S01-41775-00 - Douille de support de béquille centrale S01

01 : 09111-08025 - Vis M8 x 25 pour poignées passager S01

02 : S01-45431-10 - Poignée passager droite S01

03 : S01-45421-10 - Poignée passager gauche S01

04 : 09148-06001 - Écrou rapide M6 S01 / S02

05 :  S01-46353-10 - Tapis de coffre en mousse V2 S01
05 :  S01-46231-00 - Coffre S01

06 : 07382-06016 - Vis Allen 6 x 16 S01

07 : 07049-48016 - Vis Phillips 4,8 x 16 fixation des plastiques S01

08 : S01-46239-00 - Couvercle de la prise de diagnostic S01

09 : S01-46238-00 - Couvercle du boîtier de fusibles S01

10 :  S01-45157-00 - Tampon en caoutchouc 2 pour siège S01

11 : S01-45151-00 - Joint périphérique de siège S01

12 : S01-45156-00 - Tampon en caoutchouc 1 pour siège S01

13 : 08320-06985 - Écrou M6 DIN 985

14 :  S01-45011-00 - Siège conducteur bas S01
14 :  S01-45010-10 - Siège conducteur standard S01

01 : S01-81010-30 - Faisceau électrique principal S01

02 : S00-81020-00 - Câble groupe SEVCON S01 / S02 HS

03 : S00-81020-15 - Raccord VOTOL S01

04 : S01-23008-10 - Câble ASTRA AT400 S01 / S02

05 : S01-81013-00 - Câble d'alimentation S01 / S02 HS

06 : S00-81003-SET - Terminal d'alimentation de batterie S01 / S02 HS

07 : S00-83060-00 - Câble d’alimentation IEC-SCHUKO
