CATALOGUE PIÈCES DÉTACHÉES // SILENCE // SILENCE PACK BATTERIE V4.4 - 2025

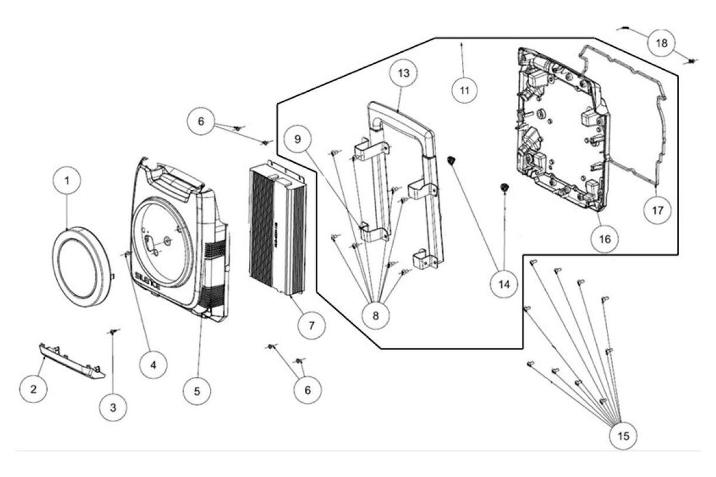

01 : S01-22670-10 - Cercle lumineux batterie
02 : S01-22634-00 - Baguette du couvercle de batterie
04 : FIXATION - Vis torx M4 x 6
05 : S01-22633-10 - Premier couvercle de batterie
06 : FIXATION - Vis torx M4 x 6
07 : S01-83046-10 - Chargeur interne, batterie
07 : S01-83046-02 - Câble de charge
08 : FIXATION - Vis torx M6 x 10 DIN 7380
09 : S01-22750-11 - Kit bride de poignée
11 : S00-22401-30 - Couvercle avant batterie
13 : S01-22780-01 - Poignée de pack batterie
14 : S01-22636-00 - Vanne d'air de la batterie
15 : FIXATION - Vis torx M4 x 14 DIN 7380
16 : S00-22631-30 - Couvercle avant, batterie
01 : FIXATION - Vis 4,1 x 16 (4)
11 : FIXATION - Vis torx M4 x 6 (1)
12 : S02-23028-00 - Relais de charge batterie (1)
13 : S01-22632-50 - Joint de couvercle (1)
16 : S00-22647-20 - Connecteur IEC C14 (1)
17 : FIXATION - Vis M3 x 10 (4)
18 : S01-22492-01 - Joint torique pour vis de serrure (1)
19 : FIXATION - Vis M6 (1)
20 : S01-22490-01 - Joint EPDM (1)
21 : S01-22495-01 - Douille de tige antivol (1)
22 : S01-22489-02 - Tige de blocage de batterie (1)
23 : FIXATION - Vis torx M4 x 14 DIN 7380 (12)
24 : S01-22636-00 - Vanne d'air de la batterie (2)
25 : S00-22046-30 - Adhésif de spécification 5,6 kWh (1)
26 : S00-22047-10 - Adhésif de non-responsabilité, batterie (1)
01 : S00-22777-22 - Raidisseur pour pied de pack batterie (1)
02 : S01-22776-02 - Douille d'axe de pied de batterie (2)
03 : S00-22773-32 - Cylindre de fixation pack batterie (2)
04 : FIXATION - Écrou M8 DIN 985 (2)
05 : S01-22722-00 - Douille auto-lubrifiante (2)
06 : S00-22746-10 - Douille 2 d'articulation pack batterie (2)
07 : FIXATION - Vis M8 x 35 (2)
08 : S01-22350-30 - Roue de pack batterie (1)
09 : S00-45051-01 - Vis de verrouillage pack batterie (1)
10 : S01-22720-20 - Support de roues de batterie (1)
11 : FIXATION - Vis torx M10 x 20 (1)
12 : S01-22350-30 - Roue de pack batterie (1)
13 : FIXATION -Vis M4 x 10 (4)
14 : S01-22778-02 - Plaque de renfort de pied de batterie (2)

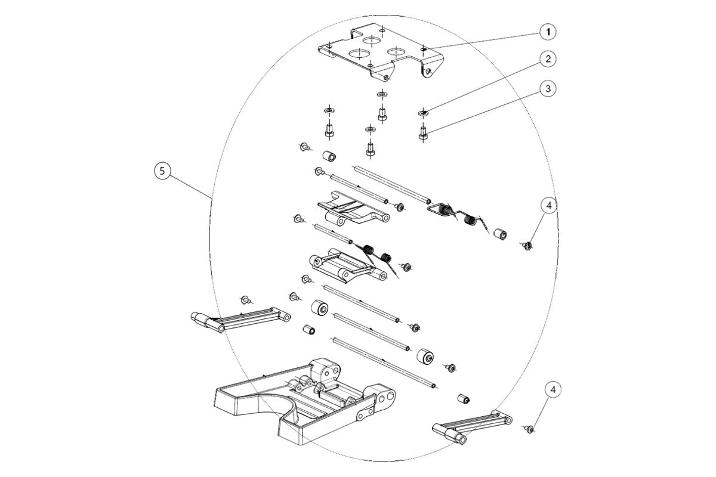

01 : S01-22765-02 - Support de pied de batterie (1)
02 : FIXATION - Rondelle grower M6 DIN 127 (4)
03 : FIXATION - Vis torx M6 x 10 (4)
04 : FIXATION - Vis M4 x 8, 8,8 (12)
