CATALOGUE PIÈCES DÉTACHÉES // SEGWAY // E110S

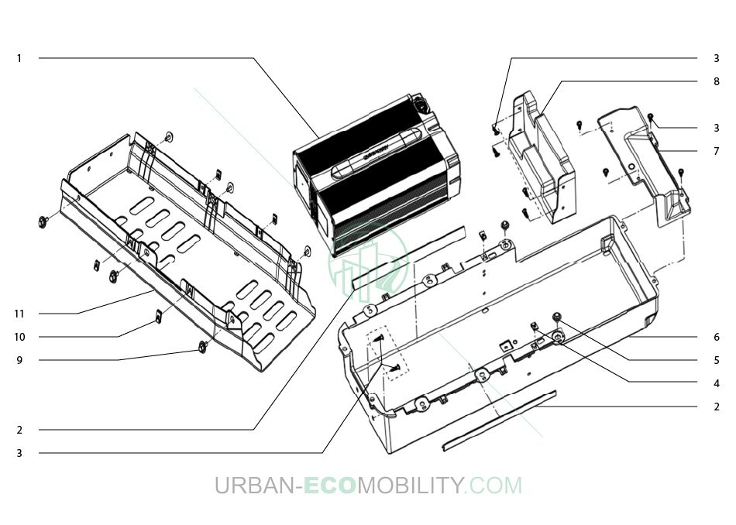

01 : AC.50.0002.31 - Batterie 48V, 38A (1)

01 : AC.50.0003.55 - Batterie 48V, 30A (1)

01 : BA.00.0005.87 - Chargeur de batterie (1)

01 : BB.01.13.3084.00 - Sangle de batterie (1)

02 : CB.00.0015.86 - Barre de calage de batterie (2)

03 : 01.19.0024.00 - Rivet plastique 7 x 12 (10)

04 : 01.12.4849.00 - Clip de fixation ST4,2 (2)

05 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (2)

06 : CB.00.0015.68 - Compartiment de batterie (1)

07 : CB.00.0015.76 - Bouchon de compartiment de batterie (1)

08 : CB.00.0015.63 - Pièce de support de batterie (1)

09 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (6)

10 : 01.12.4849.00 - Clip de fixation ST4,2 (4)

11 : CB.00.0015.77 - Rack inférieur de batterie (1)

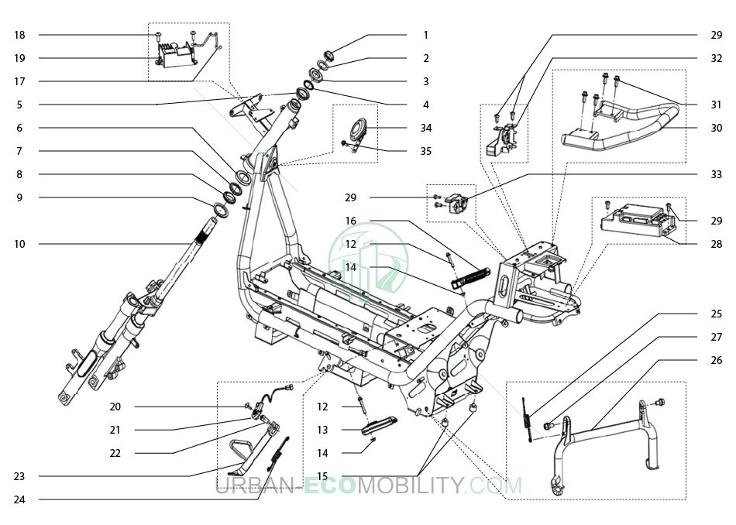

01 : CA.00.0008.30 - Écrou de blocage M25 x 1,8 (1)

02 : CA.50.0005.92 - Rondelle de roulement de direction (1)

03 : CA.00.0008.29 - Anneau de blocage de direction M25 (1)

04 : 01.17.0017.00 - Roulement supérieur de direction (1)

05 : 01.17.0012.00 - Anneau de roulement de direction (1)

06 : 01.17.0014.00 - Cuvette inférieure de roulement de direction (1)

07 : 01.17.0018.00 - Roulement inférieur de direction (1)

08 : 01.17.0013.00 - Anneau inférieur de roulement de direction (1)

09 : 01.17.0019.00 - Joint anti-poussière inférieur de direction (1)

10 : BB.00.0009.87 - Fourche avant complète (1)

11 : BB.50.0010.33 - Ensemble cadre (1)

12 : 01.12.4934.00 - Boulon hexagonal à bride M6 x 40 (2)

13 : 05.03.0000.00 - Repose-pied gauche (1)

14 : 01.12.4990.00 - Écrou à bride M6 (2)

15 : CB.50.0006.55 - Tampon de béquille centrale (2)

16 : 05.03.0001.00 - Repose-pied droit (1)

17 : CA.00.0008.65 - Clip de fixation de convertisseur (1)

18 : 01.12.4994.00 - Boulon hexagonal à bride M6 x 16 (2)

19 : BA.00.0005.62 - Convertisseur (1)

20 : 01.12.4994.00 - Boulon hexagonal à bride M6 x 16 (1)

21 : 05.10.0009.00 - Interrupteur de béquille latérale (1)

22 : 01.12.4878.00 - Boulon hexagonal à bride M10 x 22,5 (1)

23 : 05.02.0003.00 - Béquille latérale noire (1)

24 : CA.00.0008.21 - Ressort double de béquille latérale, noir (1)

25 : CA.00.0008.20 - Ressort double de béquille centrale, noir (1)

26 : CA.00.0008.24 - Béquille centrale noire (1)

27 : 01.12.4877.00 - Boulon hexagonal à bride M10 x 19 (2)

28 : BA.00.0006.53 - Contrôleur 45 km/h (1)

28 : BA.00.0006.65 - Contrôleur 25 km/h (1)

28 : BA.50.0001.23 - Contrôleur 45 km/h (1)

28 : BA.50.0001.24 - Contrôleur 25 km/h (1)

29 : CC.03.00.0940.00 - Vis cruciforme M6 x 12 à tête bombée (6)

30 : CA.00.0008.23 - Poignée arrière (1)

31 : CC.50.0000.04 - Boulon hexagonal à bride M8 x 20 (4)

32 : 01.16.0027.00 - Loquet de verrouillage de siège (1)

33 : 05.06.0019.00 - Verrou de compartiment de batterie (1)

34 : 05.10.0015.00 - Klaxon 12V, 1,5A (1)

35 : 01.12.4991.00 - Boulon hexagonal à bride M6 x 12 (1)

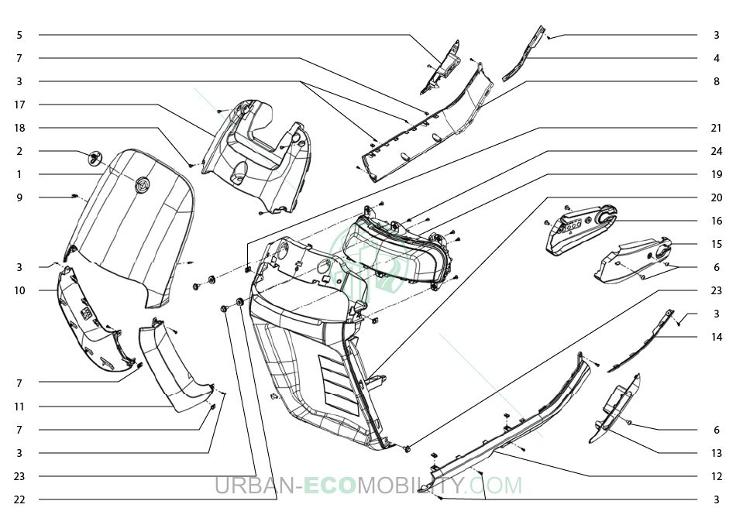

01 : CB.50.0001.44 - Panneau avant principal, noir mate (1)

01 : 05.01.0059.00 - Panneau avant principal, blanc artic (1)

01 : 05.01.0059.01 - Panneau avant principal, noir fantôme (1)

01 : CB.50.0001.53 - Panneau avant principal, gris mate (1)

01 : CB.50.0001.62 - Panneau avant principal, gris métal (1)

01 : 05.01.0059.03 - Panneau avant principal, rouge intense (1)

02 : 05.01.0130.00 - Logo SEGWAY frontal (1)

03 : 01.12.4852.00 - Vis cruciforme ST4,2 x 14 à tête plate (14)

04 : 05.01.0047.00 - Baguette de garniture centrale droite, noir (1)

05 : 05.01.0049.00 - Garniture droite de repose-pieds central (1)

06 : CC.03.00.0940.00 - Vis cruciforme M6 x 12 à tête bombée (6)

07 : 01.12.4849.00 - Clip de fixation ST4,2 (6)

08 : CB.50.0001.46 - Baguette de carénage droite, noir mate (1)

08 : CB.00.0015.57 - Baguette de carénage droite, blanc artic (1)

08 : CB.00.0016.54 - Baguette de carénage droite, noir fantôme (1)

08 : CB.50.0001.55 - Baguette de carénage droite, gris mate (1)

08 : CB.50.0001.64 - Baguette de carénage droite, gris métal (1)

08 : CB.50.0001.66 - Baguette de carénage droite, rouge intense (1)

09 : 01.19.0025.00 - Clip de fixation (2)

10 : CB.50.0001.42 - Baguette avant droite, noir mate (1)

10 : 05.01.0043.00 - Baguette avant droite, blanc artic (1)

10 : 05.01.0043.01 - Baguette avant droite, noir fantôme (1)

10 : CB.50.0001.51 - Baguette avant droite, gris mate (1)

10 : CB.50.0001.60 - Baguette avant droite, gris métal (1)

10 : 05.01.0043.03 - Baguette avant droite, rouge intense (1)

11 : CB.50.0001.41 - Baguette avant gauche, noir mate (1)

11 : 05.01.0042.00 - Baguette avant gauche, blanc artic (1)

11 : 05.01.0042.01 - Baguette avant gauche, noir fantôme (1)

11 : CB.50.0001.50 - Baguette avant gauche, gris mate (1)

11 : CB.50.0001.59 - Baguette avant gauche, gris métal (1)

11 : 05.01.0042.03 - Baguette avant gauche, rouge intense (1)

12 : CB.50.0001.45 - Baguette de carénage gauche, noir mate (1)

12 : CB.00.0015.56 - Baguette de carénage gauche, blanc artic (1)

12 : CB.00.0016.53 - Baguette de carénage gauche, noir fantôme (1)

12 : CB.50.0001.54 - Baguette de carénage gauche, gris mate (1)

12 : CB.50.0001.63 - Baguette de carénage gauche, gris métal (1)

12 : CB.50.0001.65 - Baguette de carénage gauche, rouge intense (1)

13 : 05.01.0048.00 - Garniture gauche de repose-pieds central (1)

14 : 05.01.0046.00 - Baguette de garniture centrale gauche, noir (1)

15 : 05.01.0050.00 - Garniture de barre gauche, noir (1)

16 : 05.01.0051.00 - Garniture de barre droite, noir (1)

17 : 05.01.0052.00 - Panneau intérieur avant (1)

18 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (4)

19 : BB.00.0009.84 - Phare avant (1)

20 : 05.01.0003.00 - Carénage interne feu avant (1)

21 : 01.12.4849.00 - Clip de fixation ST4,2 (2)

22 : 05.01.0128.00 - Caoutchouc de fixation M6 (2)

23 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (4)

24 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (6)

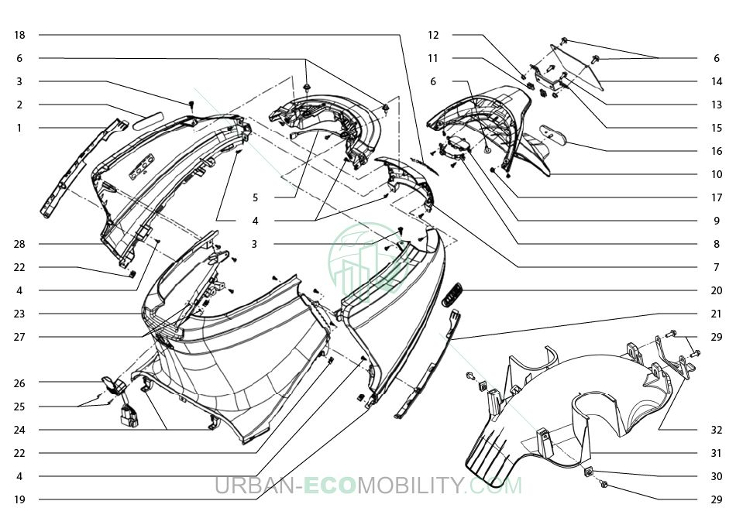

01 : CB.01.00.3593.00 - Baguette de droite de protection (1)

02 : CB.50.0001.86 - Insigne E110SE de carrosserie droit (1)

02 : CB.50.0001.89 - Insigne E110S de carrosserie droit (1)

03 : 01.19.0024.00 - Rivet plastique 7 x 12 (2)

04 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (21)

05 : BB.00.0009.85 - Feu arrière (1)

06 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (5)

07 : CB.50.0001.40 - Cache arrière, noir mate (1)

07 : 05.01.0029.00 - Cache arrière, blanc artic (1)

07 : 05.01.0029.01 - Cache arrière, noir fantôme (1)

07 : CB.50.0001.49 - Cache arrière, gris mate (1)

07 : CB.50.0001.58 - Cache arrière, gris métal (1)

07 : 05.01.0029.03 - Cache arrière, rouge intense (1)

08 : 05.01.0033.00 - Support d'éclairage de plaque (1)

09 : BB.50.0006.02 - Lampe d'éclairage de plaque (1)

10 : 05.01.0036.00 - Carénage porte-plaque arrière (1)

11 : 01.12.5031.00 - Agrafe écrou M6 (2)

12 : 01.12.4990.00 - Écrou à bride M6 (2)

13 : CC.00.0001.24 - Vis cruciforme M6 x 16 à tête bombée (2)

14 : CB.00.0015.78 - Plaque d'immatriculation SEGWAY (1)

15 : CA.50.0003.70 - Support de plaque d'immatriculation (1)

16 : CB.01.00.4387.00 - Catadioptre arrière (1)

17 : 01.12.4874.00 - Écrou à bride M5 (1)

18 : CB.50.0001.87 - Logo SEGWAY arrière (1)

19 : CB.50.0001.38 - Carénage arrière gauche, noir mate (1)

19 : 05.01.0027.00 - Carénage arrière gauche, blanc artic (1)

19 : 05.01.0027.01 - Carénage arrière gauche, noir fantôme (1)

19 : CB.50.0001.47 - Carénage arrière gauche, gris mate (1)

19 : CB.50.0001.56 - Carénage arrière gauche, gris métal (1)

19 : 05.01.0027.03 - Carénage arrière gauche, rouge intense (1)

20 : CB.50.0001.85 - Insigne E110SE de carrosserie gauche (1)

20 : CB.50.0001.88 - Insigne E110S de carrosserie gauche (1)

21 : CB.01.00.3592.00 - Baguette de gauche de protection (1)

22 : 01.12.4849.00 - Clip de fixation ST4,2 (4)

23 : CB.00.0015.60 - Carénage avant de dessous de siège (1)

24 : CA.00.0008.34 - Vis cruciforme ST4,2 x 16 à tête bombée (2)

25 : 01.12.4870.00 - Vis cruciforme M3 x 10 à tête bombée (2)

26 : BA.00.0005.53 - Port de charge (1)

27 : 01.12.4871.00 - Écrou de blocage M3 (2)

28 : CB.50.0001.39 - Carénage arrière droit, noir mate (1)

28 : 05.01.0028.00 - Carénage arrière droit, blanc artic (1)

28 : 05.01.0028.01 - Carénage arrière droit, noir fantôme (1)

28 : CB.50.0001.48 - Carénage arrière droit, gris mate (1)

28 : CB.50.0001.57 - Carénage arrière droit, gris métal (1)

28 : 05.01.0028.03 - Carénage arrière droit, rouge intense (1)

29 : 01.12.4994.00 - Boulon hexagonal à bride M6 x 16 (4)

30 : 01.12.5031.00 - Agrafe écrou M6 (2)

31 : 05.01.0019.00 - Garde-boue arrière interne (1)

32 : 05.02.0010.00 - Support de garde-boue arrière interne (1)

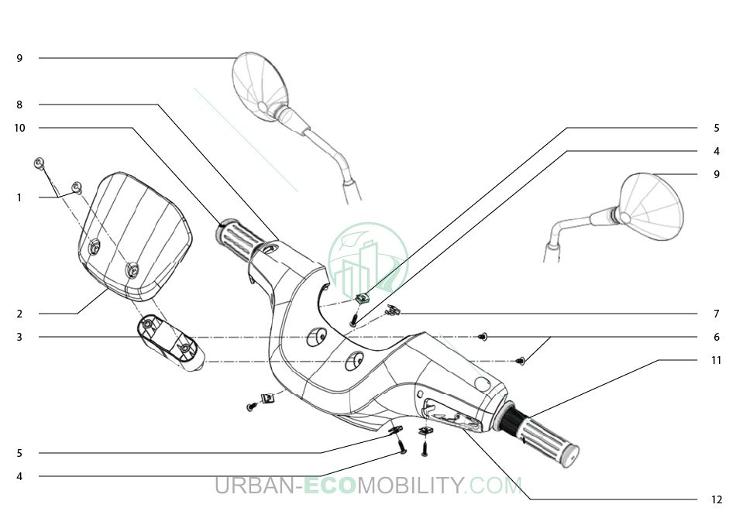

01 : 01.12.4851.00 - Vis allen M6 x 10 à tête fraisée (2)

02 : 05.01.0010.00 - Vitre de protection avant (1)

03 : 05.01.0011.00 - Support de vitre avant (1)

04 : 01.12.4852.00 - Vis cruciforme ST4,2 x 14 à tête plate (4)

05 : 01.12.4849.00 - Clip de fixation ST4,2 (4)

06 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (2)

07 : 01.19.0025.00 - Clip de fixation (1)

08 : 05.01.0009.00 - Carénage avant de guidon, noir (1)

09 : 05.06.0008.00 - Rétroviseur droit ou gauche (2)

10 : BA.17.00.0288.00 - Caoutchouc de poignée d'accélérateur, noir (1)

11 : CB.03.01.1715.00 - Caoutchouc de poignée gauche, noir (1)

12 : 05.01.0098.00 - Carénage arrière de guidon, noir (1)

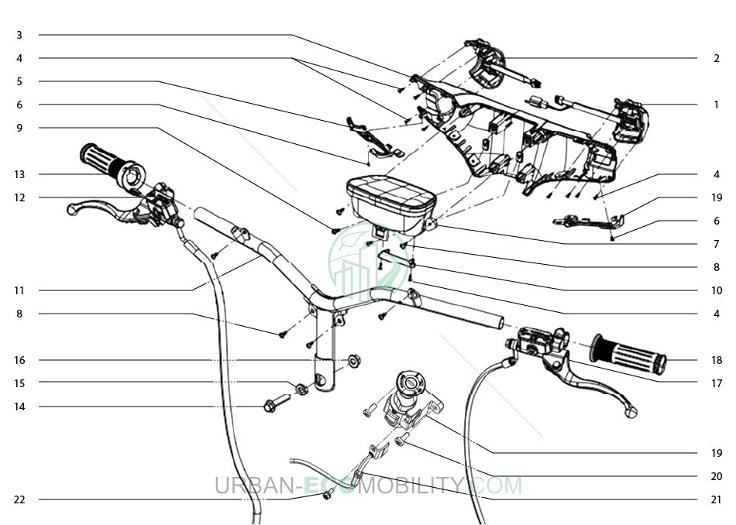

01 : BA.14.00.0054.01 - Commande gauche de guidon (1)

02 : BA.00.0005.52 - Commande droite de guidon (1)

03 : 05.01.0098.00 - Carénage arrière de guidon, noir (1)

04 : 01.12.4850.00 - Vis cruciforme ST2,9 x 10 à tête bombée (10)

05 : 05.01.0096.00 - Cache avant droit sur guidon (1)

06 : 01.12.5030.00 - Vis cruciforme ST2,9 x 6,5 à tête plate (2)

07 : AB.07.01.00.0105 - Écran d'affichage (1)

08 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (2)

09 : 01.12.4852.00 - Vis cruciforme ST4,2 x 14 à tête plate (2)

10 : 05.01.0012.00 - Bride avant pour faisceau (1)

11 : 05.02.0007.00 - Tube de guidon (1)

12 : BB.00.0009.91 - Kit freinage avant complet (1)

13 : BA.17.00.0288.00 - Caoutchouc de poignée d'accélérateur, noir (1)

14 : CC.50.0000.63 -Boulon hexagonal à bride M10 x 45 (1)

15 : 01.12.4883.00 - Douille de blocage de guidon, diamètre 10 (1)

16 : 01.12.4863.00 - Écrou à bride M10 x 1,25 (1)

17 : BB.00.0009.92 - Kit freinage arrière complet (1)

18 : CB.03.01.1715.00 - Caoutchouc de poignée gauche, noir (1)

19 : 05.01.0100.00 - Cache avant gauche sur guidon (1)

20 : BB.50.0008.25 - Verrou combiné (1)

21 : CA.00.0008.35 - Boulon M6 x 16 (2)

22 : BB.50.0014.48 - Câble de verrou de siège (1)

23 : 01.12.4869.00 - Boulon hexagonal à bride M5 x 12 (1)

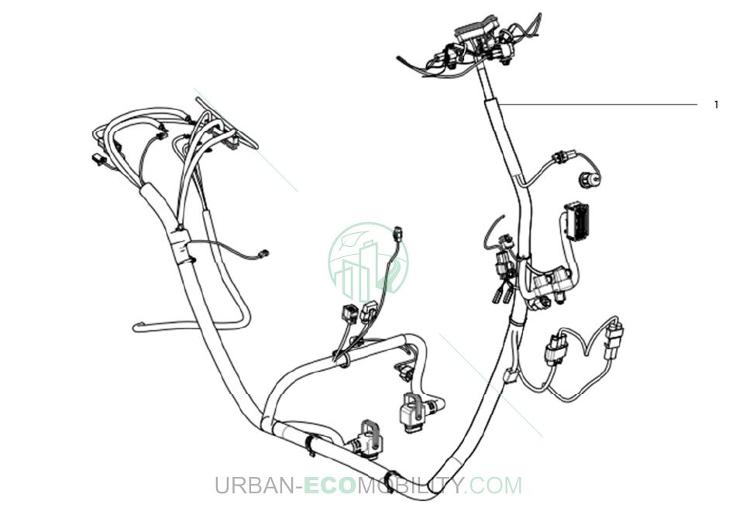

01 : BA.00.0005.55 Faisceau électrique principal - (1)

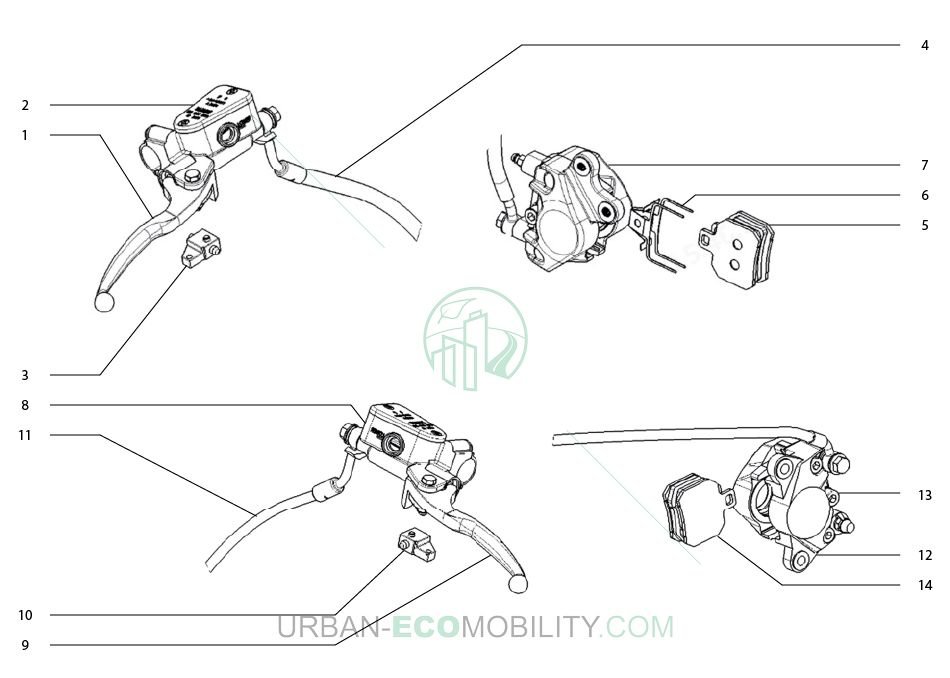

01 : CA.01.02.0048.00 - Levier de frein avant (1)

02 : CA.01.03.0136.00 - Maître-cylindre de frein avant (1)

03 : BA.17.00.0381.00 - Capteur de coupure de frein avant (1)

04 : BB.50.0003.53 - Conduite de frein avant (1)

05 : CA.03.04.0163.00 - Plaquette de frein avant (1)

06 : CA.02.04.1771.00 - Ressort de plaquettes de frein avant (1)

07 : BB.50.0003.54 - Étrier de frein avant (1)

08 : CA.01.03.0135.00 - Maître-cylindre de frein arrière (1)

09 : CA.01.02.0047.00 - Levier de frein arrière (1)

10 : BA.17.00.0380.00 - Capteur de coupure de frein arrière (1)

11 : CA.01.03.0134.00 - Étrier de frein arrière (1)

12 : BB.50.0003.55 - Conduite de frein arrière (1)

13 : CA.02.04.1773.00 - Ressort de plaquettes de frein arrière (1)

14 : CA.03.04.0164.00 - Plaquette de frein arrière (1)

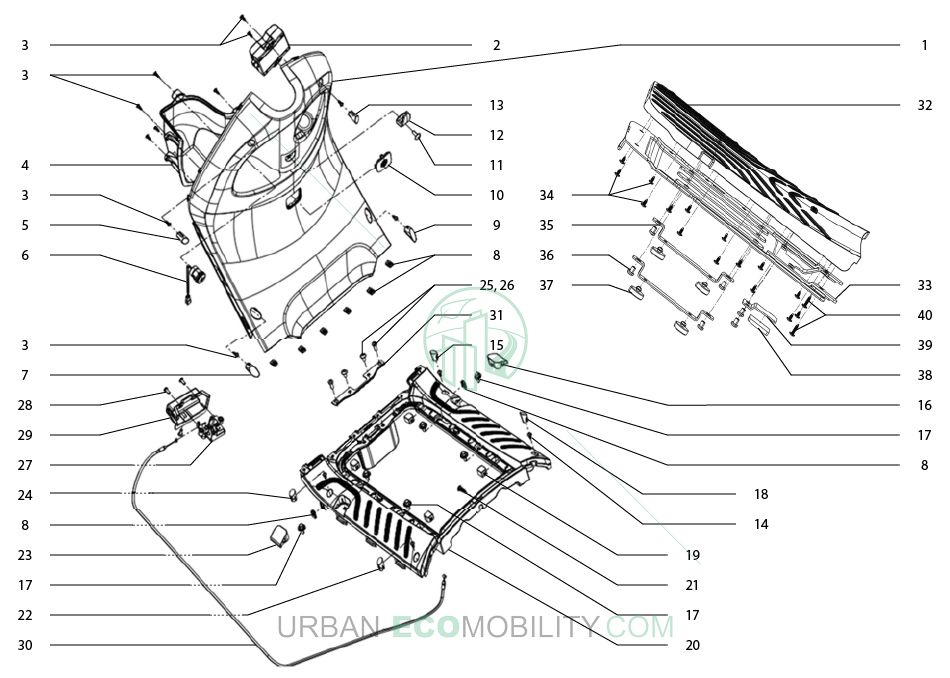

01 : CB.00.0015.59 - Tablier avant interne (1)

02 : AB.07.01.00.0110 - Unité de commande électronique (1)

03 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (11)

04 : 05.01.0022.00 - Carénage de fond de boîte à gants (1)

05 : 05.01.0126.00 - Bouchon supérieur gauche de tablier (1)

06 : 05.10.0034.00 - Chargeur USB 5,5V, 1A (1)

07 : CB.50.0005.71 - Bouchon inférieur gauche de tablier (1)

08 : 01.12.4849.00 - Clip de fixation ST4,2 (8)

09 : CB.50.0005.70 - Bouchon inférieur droit de tablier (1)

10 : 05.01.0023.00 - Pièce de fixation centrale du tablier (1)

11 : 01.12.4994.00 - Boulon hexagonal à bride M6 x 16 (1)

12 : 05.01.0025.00 - Crochet de transport, noir (1)

13 : 05.01.0127.00 - Bouchon supérieur droit de tablier (1)

14 : 01.12.4852.00 - Vis cruciforme ST4,2 x 14 à tête plate (10)

15 : CB.00.0015.72 - Bouchon avant droit de plancher (1)

16 : CB.00.0015.66 - Cache droit de plancher (1)

17 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (6)

18 : CB.00.0015.74 - Bouchon arrière droit de plancher (1)

19 : CB.00.0015.75 - Bouchon de support de plancher (4)

20 : CB.00.0015.58 - Support de repose-pieds central (1)

21 : 01.19.0024.00 - Rivet plastique 7 x 12 (1)

22 : CB.00.0015.73 - Bouchon arrière gauche de plancher (1)

23 : CB.00.0015.65 - Cache gauche de plancher (1)

24 : CB.00.0015.71 - Bouchon avant gauche de plancher (1)

25 : CC.50.0000.06 - Vis cruciforme M6 x 20 à tête bombée (2)

26 : 01.12.4991.00 - Boulon hexagonal à bride M6 x 12 (2)

27 : 01.19.0022.00 - Verrou de couvercle de repose-pied (1)

28 : CC.50.0000.24 - Vis allen M5 x 10 (3)

29 : 05.01.0137.00 - Cache pour verrou de repose-pied (1)

30 : BB.00.0009.90 - Câble de verrou de panneau de repose-pieds (1)

31 : CA.00.0008.28 - Renfort de fixation de verrou de repose-pieds (1)

32 : CB.00.0015.62 - Plancher de repose-pieds central (1)

33 : CA.00.0008.67 - Plaque de fixation de repose-pieds central (1)

34 : CA.00.0008.33 - Vis cruciforme ST4,2 x 9,5 à tête bombée (15)

35 : CA.00.0008.26 - Patte de fixation de batterie (2)

36 : CA.00.0006.17 - Vis cruciforme M6 x 8 à tête bombée (6)

37 : CB.00.0004.86 - Tampon de plaque de repose-pieds central (4)

38 : CB.50.0002.39 - Tampon de patte de fixation (1)

39 : CA.00.0008.27 - Patte de fixation (1)

40 : CA.00.0008.34 - Vis cruciforme ST4,2 x 16 à tête bombée (2)

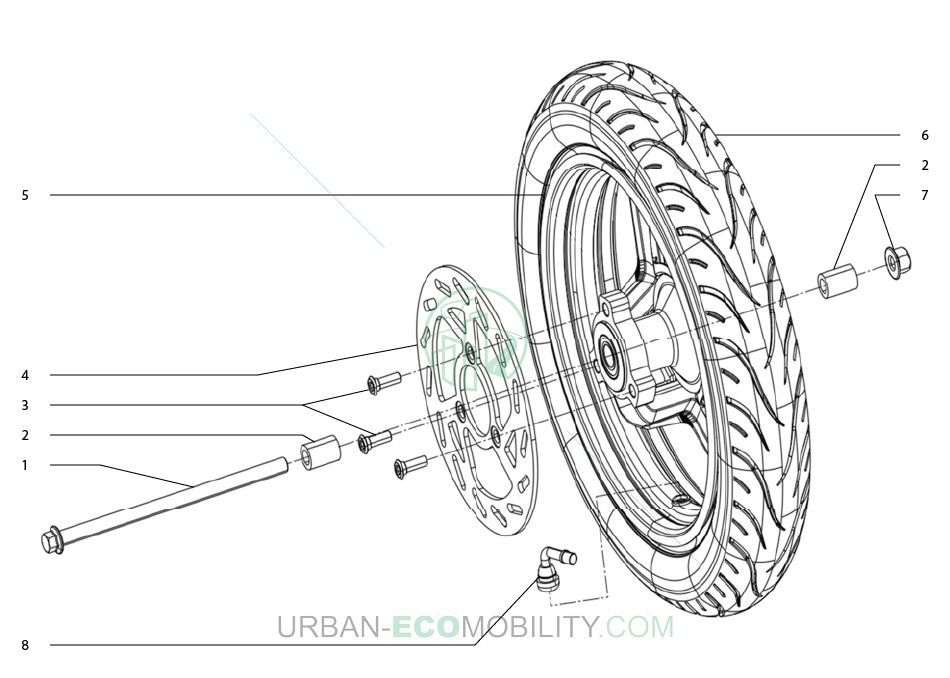

01 : 01.19.0019.00 - Axe de roue avant M12 x 220 (1)

02 : 01.19.0018.00 - Entretoise d'axe de roue avant (2)

03 : CA.00.0003.12 - Boulon allen M8, F10 x 4,5-25 (3)

04 : 05.04.0000.00 - Disque de frein avant 220 x 58 x 4,00 (1)

05 : CA.00.0003.08 - Jante de roue avant (1)

06 : CB.00.0015.52 - Pneumatique avant 80/90-12 (1)

07 : 01.12.4845.00 - Écrou à bride M12 x 1,25 (1)

08 : 01.19.0017.00 - Valve de gonflage coudée PVR64 (1)

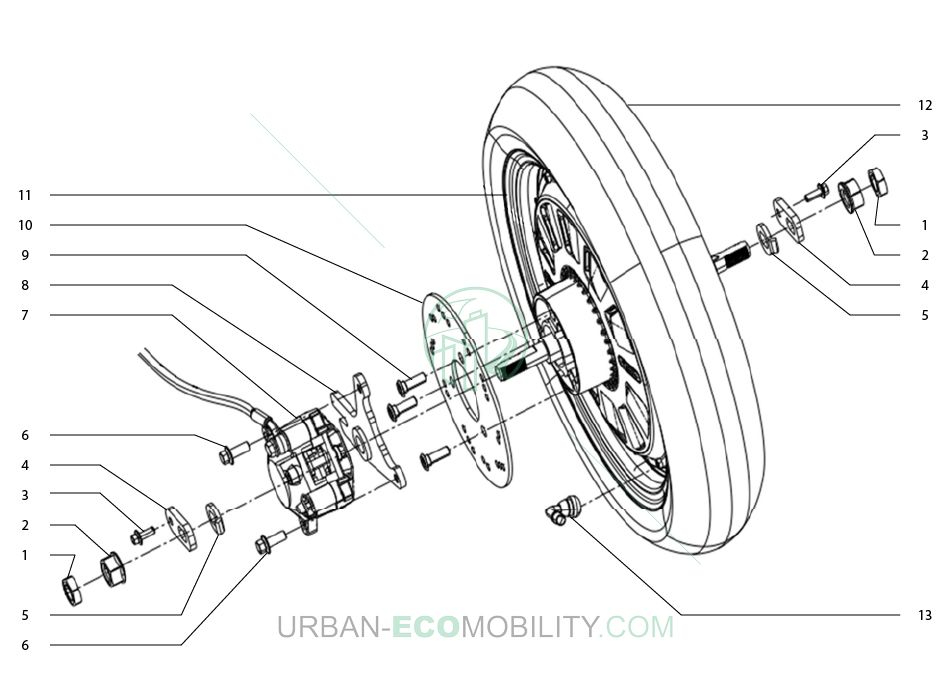

01 : CC.50.0000.00 - Écrou de roue arrière (2)

02 : CA.00.0003.88 - Écrou de roue arrière (2)

03 : 01.12.4994.00 - Boulon hexagonal à bride M6 x 16 (2)

04 : CA.50.0000.24 - Pièce de verrouillage de roue arrière (2)

05 : CA.50.0000.23 - Rondelle de blocage de roue arrière (2)

06 : CC.50.0000.04 - Boulon hexagonal à bride M8 x 20 (2)

07 : BB.00.0009.92 - Kit freinage arrière complet (1)

08 : 05.02.0020.00 - Support d'étrier de frein arrière (1)

09 : CA.00.0003.12 - Boulon allen M8, F10 x 4,5-25 (3)

10 : 05.04.0002.00 - Disque de frein arrière 180 x 58 x 3,50 (1)

11 : BA.00.0005.47 - Moteur de roue arrière 1500W (1)

12 : CB.00.0015.53 - Pneumatique arrière 90/80-12 (1)

13 : 01.19.0017.00 - Valve de gonflage coudée PVR64 (1)

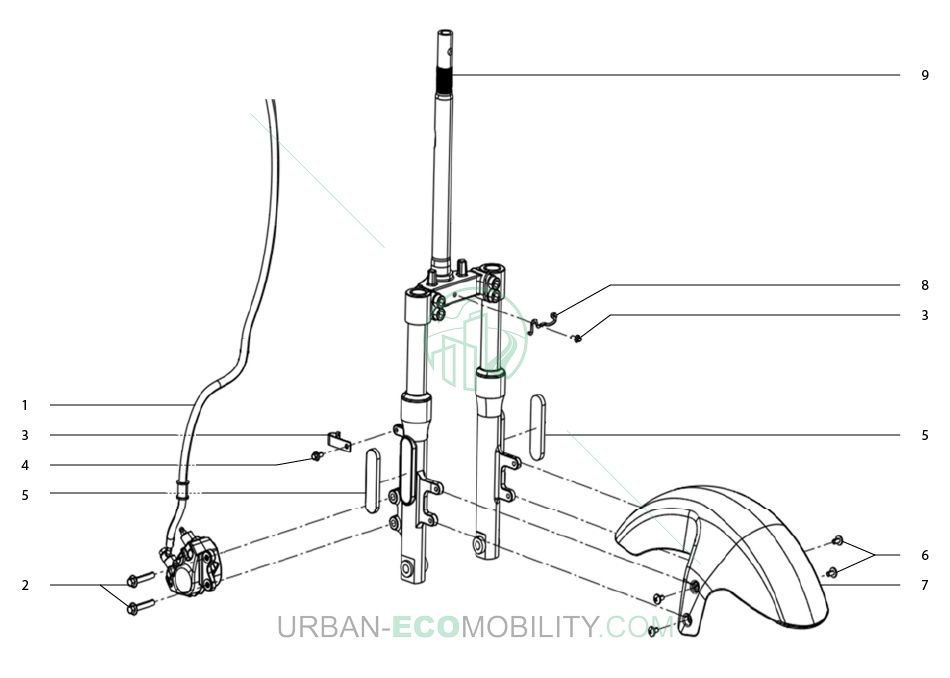

01 : BB.00.0009.91 - Kit freinage avant complet (1)

02 : 01.12.4860.00 - Boulon hexagonal à bride M8 x 40 (2)

03 : 01.12.4991.00 - Boulon hexagonal à bride M6 x 12 (2)

04 : 05.02.0006.00 - Bride de fixation de conduite de frein (1)

05 : CB.01.00.4384.00 - Catadioptre latéral avant (2)

06 : CC.00.0001.24 - Vis cruciforme M6 x 16 à tête bombée (4)

07 : CB.50.0001.43 - Garde-boue avant, noir mate (1)

07 : 05.01.0054.00 - Garde-boue avant, blanc artic (1)

07 : 05.01.0054.01 - Garde-boue avant, noir fantôme (1)

07 : CB.50.0001.52 - Garde-boue avant, gris mate (1)

07 : CB.50.0001.61 - Garde-boue avant, gris métal (1)

07 : 05.01.0054.03 - Garde-boue avant, rouge intense (1)

08 : 05.06.0012.00 - Clip 3,20 mm de conduite de frein (1)

09 : BB.00.0009.87 - Fourche avant complète (1)

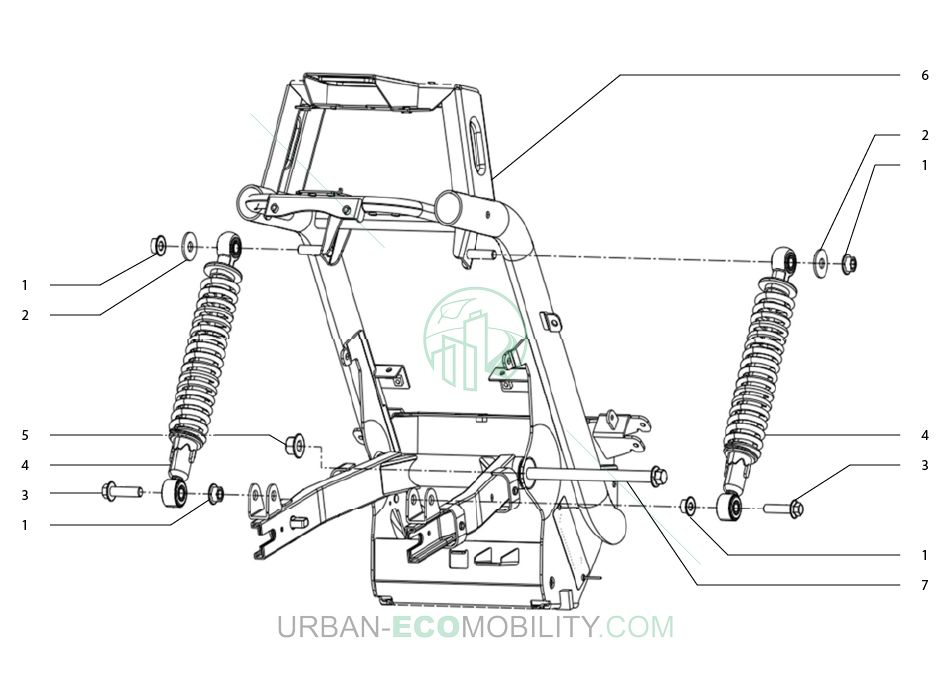

01 : 01.12.4863.00 - Écrou à bride M10 x 1,25 (4)

02 : 01.12.4937.00 - Rondelle plate 10 x 2,5 x 30 (2)

03 : 01.12.4862.00 - Boulon hexagonal à bride M10 x 40 (2)

04 : BB.00.0010.31 - Amortisseur arrière (2)

05 : 01.12.4845.00 - Écrou à bride M12 x 1,25 (1)

06 : 05.02.0001.00 - Cadre de bras oscillant (1)

07 : 01.19.0015.00 - Axe d'amortisseur arrière M12 x 230 (1)

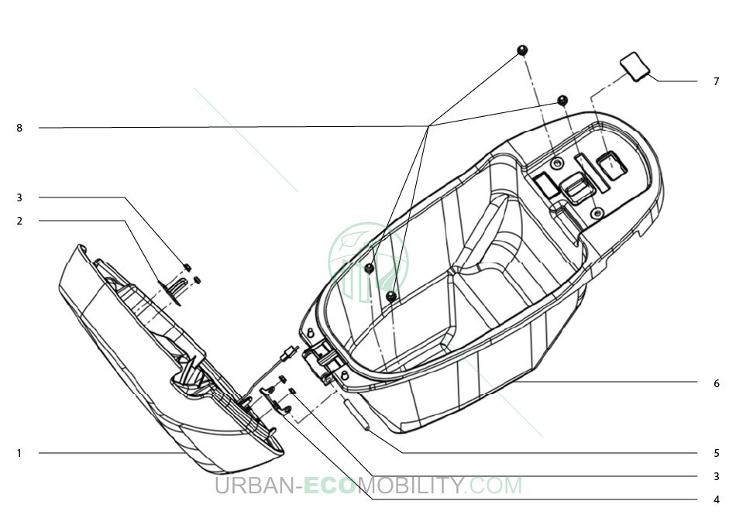

01 : BB.00.0009.93 - Assise de siège (1)

02 : CA.00.0004.87 - Crochet de blocage de siège (1)

03 : CC.00.0001.71 - Écrou de crochet de siège (4)

04 : CA.00.0003.16 - Charnière de siège (1)

06 : CB.00.0015.61 - Compartiment de dessous de siège (1)

07 : CB.00.0015.64 - Plastique de prise OBD (1)

08 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (4)
