CATALOGUE PIÈCES DÉTACHÉES // SEGWAY // B110S

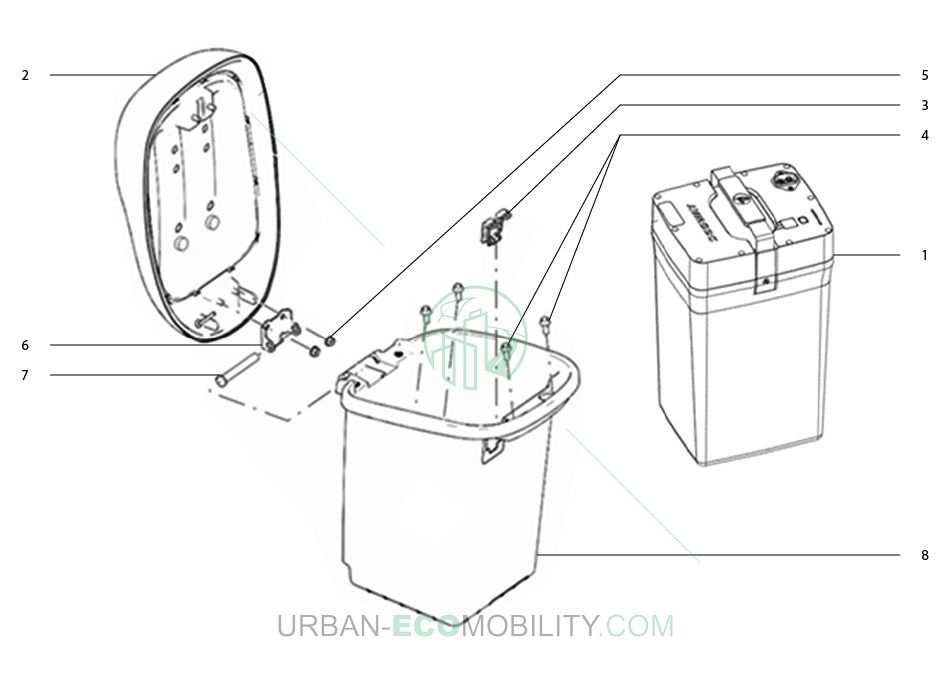

01 : AC.50.0002.27 - Batterie 48V, 30A (1)

01 : BB.01.13.3097.00 - Sangle de batterie (1)

01 : BA.50.0001.88 - Chargeur de batterie 48V, 8A (1)

02 : CB.00.0017.44 - Assise de siège (1)

03 : CB.00.0017.66 - Cache pour câble de verrou de siège (1)

04 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (4)

06 : CA.00.0002.83 - Charnière de siège (1)

07 : CA.00.0002.84 - Axe de charnière de siège (1)

08 : CB.50.0000.32 - Compartiment de dessous de siège (1)

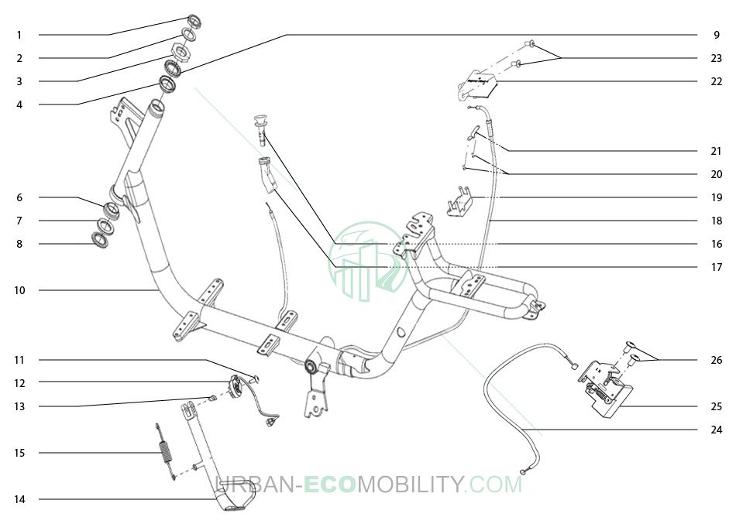

01 : CA.00.0008.30 - Écrou de blocage M25 x 1,8 (1)

02 : CA.50.0005.92 - Rondelle de roulement de direction (1)

03 : 01.17.0012.00 - Anneau de roulement de direction (1)

04 : CA.00.0008.29 - Anneau de blocage de direction M25 (1)

06 : CA.00.0007.32 - Cuvette inférieure de roulement de direction (1)

07 : CA.00.0007.33 - Roulement inférieur de direction (1)

08 : CA.00.0007.31 - Bague de roulement de direction (1)

09 : 01.17.0017.00 - Roulement supérieur de direction (1)

10 : BB.50.0002.52 - Ensemble cadre (1)

11 : 01.12.4994.00 - Boulon hexagonal à bride M6 x 16 (1)

12 : 05.10.0009.00 - Interrupteur de béquille latérale (1)

13 : 01.12.4878.00 - Boulon hexagonal à bride M10 x 22,5 (1)

14 : BB.00.0010.61 - Béquille latérale (1)

15 : BB.50.0002.54 - Ressort double de béquille latérale (1)

16 : CB.00.0014.71 - Verrou de guidon (1)

17 : CB.00.0014.70 - Base de verrou de guidon (1)

18 : BB.00.0001.01 - Câble de verrou de direction (1)

19 : CB.00.0001.12 - Capuchon de verrou de direction (1)

20 : 01.12.4627.00 - Vis M2,5 x 8 (2)

21 : CA.00.0001.00 - Patte de fixation de câble de verrouillage (1)

22 : BB.00.0001.00 - Verrou de direction (1)

23 : CC.00.0001.24 - Vis cruciforme M6 x 16 à tête bombée (2)

24 : BB.00.0001.11 - Câble de verrou de siège (1)

25 : BB.50.0003.27 - Verrou de siège électronique (1)

26 : 01.12.4949.00 - Vis M6 x 12 à tête plate (2)

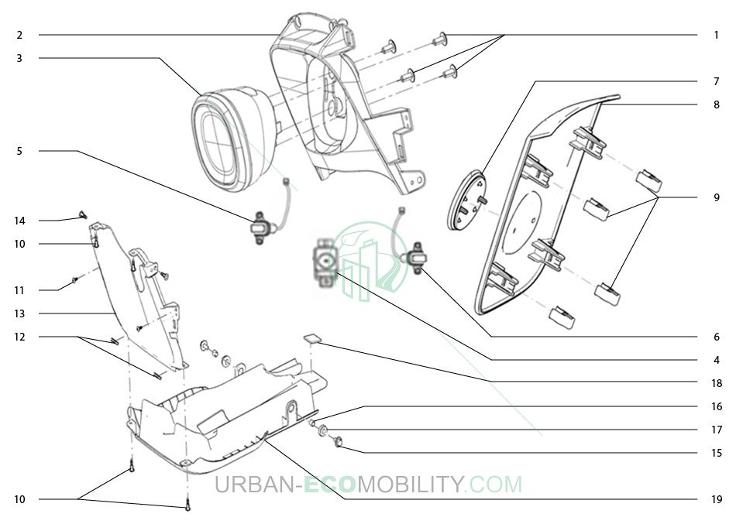

01 : 01.12.4949.00 - Vis M6 x 12 à tête plate (4)

02 : CB.00.0014.46 - Cadre de support de phare (1)

03 : BB.50.0002.50 - Phare avant (1)

04 : BB.50.0003.34 - Relai de clignotants (1)

05 : CD.00.0001.21 - Clignotant avant droit (1)

06 : CD.00.0001.20 - Clignotant avant gauche (1)

07 : CB.01.00.4432.00 - Logo SEGWAY frontal (1)

08 : CB.00.0014.40 - Panneau de carénage avant (1)

09 : 01.19.0025.00 - Clip de fixation (4)

10 : 01.19.0024.00 - Rivet plastique 7 x 12 (5)

11 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (2)

12 : 01.12.4849.00 - Clip de fixation ST4,2 (2)

13 : CB.00.0014.44 - Garde-boue avant interne (1)

14 : 01.19.0024.00 - Rivet plastique 7 x 12 (2)

15 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (2)

16 : CA.00.0007.25 - Bague de fixation (2)

17 : CB.00.0014.31 - Douille de fixation souple (2)

18 : CB.00.0014.37 - Mousse de protection de plastique inférieur (1)

19 : CB.00.0014.51 - Plastique de dessous de caisse (1)

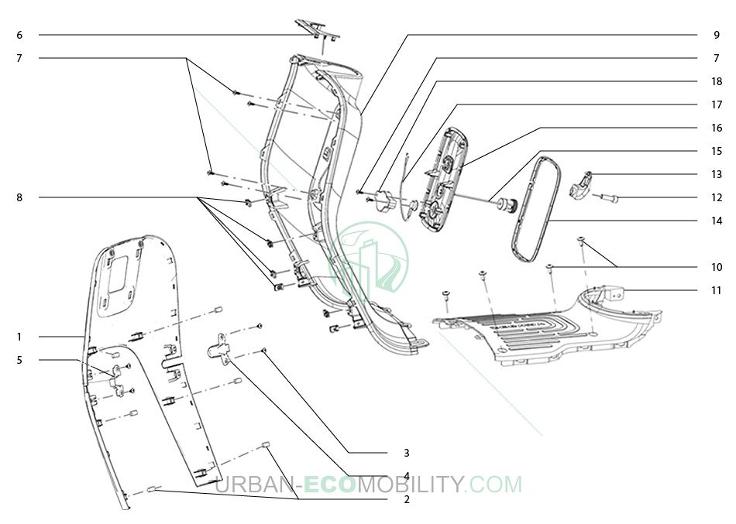

01 : CB.00.0014.41 - Carénage de tablier avant, blanc (1)

01 : CB.00.0015.93 - Carénage de tablier avant, rouge éclatant (1)

01 : CB.00.0017.07 - Carénage de tablier avant, noir (1)

01 : CB.00.0016.01 - Carénage de tablier avant, blanc titane (1)

01 : CB.00.0016.14 - Carénage de tablier avant, gris profond (1)

02 : 01.19.0025.00 - Clip de fixation (6)

03 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (4)

04 : CD.00.0001.21 - Clignotant avant droit (1)

05 : CD.00.0001.20 - Clignotant avant gauche (1)

06 : CB.00.0014.47 - Pièce supérieure de tablier, gris profond (1)

06 : CB.00.0016.03 - Pièce supérieure de tablier, orange (1)

06 : CB.00.0016.29 - Pièce supérieure de tablier, jaune (1)

07 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (6)

08 : 01.12.4849.00 - Clip de fixation ST4,2 (6)

09 : CB.00.0014.45 - Tablier avant interne, gris profond (1)

09 : CB.00.0016.02 - Tablier avant interne, orange (1)

09 : CB.00.0016.28 - Tablier avant interne, jaune (1)

10 : 01.12.4949.00 - Vis M6 x 12 à tête plate (4)

11 : CB.50.0005.07 - Plancher de repose-pieds central, gris (1)

11 : CB.50.0005.08 - Plancher de repose-pieds central, orange (1)

11 : CB.50.0005.09 - Plancher de repose-pieds central, jaune (1)

12 : 01.12.4511.00 - Boulon M8 x 25 (1)

13 : CB.00.0001.26 - Crochet de transport, noir (1)

14 : CB.00.0015.90 - Cadre de panneau de tablier interne, blanc (1)

14 : CB.00.0012.79 - Cadre de panneau de tablier interne, rouge éclatant (1)

14 : CB.00.0001.29 - Cadre de panneau de tablier interne, vert (1)

14 : CB.00.0006.59 - Cadre de panneau de tablier interne, blanc titane (1)

14 : CB.00.0015.91 - Cadre de panneau de tablier interne, gris profond (1)

15 : BB.00.0001.09 - Chargeur USB 5V, 1A (1)

16 : CB.00.0001.27 - Panneau de prise USB (1)

17 : BB.00.0001.08 - Petit klaxon 12V, 1,5A (1)

18 : CB.00.0001.28 - Pièce de fixation de klaxon (1)

01 : CB.50.0005.13 - Cache de port de charge (1)

02 : CA.00.0008.44 - Vis M3 x 12 (2)

03 : CD.00.0001.23 - Port de charge (1)

04 : CB.00.0017.76 - Carénage avant de dessous de siège, gris (1)

04 : CB.00.0017.79 - Carénage avant de dessous de siège, orange (1)

04 : CB.00.0017.78 - Carénage avant de dessous de siège, jaune (1)

05 : 01.12.4871.00 - Écrou de blocage M3 (2)

06 : CB.50.0005.15 - Insigne B110S de carrosserie (2)

07 : CB.00.0014.31 - Douille de fixation souple (1)

08 : CA.00.0007.25 - Bague de fixation (1)

09 : 01.12.5037.00 - Boulon hexagonal M6 x 16 (2)

10 : CB.00.0014.56 - Carénage courbé arrière, gris profond (1)

10 : CB.00.0016.09 - Carénage courbé arrière, orange (1)

10 : CB.00.0016.35 - Carénage courbé arrière, jaune (1)

11 : 01.19.0024.00 - Rivet plastique 7 x 12 (8)

12 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (4)

13 : CB.00.0016.20 - Carénage principal droit, gris profond (1)

13 : CB.00.0017.09 - Carénage principal droit, noir (1)

13 : CB.00.0014.54 - Carénage principal droit, blanc (1)

13 : CB.00.0015.95 - Carénage principal droit, rouge éclatant (1)

13 : CB.00.0016.07 - Carénage principal droit, blanc titane (1)

14 : CB.00.0016.19 - Carénage principal gauche, gris profond (1)

14 : CB.00.0017.08 - Carénage principal gauche, noir (1)

14 : CB.00.0014.53 - Carénage principal gauche, blanc (1)

14 : CB.00.0015.94 - Carénage principal gauche, rouge éclatant (1)

14 : CB.00.0016.06 - Carénage principal gauche, blanc titane (1)

15 : CB.00.0016.21 - Panneau arrière, gris profond (1)

15 : CB.00.0017.10 - Panneau arrière, noir (1)

15 : CB.00.0014.55 - Panneau arrière, blanc (1)

15 : CB.00.0015.96 - Panneau arrière, rouge éclatant (1)

15 : CB.00.0016.08 - Panneau arrière, blanc titane (1)

16 : CB.00.0017.43 - Garde-boue arrière (1)

17 : CB.50.0008.00 - Plaque d'immatriculation SEGWAY (1)

18 : CA.50.0002.47 - Support de plaque d'immatriculation (1)

19 : CB.50.0005.12 - Cache décoratif de garde-boue arrière (1)

20 : CB.50.0006.34 - Cache sur rack arrière (1)

21 : 01.12.4991.00 - Boulon hexagonal à bride M6 x 12 (3)

22 : 01.19.0024.00 - Rivet plastique 7 x 12 (8)

23 : CB.50.0005.05 - Plastique arrière gauche (1)

24 : CB.50.0005.06 - Plastique arrière droit (1)

25 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (4)

26 : CB.00.0014.58 - Garde-boue arrière interne (1)

27 : CB.00.0014.35 - Passe-fils arrière droit (1)

28 : CB.00.0014.57 - Plastique interne courbé (1)

29 : CB.00.0014.33 - Passe-fils arrière gauche (1)

30 : BB.13.00.3206.00 - Verrou de siège mécanique (1)

31 : CB.50.0005.38 - Capuchon de carénage gauche (1)

32 : CB.50.0005.39 - Capuchon de carénage droit (1)

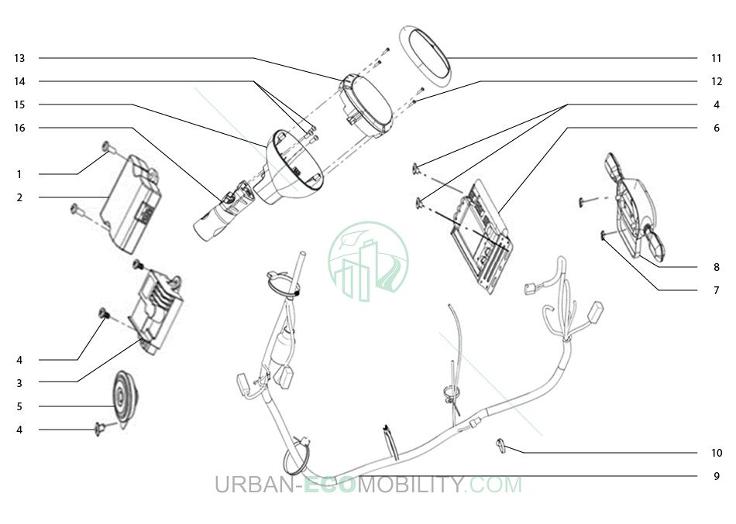

01 : CC.00.0001.24 - Vis cruciforme M6 x 16 à tête bombée (2)

02 : AB.07.11.00.0059 - Unité de commande électronique (1)

03 : BA.00.0005.62 - Convertisseur (1)

04 : CC.00.0000.39 - Vis M6 x 12 (5)

05 : 05.10.0015.00 - Klaxon 12V, 1,5A (1)

06 : BA.50.0001.86 - Contrôleur 45 km/h (1)

06 : BA.50.0002.36 - Contrôleur 25 km/h (1)

07 : CC.00.0001.06 - Écrou hexagonal à dents M5 (2)

08 : BB.50.0002.51 - Feu arrière (1)

09 : BA.50.0001.87 - Faisceau électrique principal (1)

10 : CB.00.0013.60 - Collier de fixation de faisceau (1)

11 : CB.50.0005.43 - Contour d'écran d'affichage (1)

12 : 01.12.4870.00 - Vis cruciforme M3 x 10 à tête bombée (4)

13 : AB.07.11.00.0057 - Écran d'affichage (1)

14 : 01.12.4949.00 - Vis M6 x 12 à tête plate (3)

15 : CB.50.0005.42 - Carénage d'écran d'affichage (1)

16 : CA.00.0007.34 - Raccord d'écran d'affichage (1)

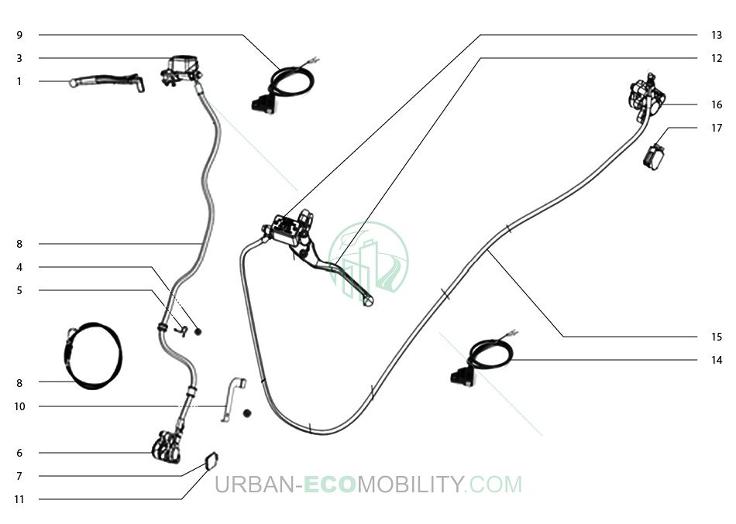

01 : CA.50.0000.51 - Levier de frein avant (1)

03 : BB.50.0004.24 - Maître-cylindre de frein avant (1)

04 : 01.12.4991.00 - Boulon hexagonal à bride M6 x 12 (2)

05 : CA.00.0007.85 - Clip de conduite de frein avant (1)

06 : BB.50.0004.25 - Étrier de frein avant (1)

07 : BB.50.0000.63 - Plaquette de frein avant (2)

08 : BB.50.0004.26 - Conduite de frein avant (1)

09 : BB.50.0002.18 - Interrupteur de frein avant (1)

10 : CA.00.0007.56 - Bride de conduite de frein avant (1)

11 : CA.50.0000.50 - Clip de plaquette de frein avant (1)

12 : CA.50.0000.52 - Levier de frein arrière (1)

13 : BB.50.0004.27 - Maître-cylindre de frein arrière (1)

14 : BB.50.0000.64 - Interrupteur de frein arrière (1)

15 : BB.50.0004.29 - Conduite de frein arrière (1)

16 : BB.50.0004.28 - Étrier de frein arrière (1)

17 : BB.50.0002.20 - Plaquette de frein arrière (2)

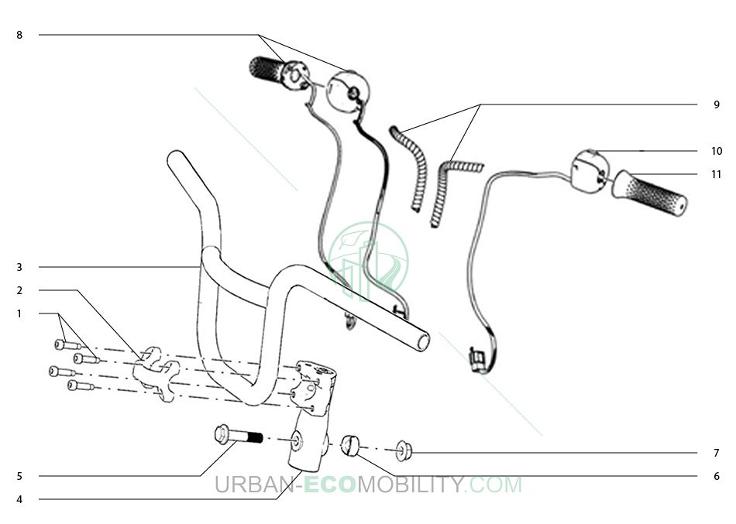

01 : CC.00.0002.68 - Boulon de potence M6 x 25 (4)

02 : CA.00.0007.35 - Bride de fixation de guidon sur potence (1)

03 : BB.50.0003.32 - Tube de guidon (1)

04 : CA.00.0007.34 - Raccord d'écran d'affichage (1)

05 : CA.00.0008.43 - Boulon hexagonal à bride M10 x 50 (1)

06 : 01.12.4883.00 - Douille de blocage de guidon, diamètre 10 (1)

07 : 01.12.4863.00 - Écrou à bride M10 x 1,25 (1)

08 : BD.50.0000.01 - Commande droite de guidon (1)

09 : CE.00.0002.22 - Soufflet de conduite de frein (2)

10 : BD.50.0000.00 - Commande gauche de guidon (1)

11 : CB.00.0001.11 - Caoutchouc de poignée gauche (1)

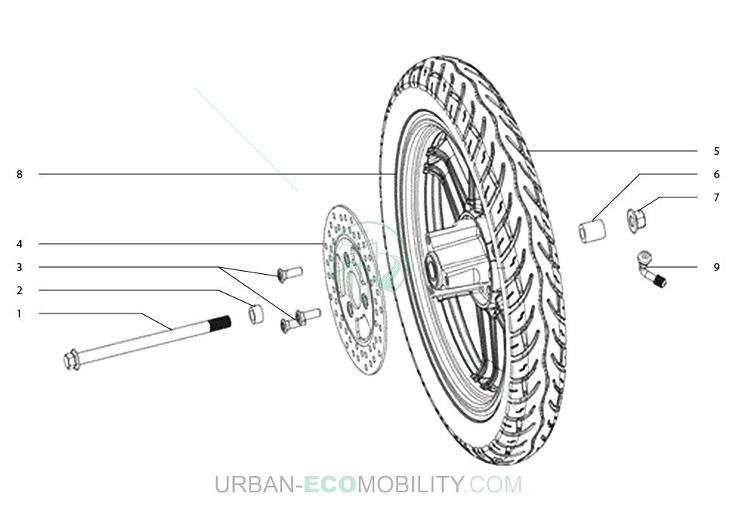

01 : CA.00.0007.28 - Axe de roue avant M12 x 190 (1)

02 : CA.00.0000.95 - Douille d'axe de roue avant 12 x 20 x 10 (1)

03 : CA.00.0003.12 - Boulon allen M8, F10 x 4,5-25 (3)

04 : CA.00.0007.27 - Disque de frein avant (1)

05 : CB.50.0005.03 - Pneumatique avant 70/90-12 (1)

06 : CA.00.0000.94 - Douille d'axe de roue avant (1)

07 : 01.12.4845.00 - Écrou à bride M12 x 1,25 (1)

08 : CA.00.0008.80 - Jante de roue avant (1)

09 : 01.19.0017.00 - Valve de gonflage coudée PVR64 (1)

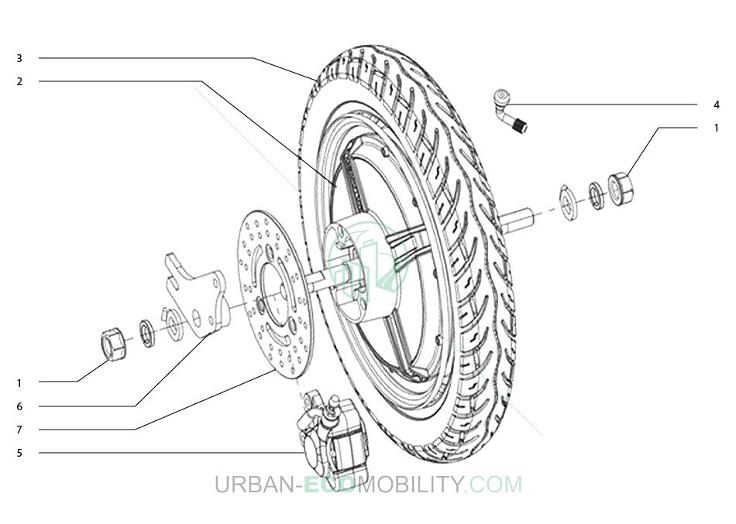

01 : 01.12.4845.00 - Écrou à bride M12 x 1,25 (2)

02 : BA.50.0001.85 - Moteur de roue arrière 1100W (1)

03 : CB.50.0005.04 - Pneumatique arrière 70/90-10 (1)

04 : 01.19.0017.00 - Valve de gonflage coudée PVR64 (1)

05 : BB.50.0002.56 - Étrier de frein arrière (1)

06 : CA.00.0008.79 - Support d'étrier de frein arrière (1)

07 : CA.00.0008.78 - Disque de frein arrière (1)

01 : CB.00.0017.32 - Garde-boue avant, blanc (1)

01 : CB.00.0017.33 - Garde-boue avant, rouge (1)

01 : CB.00.0017.35 - Garde-boue avant, noir (1)

01 : CB.00.0017.36 - Garde-boue avant, gris profond (1)

01 : CB.00.0017.38 - Garde-boue avant, blanc titane (1)

02 : CB.01.00.4380.00 - Catadioptre latéral avant (2)

03 : BB.50.0002.14 - Amortisseur avant gauche (1)

04 : BB.50.0002.15 - Amortisseur avant droit (1)

05 : BB.00.0010.62 - Bras de fourche avant (1)

01 : CB.50.0005.10 - Cache sur carénage gauche de bras oscillant (1)

02 : CC.00.0001.24 - Vis cruciforme M6 x 16 à tête bombée (4)

03 : CB.00.0017.40 - Carénage gauche de bras oscillant (1)

04 : BB.50.0002.53 - Cadre de bras oscillant (1)

05 : CB.50.0005.11 - Cache sur carénage droit de bras oscillant (1)

06 : CB.00.0017.42 - Carénage droit de bras oscillant (1)

07 : CA.50.0002.86 - Axe de bras oscillant M12 x 135 (1)

08 : 01.12.4845.00 - Écrou à bride M12 x 1,25 (1)

09 : 01.12.4863.00 - Écrou à bride M10 x 1,25 (4)

10 : CA.00.0007.77 - Rondelle d'étanchéité M10 (6)

11 : BB.00.0010.63 - Amortisseur arrière (2)

12 : 01.12.4862.00 - Boulon hexagonal à bride M10 x 40 (2)
