CATALOGUE PIÈCES DÉTACHÉESSEGWAY // E300S

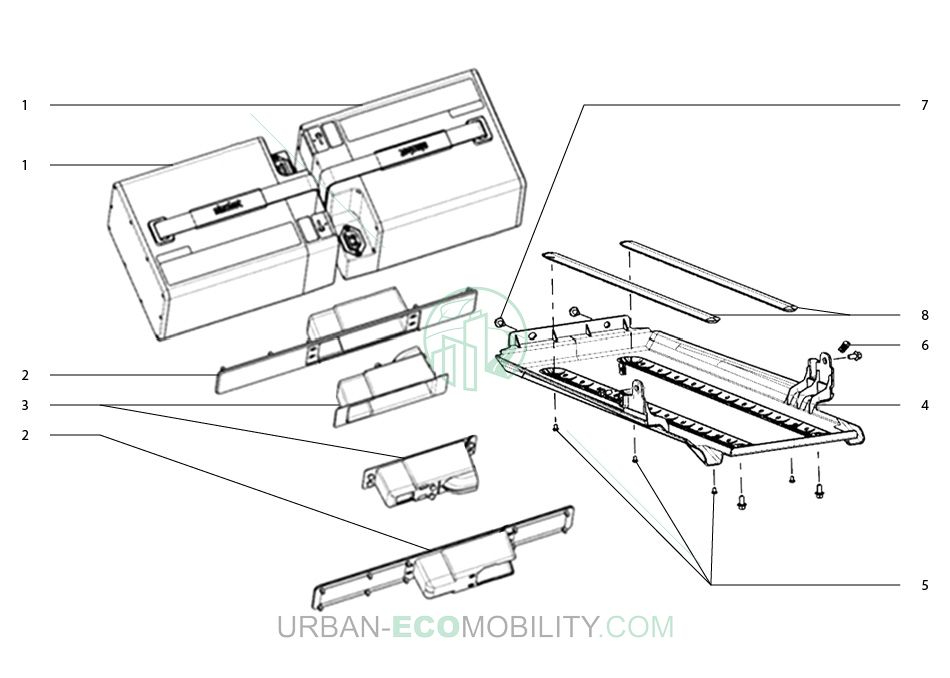

01 : AD.07.00.12.0106 - Batterie 74V, 27A (2)

01 : BA.50.0008.98 - Chargeur de batterie 74V, 12A (1)

01 : BA.00.0024.28 - Cordon d'alimentation secteur (EU) (1)

02 : CB.50.0025.13 - Déflecteur latérale de compartiment de batterie (2)

03 : CB.50.0025.14 - Cache latéral de compartiment de batterie (2)

04 : CB.01.00.3818.00 - Plaque de fond de batterie (1)

05 : 01.12.5033.00 - Vis cruciforme M4 x 6 à tête bombée (6)

06 : 01.12.4849.00 - Clip de fixation ST4,2 (2)

07 : 01.12.4991.00 - Boulon hexagonal à bride M6 x 12 (6)

08 : 05.01.0133.00 - Glissière de fond de compartiment de batterie (2)

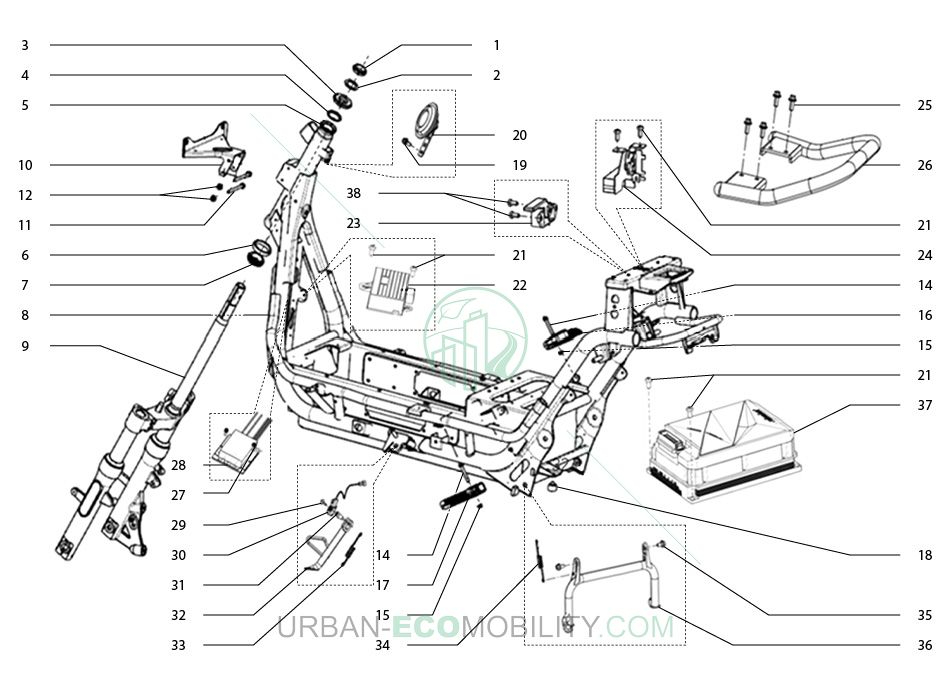

01 : CA.00.0008.30 - Écrou de blocage M25 x 1,8 (1)

02 : CA.50.0005.92 - Rondelle de roulement de direction (1)

03 : CA.00.0008.29 - Anneau de blocage de direction M25 (1)

04 : 01.17.0017.00 - Roulement supérieur de direction (1)

05 : 01.17.0012.00 - Anneau de roulement de direction (1)

06 : CC.03.00.0927.00 - Anneau supérieur de roulement de direction (1)

07 : CC.03.00.0992.00 - Anneau inférieur de roulement de direction (1)

09 : BB.50.0014.18 - Fourche avant complète (1)

10 : CA.50.0005.71 - Cadre de support de phare (1)

11 : CA.50.0005.98 - Boulon hexagonal à bride M6 x 65 (2)

12 : 01.12.4990.00 - Écrou à bride M6 (2)

13 : BB.50.0014.15 - Ensemble cadre (1)

14 : 01.12.4934.00 - Boulon hexagonal à bride M6 x 40 (2)

15 : 01.12.4990.00 - Écrou à bride M6 (2)

16 : CA.50.0010.13 - Repose-pied droit, noir (1)

17 : CA.50.0010.12 - Repose-pied gauche, noir (1)

18 : 05.01.0000.00 - Tampon de cadre arrière (1)

19 : 01.12.4991.00 - Boulon hexagonal à bride M6 x 12 (1)

20 : 05.10.0015.00 - Klaxon 12V, 1,5A (1)

21 : CC.03.00.0940.00 - Vis cruciforme M6 x 12 à tête bombée (6)

22 : BA.00.0005.62 - Convertisseur (1)

23 : BB.50.0008.36 - Interrupteur de compartiment de batterie (1)

24 : CC.03.00.0432.01 - Loquet de verrouillage de siège (1)

25 : CC.50.0000.04 - Boulon hexagonal à bride M8 x 20 (4)

26 : CA.05.00.0545.01 - Poignée arrière (1)

27 : CC.00.0001.63 - Boulon et rondelle de convertisseur (2)

28 : BA.50.0005.29 - Convertisseur (1)

29 : 01.12.4994.00 - Boulon hexagonal à bride M6 x 16 (1)

30 : 05.10.0009.00 - Interrupteur de béquille latérale (1)

31 : 01.12.4878.00 - Boulon hexagonal à bride M10 x 22,5 (1)

32 : BB.50.0014.17 - Béquille latérale (1)

33 : CA.00.0008.21 - Ressort double de béquille latérale, noir (1)

34 : CA.00.0008.20 - Ressort double de béquille centrale, noir (1)

35 : CC.03.00.0937.00 - Boulon hexagonal à bride M10 x 13 (2)

36 : CA.00.0008.24 - Béquille centrale noire (1)

37 : AA.17.01.02.0011 - Contrôleur (1)

38 : CC.00.0001.24 - Vis cruciforme M6 x 16 à tête bombée (2)

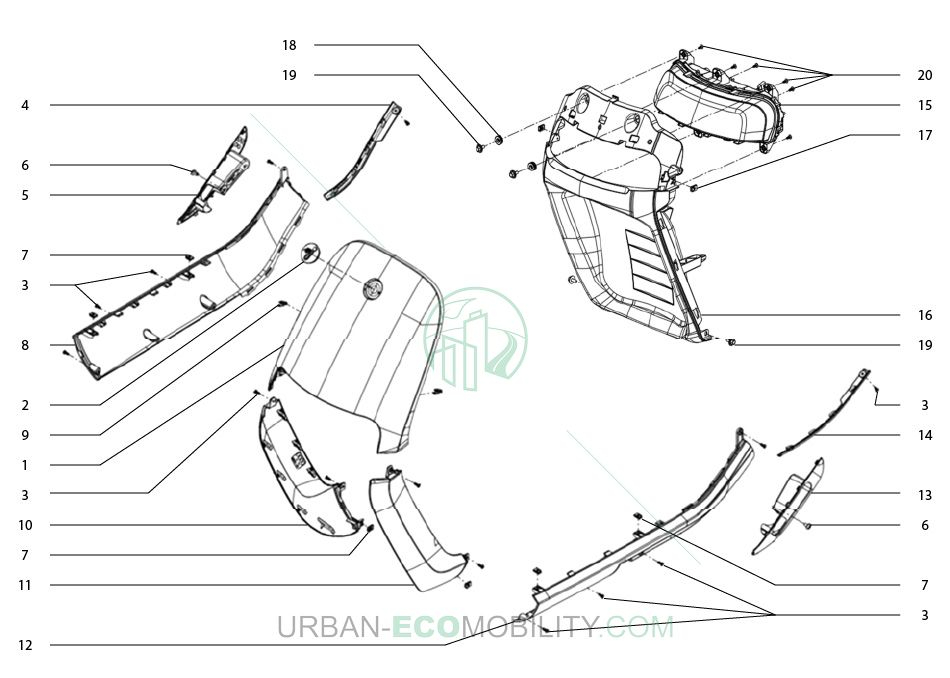

01 : 05.01.0059.01 - Panneau avant principal, noir fantôme (1)

02 : 05.01.0130.00 - Logo SEGWAY frontal (1)

03 : 01.12.4852.00 - Vis cruciforme ST4,2 x 14 à tête plate (14)

04 : 05.01.0047.00 - Baguette de garniture centrale droite, noir (1)

05 : 05.01.0049.00 - Garniture droite de repose-pieds central (1)

06 : 01.12.4934.00 - Boulon hexagonal à bride M6 x 40 (2)

07 : 01.12.4849.00 - Clip de fixation ST4,2 (6)

08 : CB.01.00.0674.04 - Baguette de carénage droite, noir fantôme (1)

09 : 01.19.0025.00 - Clip de fixation (2)

10 : CB.01.00.0665.04 - Baguette avant droite, noir fantôme (1)

11 : CB.01.00.0662.04 - Baguette avant gauche, noir fantôme (1)

12 : CB.01.00.0671.03 - Baguette de carénage gauche, noir fantôme (1)

13 : 05.01.0048.00 - Garniture gauche de repose-pieds central (1)

14 : 05.01.0046.00 - Baguette de garniture centrale gauche, noir (1)

15 : 05.10.0037.00 - Phare avant (1)

16 : 05.01.0003.00 - Carénage interne feu avant (1)

17 : 01.12.4849.00 - Clip de fixation ST4,2 (2)

18 : 05.01.0128.00 - Caoutchouc de fixation M6 (2)

19 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (4)

20 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (6)

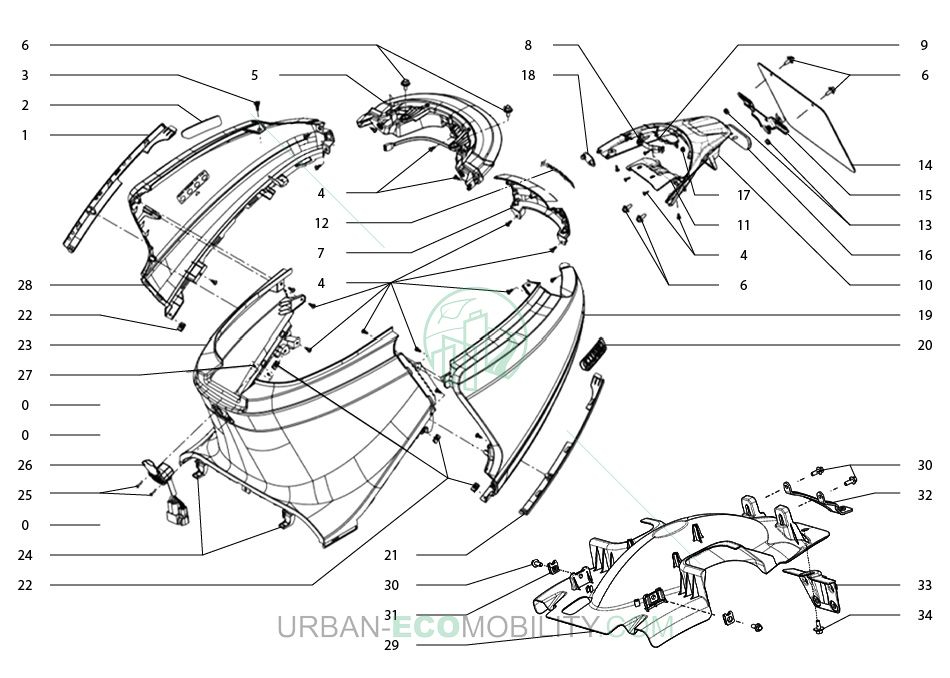

01 : CB.01.00.3593.00 - Baguette de droite de protection (1)

02 : CB.01.00.3819.00 - Insigne E300SE de carrosserie droit (1)

03 : 01.19.0024.00 - Rivet plastique 7 x 12 (2)

04 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (23)

05 : BB.00.0009.85 - Feu arrière (1)

06 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (5)

07 : CB.01.00.4034.02 - Panneau arrière, noir fantôme (1)

08 : 05.01.0033.00 - Support d'éclairage de plaque (1)

09 : BB.50.0006.02 - Lampe d'éclairage de plaque (1)

10 : CB.01.00.3816.00 - Carénage porte-plaque arrière (1)

11 : CB.01.00.3907.00 - Plaque pour garde-boue arrière interne (1)

12 : CB.50.0001.87 - Logo SEGWAY arrière (1)

13 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (2)

14 : CB.01.00.2385.01 - Plaque d'immatriculation SEGWAY (1)

15 : CA.02.04.1400.00 - Support de plaque d'immatriculation (1)

16 : CB.01.00.4387.00 - Catadioptre arrière (1)

17 : 01.12.4874.00 - Écrou à bride M5 (1)

18 : CB.01.00.4035.01 - Cache de connexion, noir fantôme (1)

19 : 05.01.0027.01 - Carénage arrière gauche, noir fantôme (1)

20 : CB.01.00.3815.00 - Insigne E300SE de carrosserie gauche (1)

21 : CB.01.00.3592.00 - Baguette de gauche de protection (1)

22 : 01.12.4849.00 - Clip de fixation ST4,2 (4)

23 : CB.00.0015.60 - Carénage avant de dessous de siège (1)

24 : CA.00.0008.34 - Vis cruciforme ST4,2 x 16 à tête bombée (2)

25 : 01.12.4870.00 - Vis cruciforme M3 x 10 à tête bombée (2)

26 : BB.50.0014.21 - Port de charge 20A (1)

27 : 01.12.4871.00 - Écrou de blocage M3 (2)

28 : 05.01.0028.01 - Carénage arrière droit, noir fantôme (1)

29 : CB.50.0025.05 - Garde-boue arrière interne (1)

30 : 01.12.4994.00 - Boulon hexagonal à bride M6 x 16 (2)

31 : 01.12.5031.00 - Agrafe écrou M6 (4)

32 : CA.02.04.1423.00 - Support de garde-boue arrière interne (1)

33 : CB.01.00.3907.00 - Plaque pour garde-boue arrière interne (1)

34 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (1)

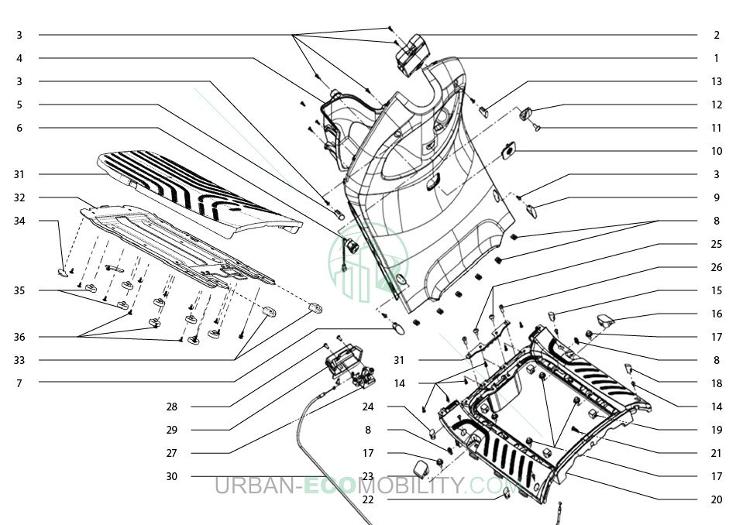

01 : CB.00.0015.59 - Tablier avant interne (1)

02 : AB.07.01.00.0110 - Unité de commande électronique (1)

03 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (11)

04 : 05.01.0022.00 - Carénage de fond de boîte à gants (1)

05 : 05.01.0126.00 - Bouchon supérieur gauche de tablier (1)

06 : BB.50.0009.27 - Chargeur USB 5,5V, 1A (1)

07 : CB.50.0005.71 - Bouchon inférieur gauche de tablier (1)

08 : 01.12.4849.00 - Clip de fixation ST4,2 (8)

09 : CB.50.0005.70 - Bouchon inférieur droit de tablier (1)

10 : 05.01.0023.00 - Pièce de fixation centrale du tablier (1)

11 : 01.12.4994.00 - Boulon hexagonal à bride M6 x 16 (1)

12 : 05.01.0025.00 - Crochet de transport, noir (1)

13 : 05.01.0127.00 - Bouchon supérieur droit de tablier (1)

14 : 01.12.4852.00 - Vis cruciforme ST4,2 x 14 à tête plate (10)

15 : CB.00.0015.72 - Bouchon avant droit de plancher (1)

16 : CB.00.0015.66 - Cache droit de plancher (1)

17 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (6)

18 : CB.00.0015.74 - Bouchon arrière droit de plancher (1)

20 : CB.00.0015.58 - Support de repose-pieds central (1)

21 : 01.19.0024.00 - Rivet plastique 7 x 12 (1)

22 : CB.00.0015.73 - Bouchon arrière gauche de plancher (1)

23 : CB.00.0015.65 - Cache gauche de plancher (1)

24 : CB.00.0015.71 - Bouchon avant gauche de plancher (1)

25 : CC.50.0000.06 - Vis cruciforme M6 x 20 à tête bombée (2)

26 : 01.12.4991.00 - Boulon hexagonal à bride M6 x 12 (2)

27 : 01.19.0022.00 - Verrou de couvercle de repose-pied (1)

28 : CC.50.0000.24 - Vis allen M5 x 10 (3)

29 : 05.01.0137.00 - Cache pour verrou de repose-pied (1)

30 : BB.00.0009.90 - Câble de verrou de panneau de repose-pieds (1)

31 : CA.00.0008.28 - Renfort de fixation de verrou de repose-pied (1)

32 : CB.00.0015.62 - Plancher de repose-pieds central (1)

33 : CA.50.0009.62 - Plaque de fixation de repose-pieds central (1)

34 : CB.03.01.1851.00 - Embout de plaque de repose-pieds central (2)

35 : CB.03.01.1850.00 - Coussinet de plaque de repose-pieds central (2)

36 : CB.00.0004.86 - Tampon de plaque de repose-pieds central (8)

37 : CA.00.0008.33 - Vis cruciforme ST4,2 x 9,5 à tête bombée (15)

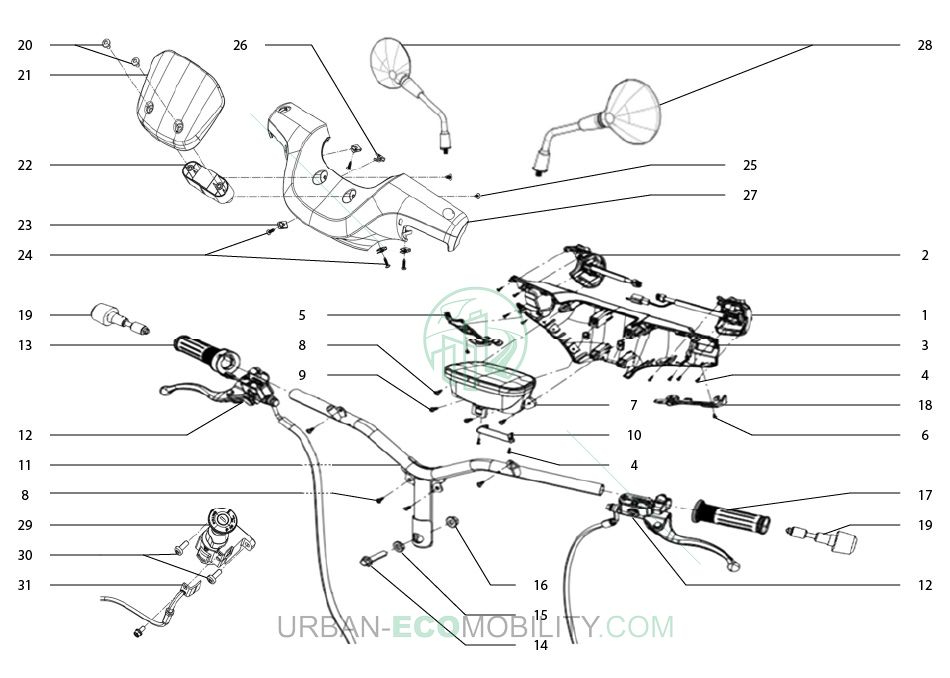

01 : BA.14.00.0054.01 - Commande gauche de guidon (1)

02 : BA.00.0005.52 - Commande droite de guidon (1)

03 : 05.01.0098.00 - Carénage arrière de guidon, noir (1)

04 : 01.12.4850.00 - Vis cruciforme ST2,9 x 10 à tête bombée (10)

05 : 05.01.0096.00 - Cache avant droit sur guidon (1)

06 : 01.12.5030.00 - Vis cruciforme ST2,9 x 6,5 à tête plate (2)

07 : AB.07.01.00.0127 - Écran d'affichage (1)

08 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (6)

09 : 01.12.4852.00 - Vis cruciforme ST4,2 x 14 à tête plate (2)

10 : 05.01.0012.00 - Bride avant pour faisceau (1)

11 : 05.02.0007.00 - Tube de guidon (1)

12 : BB.01.13.2791.00 - Kit freinage complet (1)

13 : BA.17.00.0288.00 - Caoutchouc de poignée d'accélérateur, noir (1)

13 : BA.20.00.2042.02 - Caoutchouc de poignée d'accélérateur, noir (1)

14 : 01.12.4931.00 - Boulon hexagonal à bride M10 (1)

15 : 01.12.4883.00 - Douille de blocage de guidon, diamètre 10 (1)

16 : 01.12.4863.00 - Écrou à bride M10 x 1,25 (1)

17 : CB.03.01.1715.00 - Caoutchouc de poignée gauche, noir (1)

17 : CB.03.01.3749.01 - Caoutchouc de poignée gauche, noir (1)

18 : 05.01.0100.00 - Cache avant gauche sur guidon (1)

19 : CA.02.04.1832.00 - Embout de guidon (2)

20 : 01.12.4851.00 - Vis allen M6 x 10 à tête fraisée (2)

21 : 05.01.0010.00 - Vitre de protection avant (1)

22 : 05.01.0011.00 - Support de vitre avant (1)

23 : 01.12.4852.00 - Vis cruciforme ST4,2 x 14 à tête plate (4)

24 : 01.12.4849.00 - Clip de fixation ST4,2 (4)

25 : 01.12.4864.00 - Vis cruciforme ST4,2 x 12 à tête plate (2)

26 : 01.19.0025.00 - Clip de fixation (1)

27 : 05.01.0009.00 - Carénage avant de guidon, noir (1)

28 : BB.01.13.2810.01 - Rétroviseur droit ou gauche, noir (2)

29 : BA.13.00.0014.01 - Démarreur à clé (1)

30 : CA.00.0008.35 - Boulon M6 x 16 (2)

31 : BB.01.13.2913.00 - Câble de verrou de siège (1)

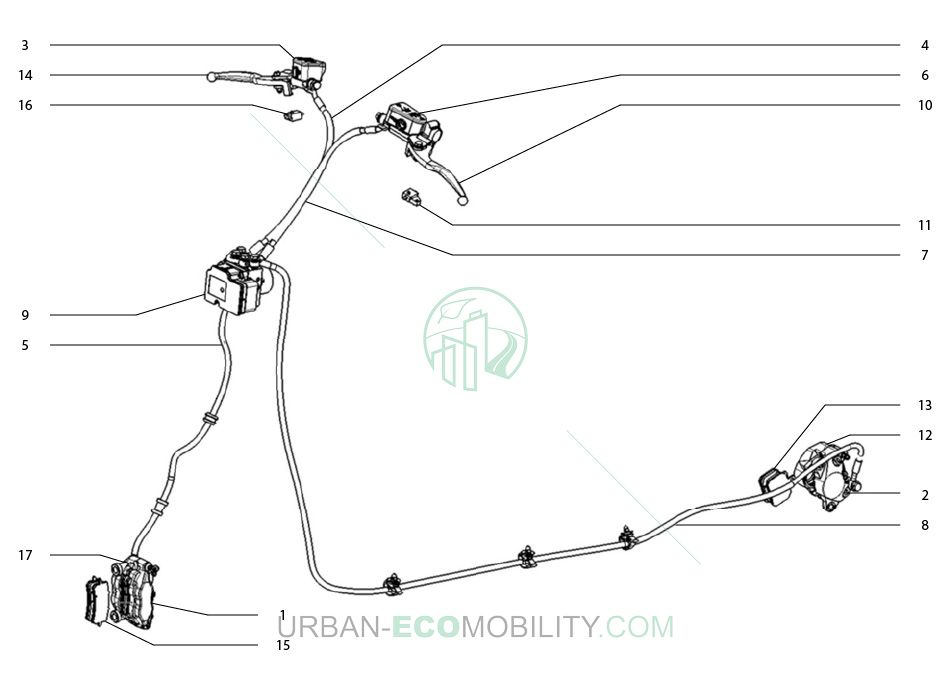

01 : BB.01.13.2810.00 - Étrier de frein avant (1)

02 : BB.13.00.3135.00 - Étrier de frein arrière (1)

03 : CA.00.0006.01 - Maître-cylindre de frein avant (1)

04 : BB.13.00.3143.00 - Conduite de frein avant vers la pompe (1)

05 : BB.13.00.3137.00 - Conduite de frein avant vers l'étrier (1)

06 : BB.13.00.3139.00 - Maître-cylindre de frein arrière (1)

07 : BB.13.00.3142.00 - Conduite de frein arrière vers la pompe (1)

08 : BB.13.00.3138.00 - Conduite de frein arrière vers l'étrier (1)

09 : BA.16.00.0029.00 - Pompe de frein (1)

10 : CA.00.0004.91 - Levier de frein arrière, noir (1)

11 : BA.17.00.0379.00 - Capteur à effet-hall de frein arrière (1)

12 : CA.02.04.1770.00 - Ressort de plaquettes de frein arrière (1)

13 : BB.13.00.3141.00 - Plaquette de frein arrière (1)

14 : CA.00.0004.93 - Levier de frein avant, noir (1)

15 : BB.13.00.3136.00 - Plaquette de frein avant (1)

16 : BA.17.00.0378.00 - Capteur à effet-hall de frein avant (1)

17 : CA.02.04.1774.00 - Ressort de plaquettes de frein avant (1)

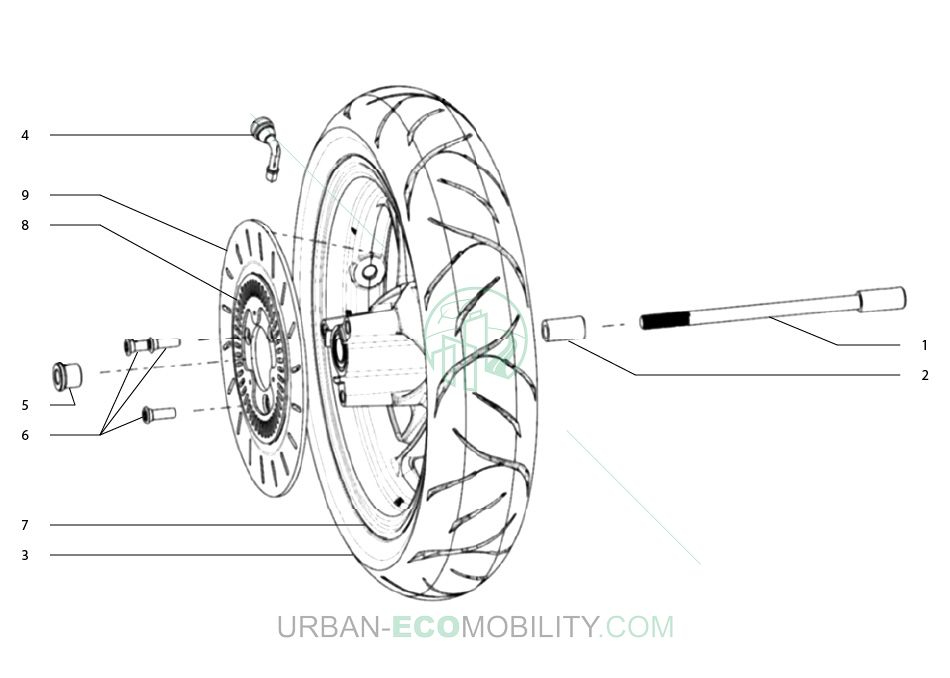

01 : CA.02.02.0715.00 - Axe de roue avant (1)

02 : 01.19.0018.00 - Entretoise d'axe de roue avant (1)

03 : CB.50.0024.15 - Pneumatique avant 100/70-12  (1)

04 : 01.19.0033.00 - Valve de gonflage coudée PVR70 (1)

05 : CA.00.0003.12 - Boulon allen M8, F10 x 4,5-25 (3)

06 : CA.02.02.0747.00 - Douille d'axe de roue avant (1)

07 : 05.02.0104.00 - Jante de roue avant (1)

08 : 05.06.0028.00 - Rotor avant de capteur de vitesse (1)

09 : CA.02.04.1585.00 - Disque de frein avant (1)

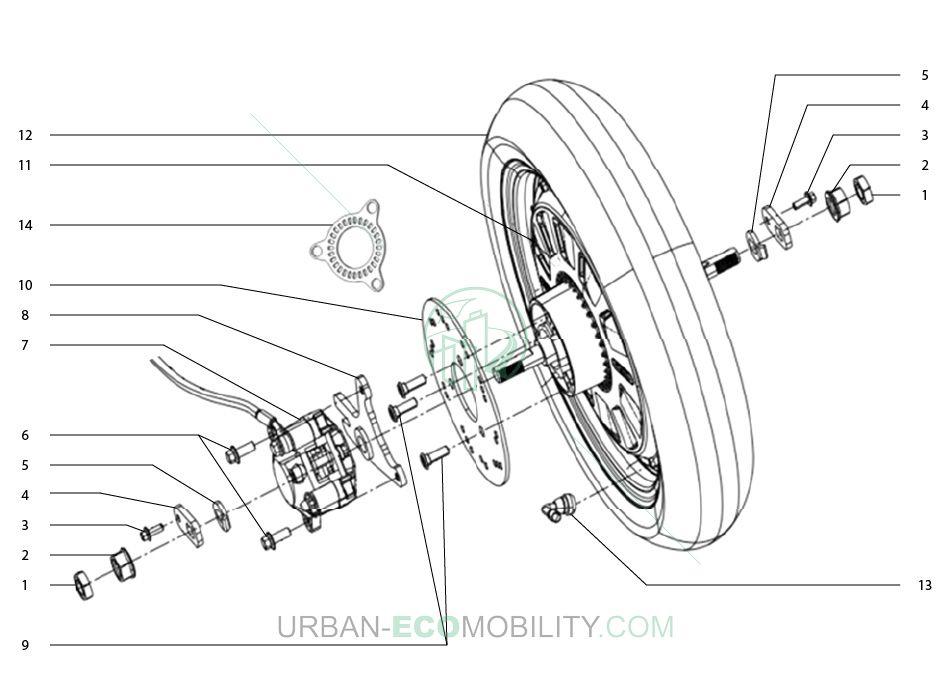

01 : CC.00.0002.37 - Écrou fin M18 x 1,5 (2)

02 : CA.50.0008.47 - Écrou de roue arrière M18 (2)

03 : 01.12.4994.00 - Boulon hexagonal à bride M6 x 16 (2)

04 : CA.50.0008.46 - Pièce de verrouillage de roue arrière (2)

05 : CA.50.0008.45 - Rondelle de blocage de roue arrière (2)

06 : CC.50.0000.04 - Boulon hexagonal à bride M8 x 20 (2)

07 : BB.01.13.2791.00 - Kit freinage complet (1)

08 : CA.02.04.1421.00 - Support d'étrier de frein arrière (1)

09 : CA.00.0003.12 - Boulon allen M8, F10 x 4,5-25 (3)

10 : CA.50.0004.41 - Disque de frein arrière (1)

11 : BA.03.00.0263.00 - Moteur de roue arrière 10000W (1)

12 : CB.50.0024.16 - Pneumatique arrière 120/70-12 (1)

13 : 01.19.0033.00 - Valve de gonflage coudée PVR70 (1)

14 : 05.06.0029.00 - Rotor arrière de capteur de vitesse (1)

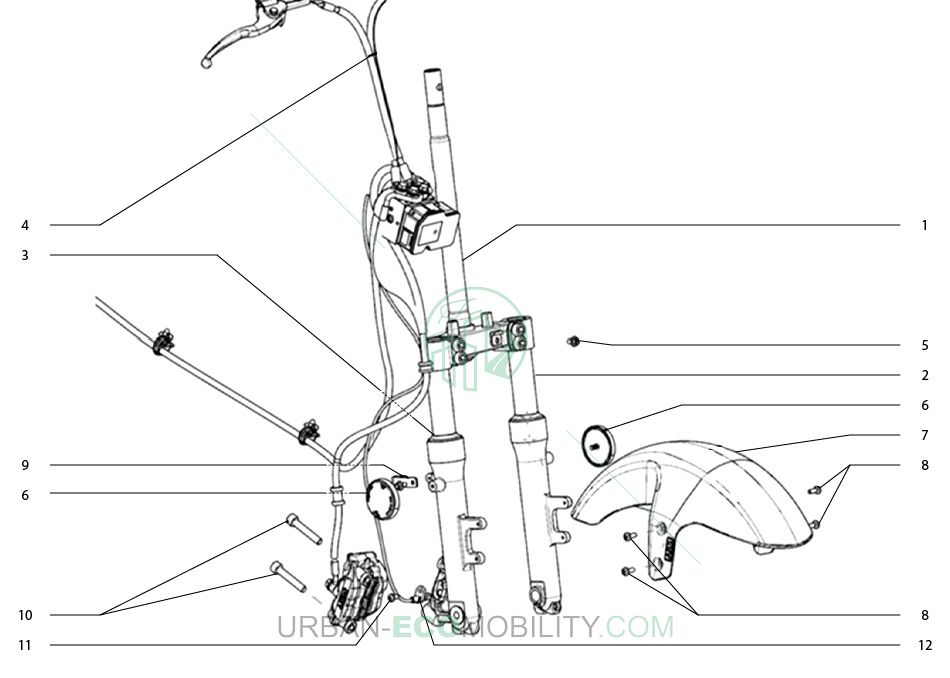

00 : BB.50.0014.18 - Fourche avant complète (1)

01 : BB.02.00.2898.00 - Bras de fourche avant (1)

02 : BB.12.00.0317.00 - Amortisseur avant gauche (1)

03 : BB.12.00.0316.00 - Amortisseur avant droit (1)

04 : BB.01.13.2791.00 - Kit freinage complet (1)

05 : 01.12.4991.00 - Boulon hexagonal à bride M6 x 12 (2)

06 : CB.01.00.4381.00 - Catadioptre latéral avant (2)

07 : 05.01.0054.01 - Garde-boue avant, noir fantôme (1)

08 : CC.00.0001.24 - Vis cruciforme M6 x 16 à tête bombée (4)

09 : 05.02.0006.00 - Bride de fixation de conduite de frein (1)

10 : CC.01.00.0758.00 - Boulon allen M10 x 60 (2)

11 : 01.12.4991.00 - Boulon hexagonal à bride M6 x 12 (1)

12 : BB.50.0008.34 - Capteur de vitesse de roue avant (1)

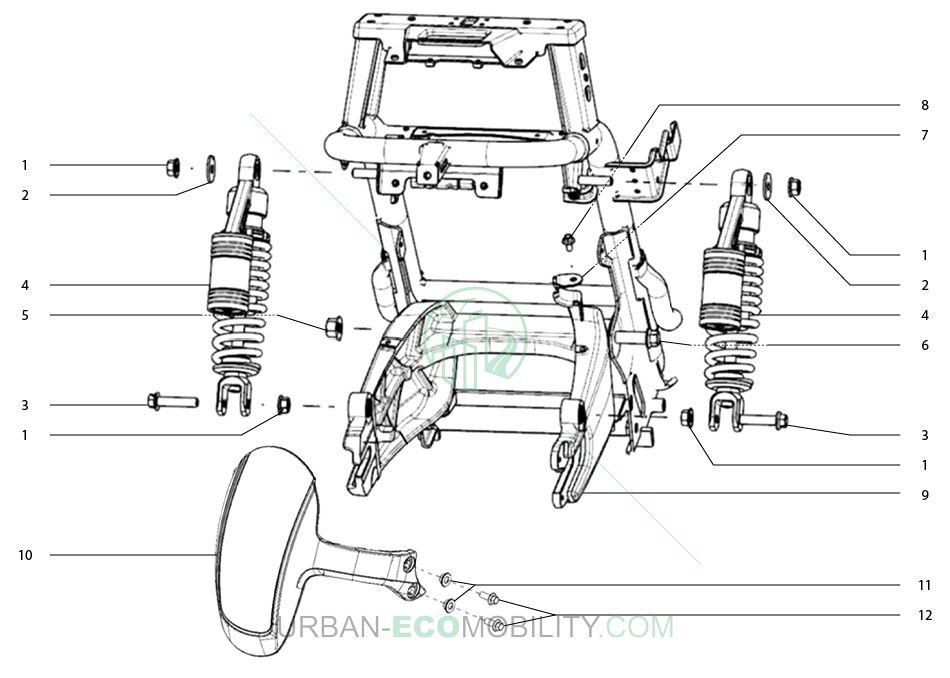

01 : 01.12.4863.00 - Écrou à bride M10 x 1,25 (4)

02 : 01.12.4937.00 - Rondelle plate 10 x 2,5 x 30 (2)

03 : CC.50.0000.63 - Boulon hexagonal à bride M10 x 45 (2)

04 : BB.50.0014.19 - Amortisseur arrière (2)

05 : 01.12.4845.00 - Écrou à bride M12 x 1,25 (1)

06 : CA.50.0009.38 - Axe de bras oscillant (1)

07 : CA.50.0009.36 - Patte de fixation de câble moteur (1)

08 : 01.12.4991.00 - Boulon hexagonal à bride M6 x 12 (1)

09 : BB.50.0014.16 - Cadre de bras oscillant (1)

10 : CB.50.0025.06 - Garde-boue supplémentaire arrière (1)

11 : 01.19.0032.00 - Douille M8 pour garde-boue arrière (2)

12 : CC.50.0000.04 - Boulon hexagonal à bride M8 x 20 (2)

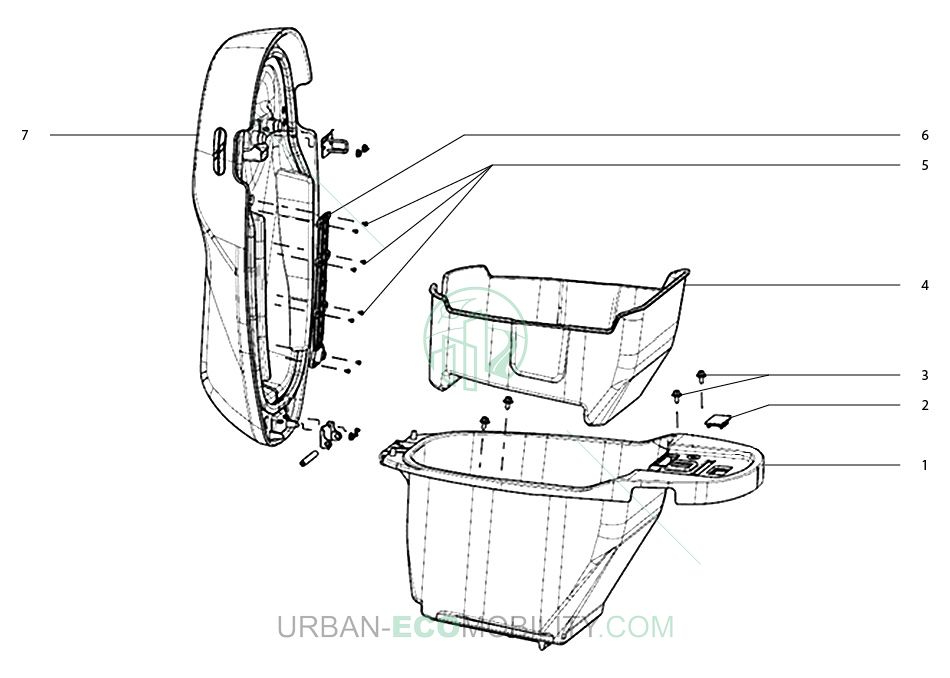

01 : CB.50.0025.07 - Compartiment de dessous de siège (1)

02 : CB.00.0015.64 - Plastique de prise OBD (1)

03 : 01.12.4992.00 - Boulon hexagonal à bride M6 x 16 avec rondelle (4)

04 : CB.50.0025.09 - Panier de coffre (1)

05 : 01.12.5033.00 - Vis cruciforme M4 x 6 à tête bombée (8)

06 : CB.01.00.3865.00 - Plaque de fixation de siège (1)

07 : BB.50.0014.65 - Assise de siège (1)
